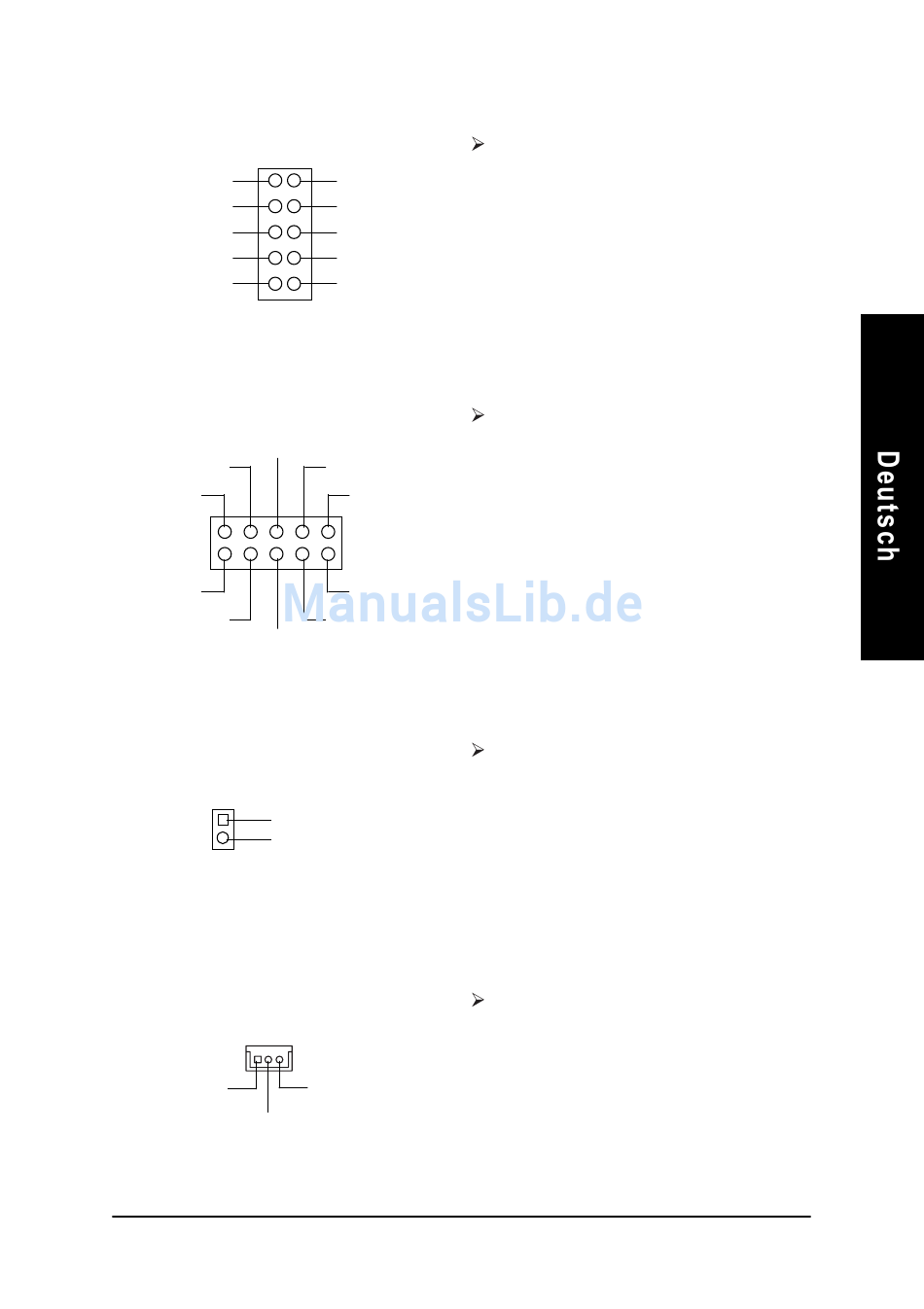

23) SMART_CARD_READER (Smart Card-Schnittstelle, schwarzer Anschluss)
1
VCC
SCAPWCTL-
N C
SCAIO
SCACLK
9
24) IR
5VSB
CIRRX
N C
6
1
VCC
N C
IRRX
25) CI (Gehäuse offen)
1
Signal
Erde
26) WOL (Wake On LAN)
1
+5V SB
Erde
2
GND
SCARST-
N C
N C
SCAPSNT
10
Erde
CIRTX
10
5
IRTX
Erde
Signal
- 23 -
Die Smart IC-Karte kann die Sicherheit bei
Authentifizierung der Online-Transaktion
erhöhen. Sie können einen von dritten
hergestellten Kartenleser kaufen. Fragen Sie
bitte bei dem örtlichen Händler an.
Richten Sie bitte während der Verbindung den
Pol 1 des IR-Gerätes an den Pol 1 des
Anschlusses aus. Sie müssen ein IR/CIR-
Modul kaufen, um die integrierte IR/CIR-
Funktion zu aktivieren. Für weitere
Informationen wenden Sie sich bitte an den
autorisierten Gigabyte-Händler. Wollen Sie nur
die IR-Funktion verwenden, verbinden Sie bitte
das IR-Modul mit Pol 1 bis zu Pol 5.
Dieser 2-polige Anschluss gestattet Ihrem Sys-
tem den Alarm zu aktivieren oder deaktivieren,
wenn das Computergehäuse geöffnet wird.
Dieser Anschluss erlaubt Remote-Servern das
System, das auf diesem Motherboard installiert
ist, über Ihren Netzwerkadapter, der WOL
unterstützt, zu verwalten.
