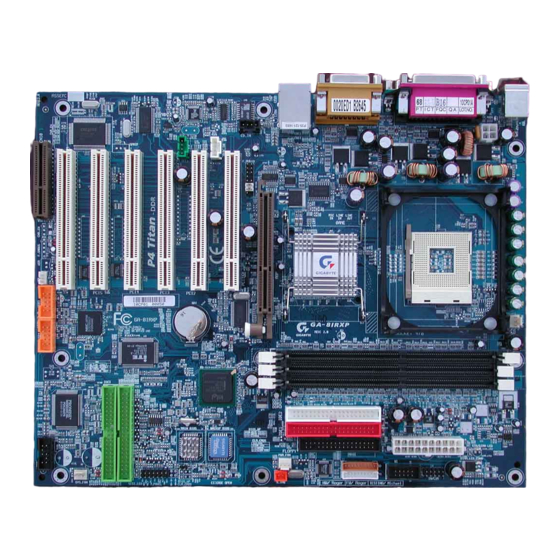

- Seite 1 GA-8IRXP P4 Titan-DDR Motherboard BENUTZERHANDBUCH Pentium 4 Processor Motherboard ® Rev. 2.0 Zweite Auflage 12M D-8IRXP-2002...
-
Seite 2: Inhaltsverzeichnis
Postenprüfliste ..................3 ACHTUNG! .................... 3 Kapitel 1 Einführung ................4 Merkmale Zusammenfassung ..............4 GA-8IRXP Motherboard Anordnung ............6 Kapitel 2 Hardware Installationsverfahren ..........7 Schritt 1: Installierung der Zentraleinheit (CPU) ......... 8 Schritt 1-1 CPU Installierung ..............8 Schritt 1-2 : CPU Kühlkörperinstallierung ........... -
Seite 3: Postenprüfliste
Postenprüfliste Checklist The GA-8IRXP Motherboard IDE Kabel x 3/ Floppy Kabel x 1 CD für Motherboard Treiber & Zubehör (Spezial CD) GA-8IRXP Handbuch Quick PC Installationsaweisungen 4-Port USB Kabel x 1 2-Port USB Kabel x 1 I/O Abschirmung ACHTUNG! Computer Motherboards und Erweiterungskarten enthalten sehr empfindliche integrierte Schaltung (IC) Chips. -
Seite 4: Kapitel 1 Einführung
2 Serielle Ports (COMA & COMB) 4 x USB 2.0 , 2 x USB 1,1 durch Kabel und 2 x USB 1,1 Onboard 1 IrDA Konnektor für IR Hardware Monitor CPU/Strom/System Ventilatorumdrehungen-Überwachung CPU/Strom/System Ventilatorsteuerung CPU Überhitzungswarnung System Spannungsüberwachung Fortsetzung ..GA-8IRXP Motherboard - 4 -... - Seite 5 On-Board Sound Creative CT5880 Sound Chipsatz + Sigmatel 9708T CODEC Leitung In/Leitung Out/Mikro In/CD In/AUX_IN/TELE/Spiele Port On-Board RAID Onboard Promise PDC20276 Unterstützt Daten Striping (RAID 0) oder Mirroring (RAID 1) Unterstützt simultan Dual IDE Controller Betrieb Unterstützt IDE Bus Master Betrieb Zeigt Status und Fehlerprüfmeldungen während Boot-Up an Mirroring unterstützt automatische Background Rebuilds Enthält LBA und Extended Interrupt 13 Treibertranslation in...
-
Seite 6: Ga-8Irxp Motherboard Anordnung
GA-8IRXP Motherboard Anordnung CPU_FAN KB_MS AUX_12V SOCKET478 W83L Brookdale 518D CD_IN F_AUDIO PCI1 BACKUP AUX_IN ICH2 BIOS PCI2 MAIN AC97 BATTERY BIOS TELE PCI3 F_PANEL 82562ET PCI4 IDE4 IT8712 P4 Titan-DDR PCI5 IDE3 CT5880 PCI6 PDC20276 USB3 USB4 USB2 USB 2.0... -
Seite 7: Kapitel 2 Hardware Installationsverfahren
Chapter 2 Hardware Installation Process Zum Auf bau des Computers bitte folgende Schritte vornehmen: Schritt 1- Installierung der Zentraleinheit (CPU) Schritt 2- Installierung der Speicher Module Schritt 3- Installierung der Erweiterungskarten Schritt 4- Verbindung der Bandkabel, Gehäusedrähte und Stromanschluss Schritt 5- Aufbau der BIOS Software Schritt 6- Installierung der unterstützenden Softwarewerkzeuge Schritt 1 Schritt 2... -
Seite 8: Schritt 1: Installierung Der Zentraleinheit (Cpu)
3. Den CPU Buchsenhebel herunter- Buchse einstecken. drücken und CPU Inst.beenden. Darauf achten, dass die CPU durch das Motherboard unterstützt wird. CPU Buchsenstift 1 und CPU Schneidekante müssen genau zusammenpassen, um genaue Installatierung zu gewährleisten. Sonst Einsteckrichtung umkehren. GA-8IRXP Motherboard - 8 -... -
Seite 9: Schritt 1-2 : Cpu Kühlkörperinstallierung
Schritt 1-2 : CPU Kühlkörperinstallierung 2. Darauf achten, dass CPU Ventilator in 1. Kühlkörperbasis auf CPU Buchse auf CPU Ventilatorstecker eingesteckt ist. auf Mainboard befestigen. Dann vollständig installieren. Bitte nur von Intel genehmigten Kühlventilor verwenden. Wir empfehlen zur besseren Wärmeübertragung ein Wärmeleitband zwischen CPU und Kühlkörper anzubringen. -
Seite 10: Schritt 2: Installieren Des Speichermoduls
Zum Ausbau des DIMM Moduls Reihenfolge der Schritte umkehren. Wenn STR/DIMM LED EIN ist, darf DIMM nicht installiert/ausgebaut werden. Das DIMM Modul kann wegen der zwei Kerben nur in einer Richtung passen. Falsche Einbaurichtung verursacht Funktionsstörungen. Gegebenenfalls Einbau- richtung ändern. GA-8IRXP Motherboard - 10 -... -
Seite 11: Schritt 3: Installieren Der Erweiterungskarte
Schritt 3: Installieren der Erweiterungskarten 1. Vor Installieren der Erweiterungskarte zuerst Anweisungen in Handbuch lesen. 2. Chassisgehäuse, Schrauben und Schlitzkonsole von dem Computer entfernen. 3. Erweiterungskarte fest in Schlitz in Motherboard eindrücken. 4. Darauf achten, dass die Metallkontakte auf der Karte wirklich in dem Sitz sind. 5. -
Seite 12: Schritt 4: Verbindung Bandkabel, Gehäusedrähte Und Stromanschluss
Dieser Anschluss unterstützt 2 Standard COM (25 Stift Inneng.) Ports und 1 Parallel Port. Geräte wie Drucker kön- nen an den Parallel Port angeschlossen werden; und Maus und Modem usw. an seriellen Ports. COMA COMB Serielle Ports (9 Stift Außengew.) GA-8IRXP Motherboard - 12 -... -
Seite 13: Audioanschlüsse
Speaker. If you want the detail information for “ Four Speaker & SPDIF ” setup, please download 8IRXP manual (Complete Version) from Gigabyte web. http://www.gigabyte.com.tw. USB/ LAN Anschluss Vor dem Anschluss Ihrer Geräte in USB Anschluss darauf achten, dass die Geräte wie USB Tastatur, Maus, Scanner, Zip, Speaker usw. -
Seite 14: Schritt 4-2 :Anschlüsse & Überbrückungseinführung
N) SW1 D) SC O) USB3/USB4 E) IDE1/IDE2/Floppy P) WOL F) SD/MS Q) TELE G) PWR_FAN R) AUX_IN H) S_IRQ S ) BAT I) CASE_OPEN T) CD_IN J) F_Panel U) F_AUDIO K) IDE3/IDE4 V) AUX_12V GA-8IRXP Motherboard - 14 -... - Seite 15 V) AUX_12V( +12V Stromanschluss) Dieser Anschluss(ATX +12V) ist +12V nur für CPU Kernspannung. +12V A) CPU_FAN (CPU Ventilatoranschl.) Achtung! Eine richtige Installation des CPU Kühlers ist wichtig für den Schutz der CPU vor Überhitzung oder Betrieb unter abnormalen Be- dingungen.Der CPU Ventilatoranschluss unter- stützt Max.
- Seite 16 IDE4 CD-R IDE3 CD-L Für genaue Info über “ RAID “ Setup, down-load 8IRXP Handbuch ( Vollständige Version) von Gigabyte web. http:// www.gigabyte.com.tw. R) AUX_IN ( AUX In Anschluss) P) WOL(Wake On LAN) +5V SB Signal Der Anschluss ist für interne Modem Karte mit...
-
Seite 17: Es Gibt Zwei Arten Von Front Audio
M, O) USB2 / USB3 / USB4 (USB3 & 4 Anschlüsse in Orange sind für USB 2.0) Vorsicht bei der Polarität an dem Vorder- konsolen USB Anschluss. Prüfen Sie die Stiftanordnung bei Anschluss des Vorder-konsolen USB Kabels. Fragen Sie Ihren Fachhändler nach optionalem Vorderkon-solen USB Kabel. - Seite 18 Sie das IR Modul mit Stift1 bis Stift5 an. D, F) SC(Smart Card Schnittfläche), SD (Secure Digital Memory Card Schnittfläche) ,MS (Memory Stick Schnittfläche) H) S_IRQ I) CASE_OPEN Signal Signal N ) SW1 1 O N LAN aktiv (Standard) OFF LAN gesperrt GA-8IRXP Motherboard - 18 -...
- Seite 19 J) F_PANEL (2x7 Stiftanschluss) RST- RST+ SPK+ PD_G- SPK- PD_Y- HD (IDE Festplatte Aktiv LED) Stift 1: LED Anode(+) Stift 2: LED Kathode(-) SPK (Speaker Anschluss) Stift 1: VCC(+) Stift 2- Stift 3: NC Stift 4: Data(-) RST (Rücksetzschalter) Offen: Normaler Betrieb Geschlossen: Rücksetz Hardware System PD+/PD_G-/PD_Y-(Strom LED) Stift 1: LED Anode(+)
-
Seite 20: Kapitel 3 Bios Setup
Test) Zugang zu Award BIOS CMOS SETUP, dann <F8> zum Eingang zu DualBIOS/Q-Flash Utility drücken. Für genaue Infor mationen über “ D ualBIOS/Q-Flash Utility ” dieses Handbuchs von Gigabyte web http://www.gigabyte.com.tw bitte downloaden. Auswahl Sprache Drücken von <Shift>+<F3> ergibt Sprachauswahl. Es gibt 7 Sprachen, einschließlich Englisch, Japanisch, Französisch, Spanisch, Deutsch, Vereinfachtes Chinesisch, Traditionelles Chinesisch. -
Seite 21: Integrierte Peripheriegeräte
Standard CMOS Merkmale Diese Setup Seite enthält alle Posten in Standard kompatiblem BIOS. Höhere BIOS Merkmale Diese Setup Seite enthält alle Posten der Award Spezial erweiterten Merkmale. Höhere Chipsatz Merkmale Diese Setup Seite enthält alle Posten der Chipsatz Sondermerkmale. Wir empfehlen, die Chipsatz Standardeinstellung nur bei dringendem Bedarf zu ändern. -
Seite 22: Eingabe Supervisor Passwort
Dieses Feld ladet die Werkseinstellungen für BIOS und Chipsatz Merkmale, die das System automatisch entdeckt. Um “Optimized” zu laden, den Cursor bewegen, durch Drücken der Pfeiltasten auf der Tastatur die optimierte Standardeinstellung markieren und Eingabetaste, dann "Y" drücken, falls diese Option gela-den werden soll. GA-8IRXP Motherboard - 22 -... -
Seite 23: Setup Speichern & Schließen
Taste F10, und "Y" drücken, um Einstellung zu speichern. Durch Eingabe von "N" oder "ESC" gehen Sie zurück zu Setup Bildschirm. Für genaue Information über BIOS Setup, bitte 8IRXP ( Vollständige Version) Handbuch vom Gigabyte web. http://www.gigabyte.com.tw downloaden. - 23 - BIOS Setup... -
Seite 24: Revision History
E. SD, MS SCR Treiber installieren Hier anklicken, um SD, MS, SCR Gerätetreiber zu installieren. F. USB 2.0 Host Controller Driver installieren Hier anklicken, um USB3,USB4 (in orange Anschluss ist für USB 2.0) Treiber zu installieren. GA-8IRXP Motherboard - 24 -... -
Seite 25: A: Intel 845 Chipsatz Treiber Installierung
