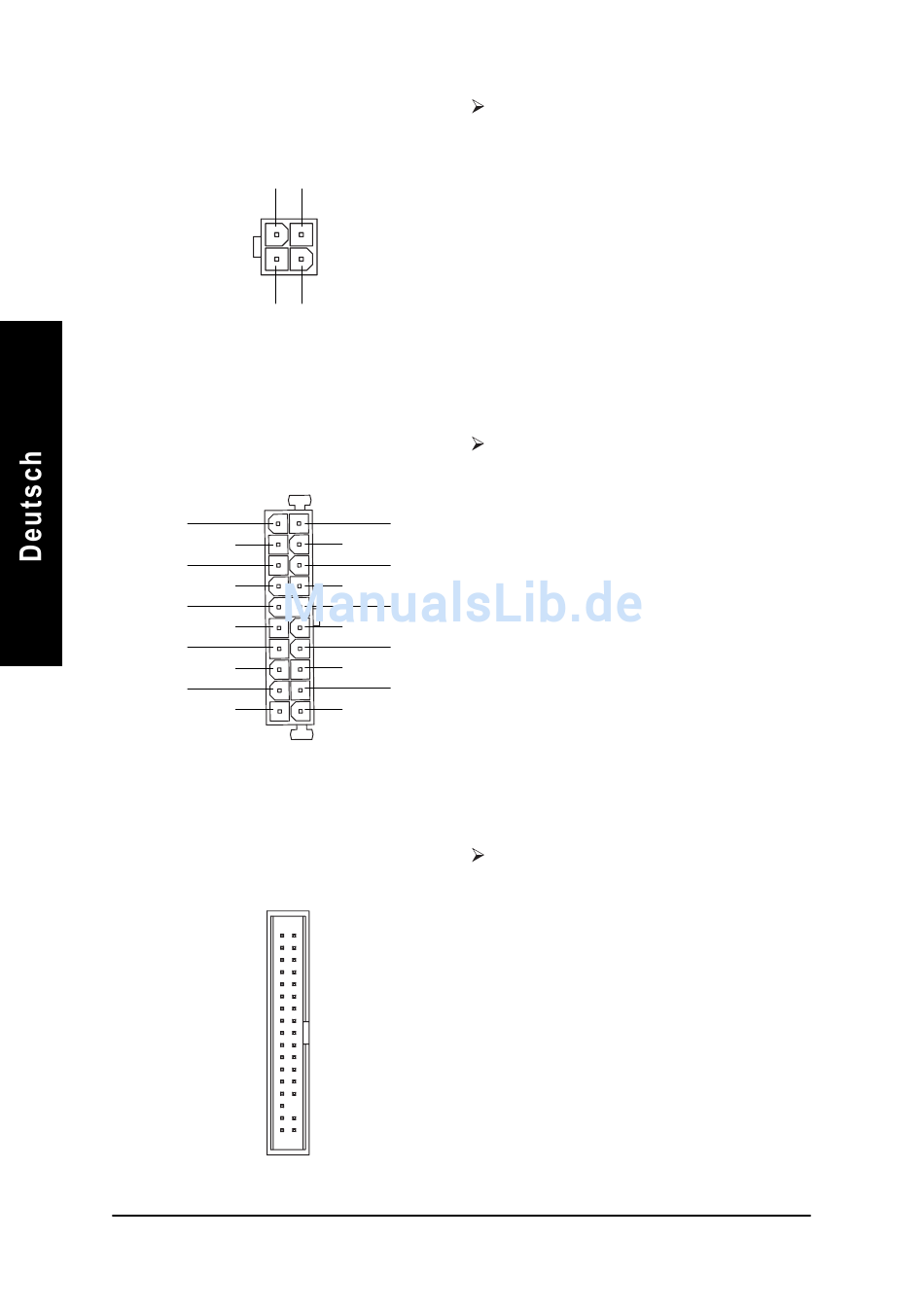

5) ATX_12V ( +12V-Stromanschluss)
+12V Erde
4
3
+12V Erde
6) ATX (ATX-Stromanschluss)
+12V
5V SB
(Standby +5V)
Power Good
Erde
VCC
Erde
VCC
Erde
3,3V
3,3V
7) FDD (Floppy-Anschluss)
GA-8INXP Motherboard
2
1
20
VCC
VCC
-5V
Erde
Erde
Erde
PS-Ein
Erde
-12V
3,3V
1
1
Dieser Anschluss (ATX +12V) liefert die CPU-
Betriebsspannung (Vcore).
Das System kann nicht booten, wenn dieser "
ATX+ 12V-Anschluss" nicht angeschlossen
wurde.
Das Wechselstromkabel des Systems sollte
nur angeschlossen werden, wenn das ATX-
Stromkabel und andere benötigte Geräte bereits
richtig an das Motherboard angeschlossen
wurden.
(Soft Ein/Aus)
Verbinden Sie bitte das Diskettenlaufwer-
Flachbandkabel mit dem FDD-Anschluss.
Dieser Anschluss unterstützt 360K, 1,2M,
7 2 0 K , 1 , 4 4 M u n d 2 , 8 8 M B y t e s
Diskettenlaufwerke.
Der rote Strich auf dem Flachbandkabel muss
auf der selben Seite wie der Pol 1 liegen.
- 18 -
