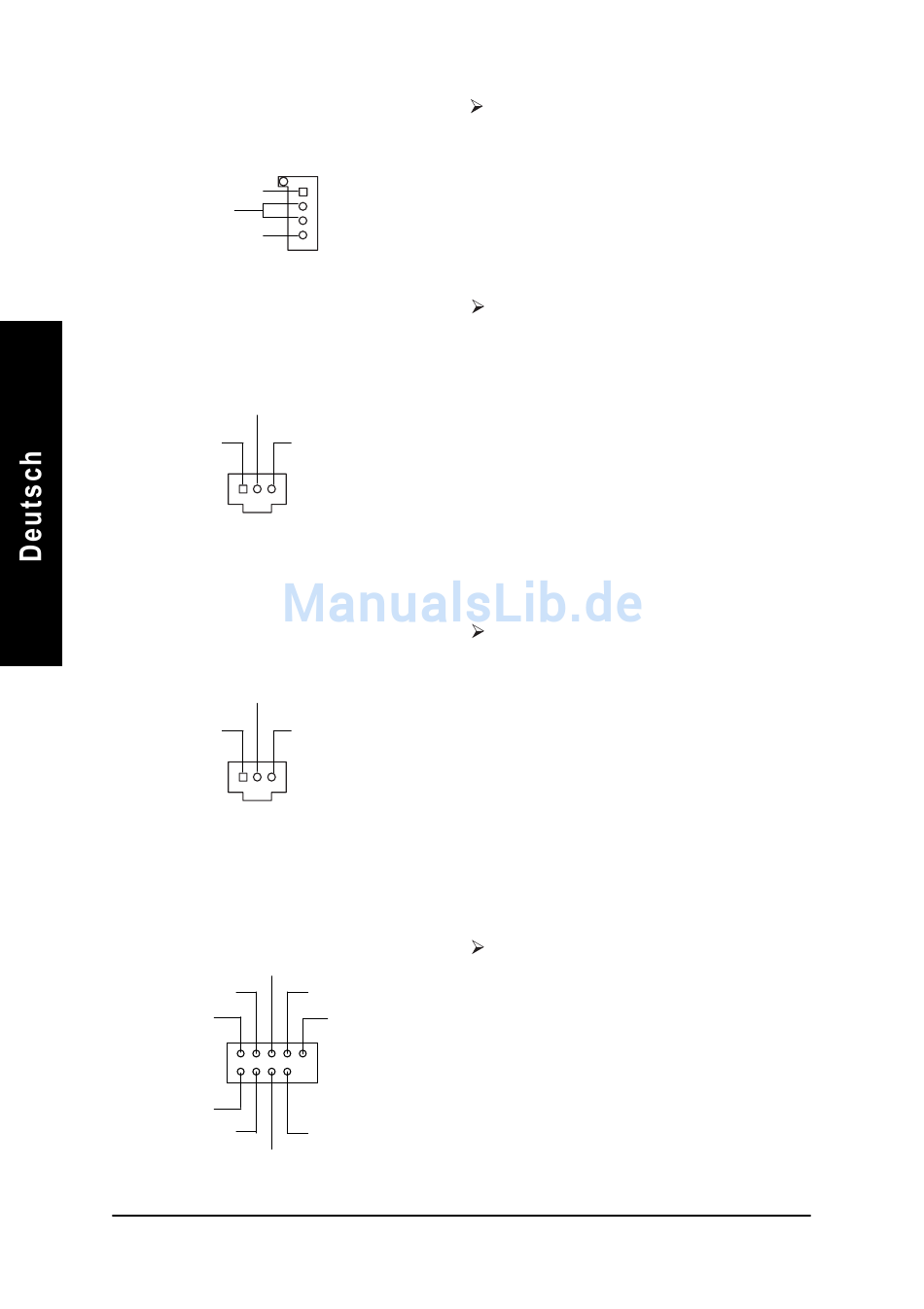

19) AUX_IN (AUX In-Anschluss)
AUX_L
Erde
AUX_R
20) SPDIF_O (SPDIF Out)
SPDIF Out
VCC
1
21) SPDIF_IN (SPDIF In)
SPDIF In
VCC
1
22) F_USB1 / F_USB2 (Front USB-Anschluss)
(F_USB1 & F_USB2-Anschlüsse mit gelber Farbe sind für USB 2.0-Geräte)
USB Dy+
USB Dy-
Strom
1
Strom
USB Dx-
USB Dx+
GA-8INXP Motherboard
1
Erde
Erde
Erde
USB
Überspannung
Erde
- 22 -
Verbinden Sie andere Geräte (wie z.B. den
Audioausgang eines PCI TV-Tunners) mit
diesem Anschluss.
Der SPDIF-Ausgang kann digitale Audiosignale
zu externen Lautsprechern schicken oder
komprimierte AC3-Daten zu einem externen
Dolby Digital Decoder schicken. Verwenden
Sie bitte diese Funktion nur, wenn Ihr
Stereosystem die Digitalausgabefunktion hat.
Ein S/PDIF-Ausgangsanschluss am
Motherboard steht Ihnen für eine 6-
Kanalausgabe zur Verfügung. Kaufen Sie bitte
dazu ein SPDIF-Kabel bei Ihrem Händler.
Verwenden Sie diese Funktion nur, wenn Ihr
Gerät die Digitalausgabefunktion hat.
Achten Sie bitte auf die Polung des Front-USB-
Anschluss. Überprüfen Sie die Pol-Zuweisung,
wenn Sie das Front-USB-Kabel anschließen.
Wenden Sie sich bitte an Ihren Händler, um
ein optionales Front-USB 2.0-Kabel zu erhalten.
