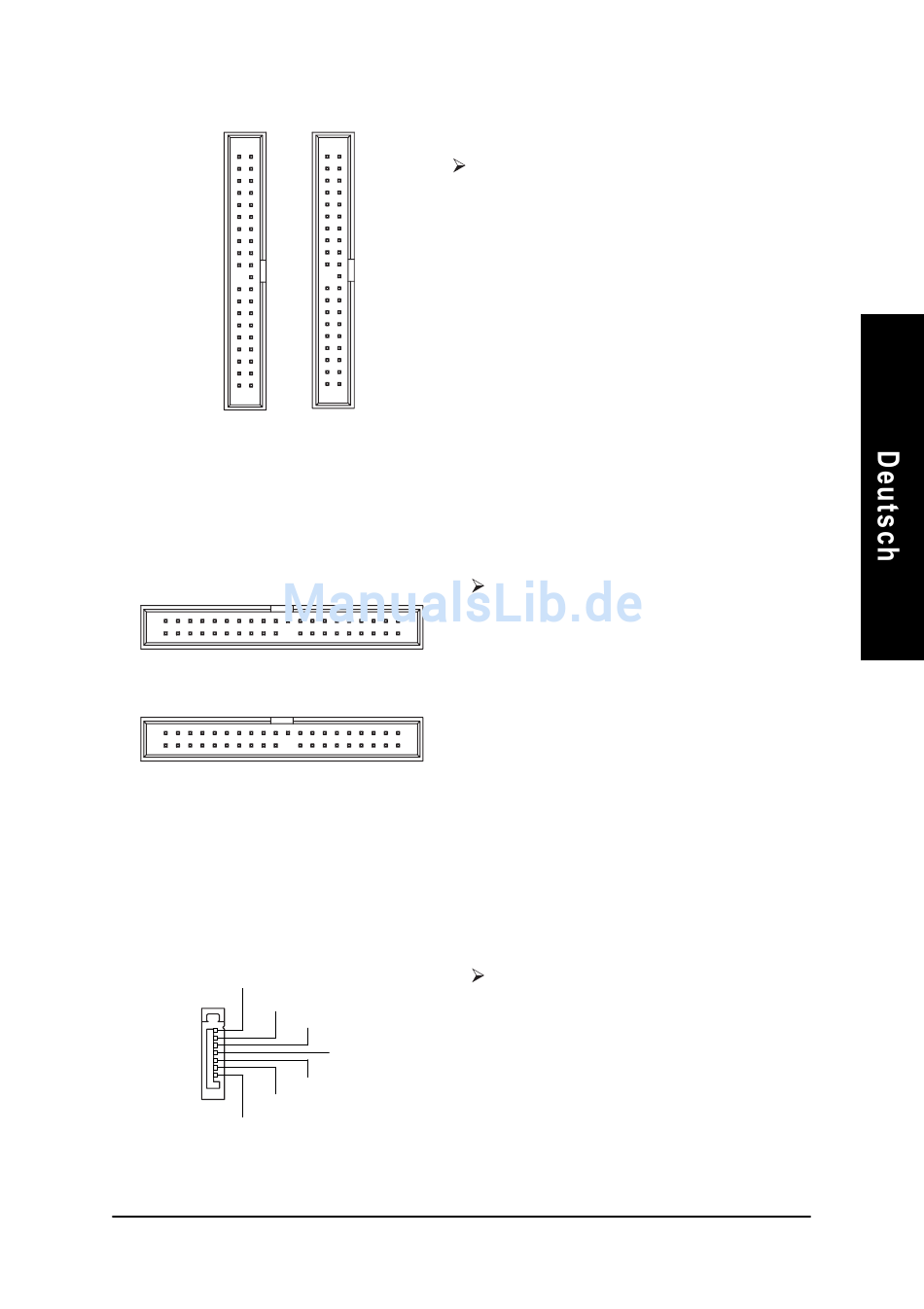

8) IDE1 / IDE2 [IDE1 / IDE2-Anschluss(Primär/Sekundär)]
1
IDE2
9) IDE3 / IDE4 (RAID/ATA133, grüner Anschluss)
IDE4
IDE3
10) S_ATA1/S_ATA2 (Serial ATA-Anschluss)
Erde
1
TXP
RXP
7
Erde
Wichtiger Hinweis:
Schließen Sie bitte die erste Festplatte an IDE1
und das CDROM-Laufwerk an IDE2 an.
Der rote Strich des Flachbandkabels muss auf
der selben Seite wie Pol 1 liegen.
1
IDE1
1
1
TXN
Erde
RXN
- 19 -
Wichtiger Hinweis:
Der rote Strich des Flachbandkabels muss auf
der selben Seite wie Pol 1 liegen.
Wollen Sie IDE3 und IDE4 verwenden, müssen
Sie im BIOS die entsprechende Einstellung
(entweder RAID oder ATA133) vornehmen.
I n s t a l l i e r e n S i e a n s c h l i e ß e n d d e n
entsprechenden Treiber, um einen ordentlichen
Betrieb zu erhalten. Einzelheiten dazu finden
Sie im Handbuch für RAID.
Sie können Ihr Serial ATA-Gerät an diesen
Anschluss, der hohe Transferrate (150MB/s)
anbietet, anschließen.
Hardwareinstallation
