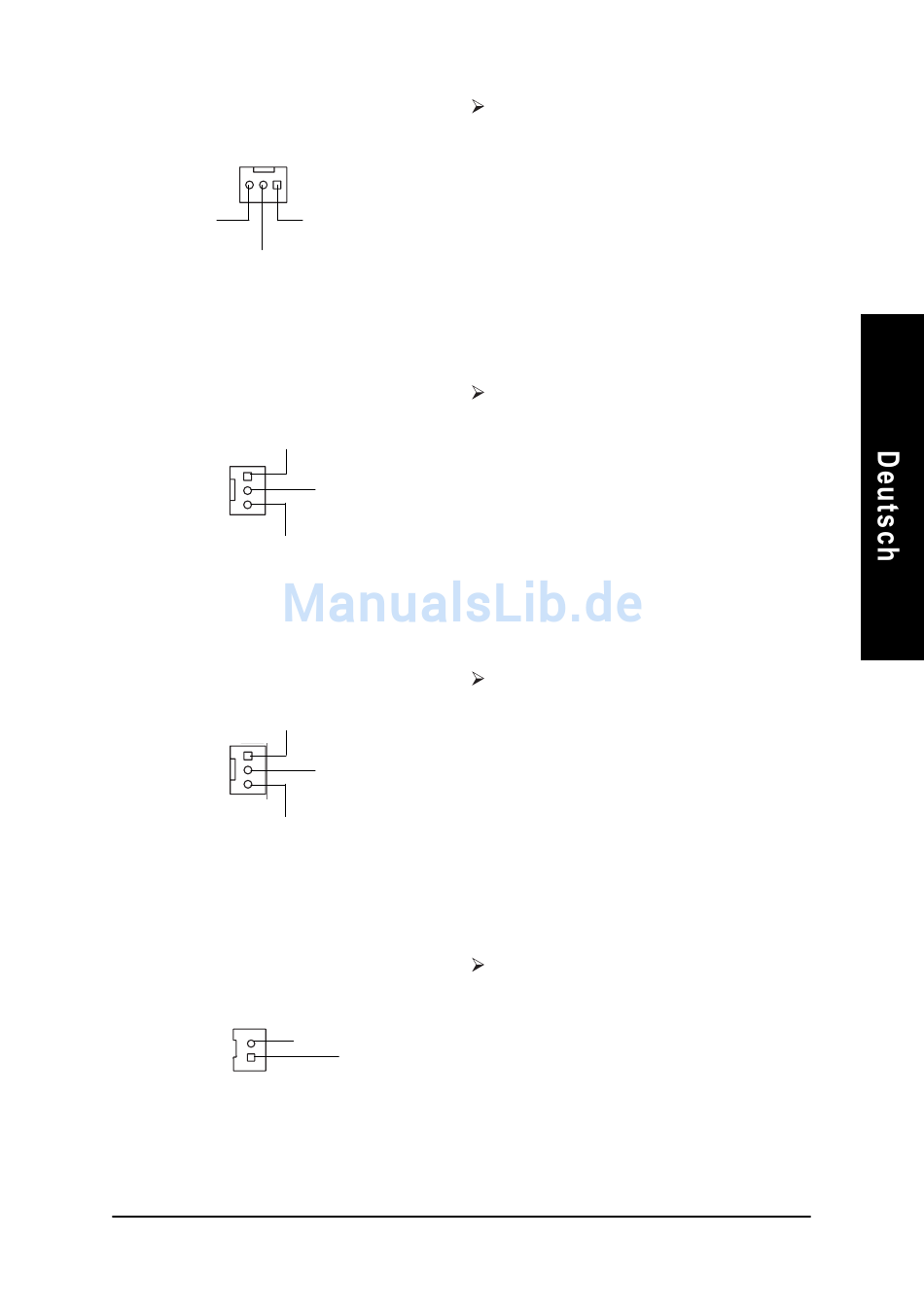

1) CPU_FAN (CPU-Lüfteranschluss)
Sensor
+12V
2) PWR_FAN (Netzteillüfteranschluss)
Erde
1
Sensor
3) SYS_FAN (Systemlüfteranschluss)
GND
1
Sence
4) NB_FAN (Chipsatzlüfteranschluss)
1
1
Erde
+12V
+12V
GND
VCC
- 17 -
Nehmen Sie bitte zur Kenntnis, dass die richtige
Installation eines CPU-Lüfters sehr wichtig ist,
um die CPU vor Funktionsstörungen oder
Schäden durch Überhitzung zu schützen. Der
CPU-Lüfteranschluss unterstüzt max. 600 mA.
Dieser Anschluss gestattet Ihnen einen Lüfter
auf dem Systemgehäuse anzuschließen, um
die Systemtemperatur zu senken.
Dieser Anschluss gestattet Ihnen einen Lüfter
auf dem Systemgehäuse anzuschließen, um
die Systemtemperatur zu senken.
Wenn die Anschlussrichtung falsch ist, kann
der Chipkühler nicht arbeiten und eventuell
beschädigt werden. (Der schwarzer Leiter ist
normalerweise ERDE.)
Hardwareinstallation
