Schalten Sie die Pumpe ein.

Drücken Sie die

Geben Sie mittels der


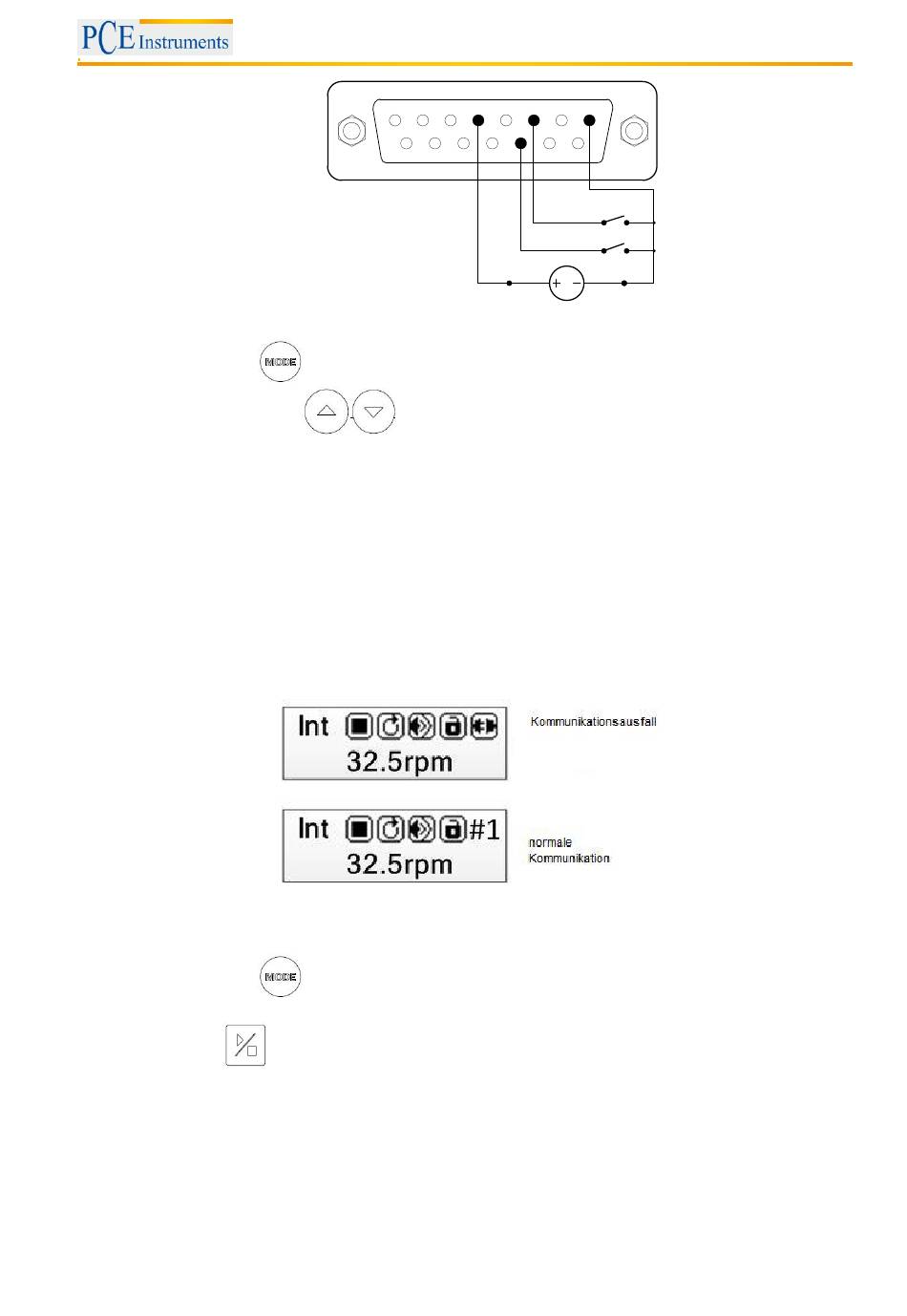

Schalten Sie den externen RS_W Schalter ein. Die Pumpe fördert nun gemäß der eingestellten
Geschwindigkeit. Wird der Schalter RS_W geöffnet stoppt die Pumpe sofort.

Wird der Schalter CW_W Schalter geöffnet, läuft der Rotor mit dem Uhrzeigersinn(rechtsläufig).
Wird der Schalter CW_C geschlossen läuft der Rotor gegen den Uhrzeigersinn (linksläufig).

Kommunikationsschnittstelle


Die rückseitige RS485 Kommunikationsschnittstelle unterstützt das MODBUS Protokoll. Dort
können Sie die unterschiedlichen Funktionen der Pumpe kontrollieren.
Bei einer intakten Kommunikation erscheint im Display die Meldung #1.

Verbinden Sie die Kommunikationsschnittstelle der Pumpe stets im ausgeschaltet Modus.

Schalten Sie nun die Pumpe ein.

Drücken Sie die

Kontrollieren Sie die verschiedenen Funktionen der Pumpe durch die Kommunikation.

Mittels der
Einstellung und Auflösung der Drehzahl
Im Hauptmodus kann jederzeit die Umdrehungsgeschwindigkeit des Rotor eingegeben werden. Im
Bereich 0,1-100 rpm mit einer Auslösung von 0,1 rpm, oberhalb im Bereich 100-600 rpm mit einer
Auflösung von 1 rpm.
BETRIEBSANLEITUNG
1 2
9 10
Taste. Wählen Die den Modus Lev2 aus.
Tasten die Umdrehungsgeschwindigkeit des Rotors ein.
Taste. Wählen Sie den Betriebsmodus Int oder Disp aus.
Taste kann die Dosierung an- oder ausgeschaltet werden.
3 4 5 6 7 8
11 12 13 14 15
CW_W
RS_W
+12V_W COM
DC12V
