Betriebsanleitung

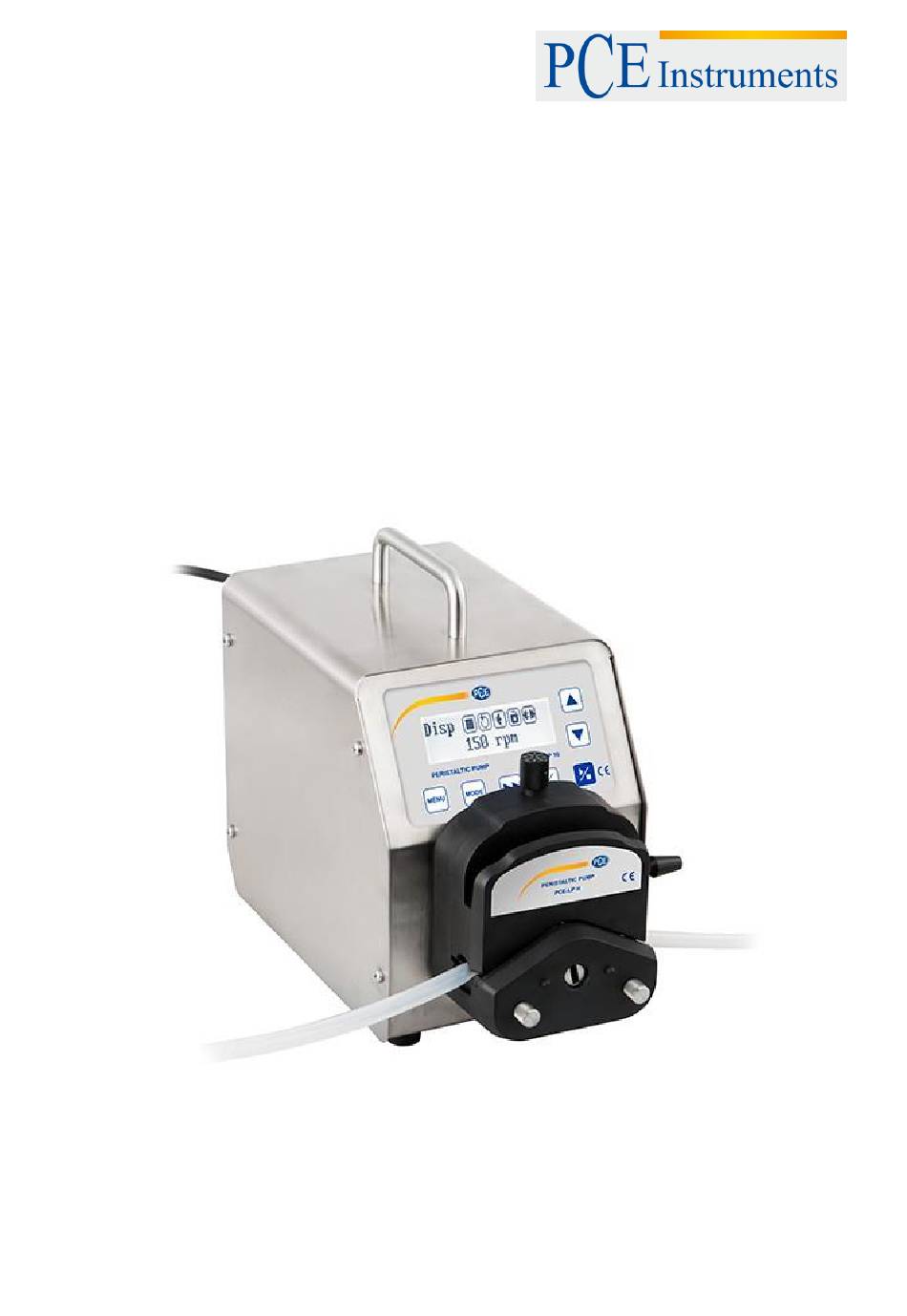

Labor-Schlauchpumpe PCE-LP10
Version 1.0
Datum der Erstellung: 03.02.2016
Datum der letzten Änderung: 03.02.2016
Werbung
Inhaltszusammenfassung für PCE Instruments LP10
- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Betriebsanleitung Labor-Schlauchpumpe PCE-LP10 Version 1.0 Datum der Erstellung: 03.02.2016 Datum der letzten Änderung: 03.02.2016...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis 1. Einleitung…………………………………………………………………………… Eigenschaften der Schlauchpumpe…………………………………….. 2. Sicherheitsinformationen…………………………………………………………. 3. Spezifikationen……………………………………………………………………... Hauptfunktionen……………………………………………………………. Technische Daten………………………………………………………….. Diagramm: Umdrehungsgeschwindigkeit / Volumenstrom je nach Schlauchtyp……………………………………………………………….. Außenansichten des Pumpengehäuses………………………………… frontseitige Tastatur………………………………………………………… Display……………………………………………………………………….. Symbole der oberen Displayhälfte……………………………………….. Symbole der unteren Displayhälfte………………………………………. 4.
- Seite 3 BETRIEBSANLEITUNG Einleitung Wir freuen uns, dass sie sich für die Laborpumpe PCE-LP10 von PCE-Instruments entschieden haben. Die nachfolgende Bedienungsanleitung gibt Ihnen alle Informationen zum Betrieb dieser Pumpe. Die Laborpumpe PCE-LP10 ist eine universal einsetzbare Schlauchpumpe die besonders für die Applikationen geeignet ist, bei der es auf eine exakte kontinuierliche Dosierung ankommt. Der robuste und sehr genau arbeitende Schrittmotorantrieb erlaubt eine präzise, kontinuierliche Dosierung flüssiger...
- Seite 4 Dieses Benutzerhandbuch ist von PCE Instruments ohne Gewähr veröffentlicht. Wir weisen ausdrücklich auf unsere allgemeinen Garantiebedingungen hin, diese können sie in unseren Allgemeinen Geschäftsbedingungen finden. Wenn Sie Fragen haben, wenden Sie sich bitte an PCE Instruments. Gefahr: Bitte beachten Sie die richtige Strom- und Spannungsversorgung für die Zuleitung zur Pumpe.
- Seite 5 BETRIEBSANLEITUNG Spezifikationen Hauptfunktionen Zulässiger Pumpenkopf PCE-LP10H, 2 x PCE-LP10H, weitere Pumpenköpfe auf Anfrage über Tastatur einstellbare Drehzahlen, sowie einstellbare Förderrichtung, externe Start/Stop-Funktion bei jeder Drehzahl möglich, Speicherfunktion, Kontrollfunktionen Betrieb mit externen Fußschalter, 5V, 12V, 24V, Eingangssignal 0~5V/10V, 4~20 mA, 0~10kHz für Drehzahlsteuerung Kommunikation RS485, unterstützt das MODBUS Kommunikationsprotokoll Display-...
- Seite 6 BETRIEBSANLEITUNG Außenansichten des Pumpengehäuses frontseitige Tastatur Taste Wert hoch (Pfeil oben): Diese Taste erhöht den eingestellten Wert. Durch einmaliges Drücken wird der Wert jeweils um eine Einheit erhöht. Durch dauerhaftes Drücken der Taste steigt der Wert schnell. Taste Wert runter (Pfeil unten): Diese Taste erniedrigt den eingestellten Wert. Durch einmaliges Drücken wird der Wert jeweils um eine Einheit erniedrigt.
- Seite 7 BETRIEBSANLEITUNG Taste Mode: Diese Taste dient dazu interne und externe Steuerungsgrößen der Pumpe zu verändern. Steuerungsgrößen die der internen und externen Kontrolle unterliegen wie Timing, Pedalfunktion, Niveaukontrolle. Im Betrieb der Pumpe ist die Taste ohne Funktion. Taste Doppelpfeil rechts (Höchste Geschwindigkeit): Durch Betätigen dieser Taste arbeitet die Pumpe sofort mit Maximalgeschwindigkeit.
- Seite 8 BETRIEBSANLEITUNG entriegelt verriegelt F. Kommunikationsstatus: Das Symbol zeigt an ob die Kommunikationsschnittstelle benutzt wird. keine Kommunikation über die Schnittstelle Symbole der unteren Displayhälfte G. Anzeige der Umdrehungsgeschwindigkeit: Das Display zeigt die aktuell eingestellte Geschwindigkeit des Rotors in rpm (= U/min) an. Erscheint in dieser Displayhälfte >>>>>>> ist die höchst mögliche Umdrehungsgeschwindigkeit eingestellt.
- Seite 9 BETRIEBSANLEITUNG Int Ext Lev1 Lev2 Disp 32.5rpm 32.5rpm 1.TimeUnit 5.BackAngle Hour 2.DispTime 6.MaxSpeed 600rpm 1.0Hour 7.PumpNO 3.PauseTime 1.0Hour 8.BeepSetting 4.Loops 9.Language 5.BackAngle ENGLISH 10.BackLight Diagramm: Einstellmöglichkeiten im jeweiligen Betriebsmodus 1. Time Unit: Einstellung der Zeiteinheit (Stunde, Minute oder Sekunde). 2. Disp Time: Einstellung der Dosierdauer in 0,1 Schritten im Bereich 0,1-999.
- Seite 10 Es kann bei Bedarf auch ein weiterer Pumpenkopf PCE-LP10H (Betrieb mit 2 Pumpenköpfen) installiert werden. Hierzu dient die Kupplungsnut des ersten Pumpenkopf als Kupplung. Für die Installation zweier Pumpenköpfe in Reihe (Modell PCE-LP10/2) werden 2 längere Installationsschrauben sowie ein gewinkeltes Führungsblech benötigt. Dieses ist im Lieferumfang von Modell PCE-LP10/2 enthalten.
- Seite 11 BETRIEBSANLEITUNG Bedienung Durch Betätigen der -Taste kann der Betriebsmodus gewechselt werden. Siehe dazu nachfolgendes Diagramm: Lev2 32.5rpm 32.5rpm Lev1 32.5rpm 32.5rpm Disp 32.5rpm Interner Betriebsmodus (Int) - BASISMODUS Dieser Betriebsmodus ermöglicht den Betrieb der Pumpe mittels Start-/Stop-Taste Mittels der frontseitigen Tasten lässt sich die Betriebsfunktion der Pumpe steuern. ...
- Seite 12 BETRIEBSANLEITUNG Externe Betriebsmodi (Ext V) und (Ext I) Dieser Betriebsmodus ermöglicht die Steuerung der Pumpe mittels einem externen Strom- oder Spannungssignal. Voltage mode 0.0rpm 0-5V/0-10V Ext I Current mode 0.0rpm 4-20mA Das nachfolgende Schaltbild kennzeichnet die Anschlüsse des analogen Strom- oder Spannungssignal an der rückseitigen Schnittstelle.
- Seite 13 BETRIEBSANLEITUNG Disp Stopping state 32.5rpm Disp Running state 32.5rpm 1.2s 4 The current running /interval time The current number of completed Einrichtung einer zeitgesteuerten Dosierung Schalten Sie die Pumpe ein. Drücken Sie die Taste und wählen Sie den Modus Disp aus ...
- Seite 14 BETRIEBSANLEITUNG Schalten Sie die Pumpe ein. Drücken Sie die Taste. Wählen Sie den Modus Lev1 aus. Drücken Sie die Taste und wählen Sie die Dosierrichtung.. Geben Sie mittels der Tasten die Umdrehungsgeschwindigkeit des Rotors ein. Der Fußschalter stellt die Pumpe an und aus. Betriebsmodus - Lev2 In diesem Betriebsmodus kann die Pumpe mit einem externen Schalter (Niveauregler, Fußschalter etc...) ein- und ausgeschaltet werden.
- Seite 15 BETRIEBSANLEITUNG CW_W RS_W +12V_W DC12V Schalten Sie die Pumpe ein. Drücken Sie die Taste. Wählen Die den Modus Lev2 aus. Geben Sie mittels der Tasten die Umdrehungsgeschwindigkeit des Rotors ein. Schalten Sie den externen RS_W Schalter ein. Die Pumpe fördert nun gemäß der eingestellten Geschwindigkeit.
- Seite 16 BETRIEBSANLEITUNG Dis Geschwindigkeit wird über die Tasten festgelegt. Bei jedem Tastendruck erhöht sich die Drehzahl gemäß der Auflösung. Werden die Tasten dauerhaft gedrückt verändert sich der Wert schnell. Wird die Taste lange und zusätzlich die Taste gedrückt, arbeitet die Pumpe sofort mit maximaler Umdrehungsgeschwindigkeit.
- Seite 17 BETRIEBSANLEITUNG Entsorgung Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Kontakt Bei Fragen zu unserem Produktsortiment oder dem Messgerät kontaktieren Sie bitte die PCE Deutschland GmbH.
