Externe Betriebsmodi (Ext V) und (Ext I)

Dieser Betriebsmodus ermöglicht die Steuerung der Pumpe mittels einem externen Strom- oder
Spannungssignal.

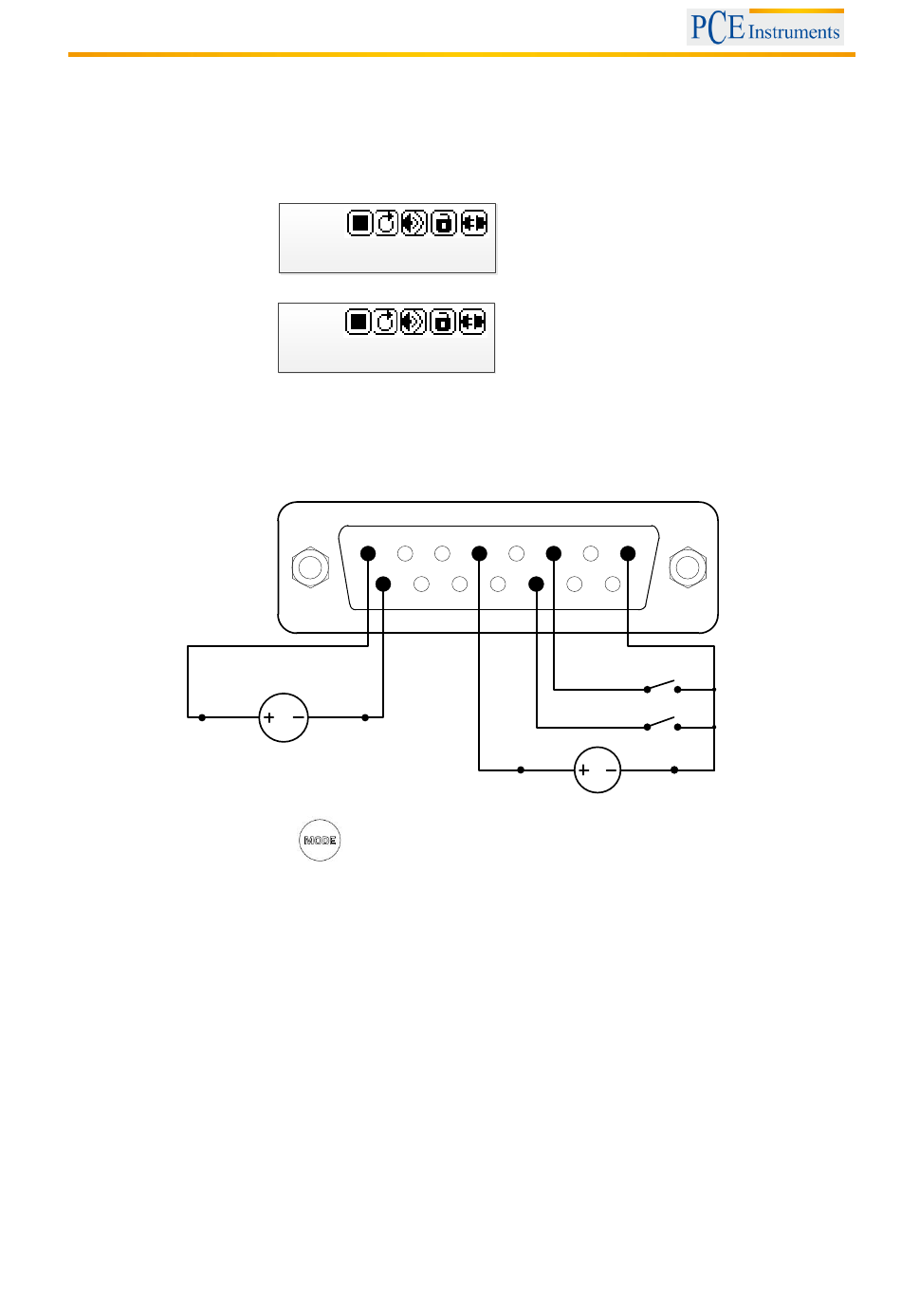

Das nachfolgende Schaltbild kennzeichnet die Anschlüsse des analogen Strom- oder Spannungssignal
an der rückseitigen Schnittstelle.
ADC_W

Wählen Sie mittels der

Schließen Sie den externen RS_W Schalter. Wird nun ein analoges Signal angelegt, startet die
Pumpe gemäß des analogen Signals. Wird der RS_W Schalter geöffnet stoppt die Pumpe
wieder.

Mittels des Schalter CW_W kann die Förderrichtung gewählt werden.
Anmerkung: Wenn mit einer externen 24 V DC Signal gearbeitet wird muss die Schaltung
modifiziert werden um die Pumpe von einer internen Beschädigung zu schützen. Verwenden Sie
hierbei die Schalter RS_W und CW_W in Reihe mit jeweils mit einem 1,5 KOhm Widerstand.

Betriebsmodus - Zeigesteuerte Dosierung (Disp)

Der Betriebsmodus - zeigesteuerten Dosierung – ermöglicht den Betrieb mit einer definierten
Dosierdauer und Rotordrehzahl (wahlweise auch mit Pausen- und Wiederholfunktion).
BETRIEBSANLEITUNG
Ext
V
0.0rpm
Ext I
0.0rpm
1 2
9
AGND
0-5V/0-10V
/4-20mA
- Taste den externen Modus aus.
Voltage mode
0-5V/0-10V
Current mode
4-20mA
3 4 5 6
10 11 12 13 14
CW_W
RS_W
+12V_W
DC12V
12
7 8
15
COM
