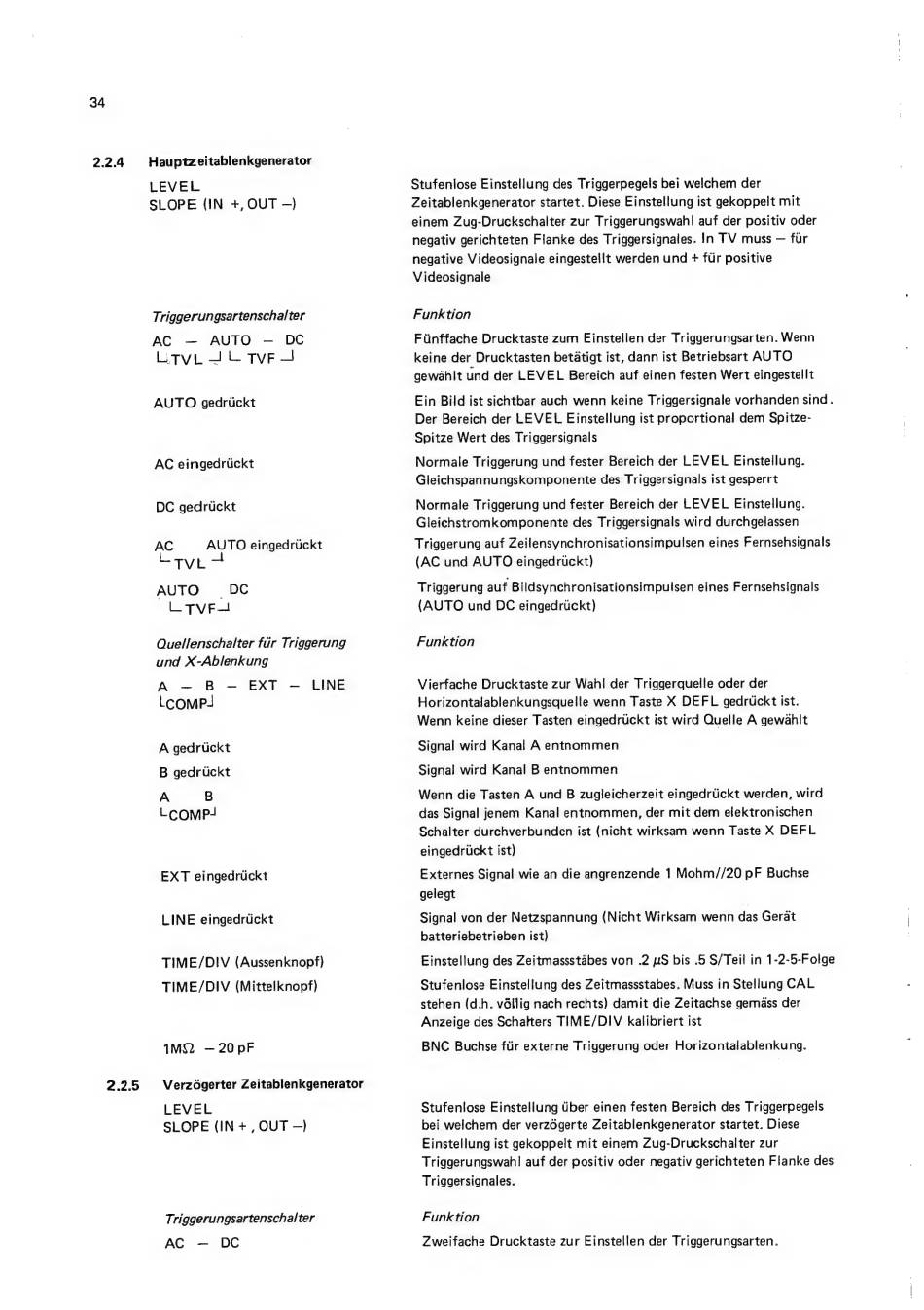

Whauptzeitablenkgenerator; Verzogerter Zeitablenkgenerator - Philips PM 3214 Anleitung

34
2.2.4
2.2.5
Hauptzeitabienkgenerator
LEVEL
SLOPE (IN +, OUT —)
Triggerungsartenschalter
AC — AUTO — DC
Love Jl tve
AUTO gedruckt
AC eingedruckt
DC gedruckt
AC AUTO eingedruckt
LTVE-
AUTO DC
LTVF—
Quellenschalter fur Triggerung
und X-Ablenkung
A — B — EXT — LINE
LcomP4
A gedruckt
B gedruckt
A B
LcompP-+
EXT eingedrickt
LINE eingedruickt
TIME/DIV (Aussenknopf)
TIME/DIV (Mittelknopf)
IMQ2 —20pF
Verzégerter Zeitablenkgenerator
LEVEL
SLOPE (IN + , OUT —)
Triggerungsartenschalter
AC — DC
Stufeniose Einstellung des Triggerpegels bei welchem der
Zeitablenkgenerator startet. Diese Einstellung ist gekoppelt mit
einem Zug-Druckschalter zur Triggerungswahl auf der positiv oder
negativ gerichteten Fianke des Triggersignales. In TV muss — fur
negative Videosignale eingestellt werden und + fur positive
Videosignale
Funktion
Fiinffache Drucktaste zum Einstellen der Triggerungsarten. Wenn
keine der Drucktasten betatigt ist, dann ist Betriebsart AUTO
gewahlt und der LEVEL Bereich auf einen festen Wert eingestellt
Ein Bild ist sichtbar auch wenn keine Triggersignale vorhanden sind.
Der Bereich der LEVEL Einstellung ist proportional dem Spitze-
Spitze Wert des Triggersignals
Normale Triggerung und fester Bereich der LEVEL Einstellung.
Gleichspannungskomponente des Triggersignals ist gesperrt
Normale Triggerung und fester Bereich der LEVEL Einstellung.
Gleichstromkomponente des Triggersignals wird durchgelassen
Triggerung auf Zeilensynchronisationsimpulsen eines Fernsehsignals
{AC und AUTO eingedrtckt)
Triggerung auf Bildsynchronisationsimpulsen eines Fernsehsignals
(AUTO und DC eingedriickt)
Funktion
Vierfache Drucktaste zur Wahl der Triggerquelle oder der
Horizontalablenkungsquelle wenn Taste X DEFL gedrtickt ist.
Wenn keine dieser Tasten eingedruckt ist wird Quelle A gewahit
Signal wird Kanal A entnommen
Signal wird Kanal B entnommen
Wenn die Tasten A und B zugleicherzeit eingedruickt werden, wird
das Signal jenem Kanal entnommen, der mit dem elektronischen
Schalter durchverbunden ist (nicht wirksam wenn Taste X DEFL
eingedrickt ist)
Externes Signal wie an die angrenzende 1 Mohm//20 pF Buchse
gelegt
Signal von der Netzspannung (Nicht Wirksam wenn das Gerat
batteriebetrieben ist)
Einstellung des Zeitmassstabes von .2 uS bis .5 S/Teil in 1-2-5-Folge
Stufenlose Einstellung des Zeitmassstabes. Muss in Stellung CAL
stehen (d.h. véllig nach rechts) damit die Zeitachse gemass der
Anzeige des Schatters TIME/DIV kalibriert ist
BNC Buchse fur externe Triggerung oder Horizontalablenkung.
Stufenlose Einstellung tiber einen festen Bereich des Triggerpegels
bei welchem der verz6gerte Zeitablenkgenerator startet. Diese
Einstellung ist gekoppelt mit einem Zug-Druckschalter zur
Triggerungswah! auf der positiv oder negativ gerichteten Flanke des
Triggersignales.
Funktion
Zweifache Drucktaste zur Einstellen der Triggerungsarten.
