4-2

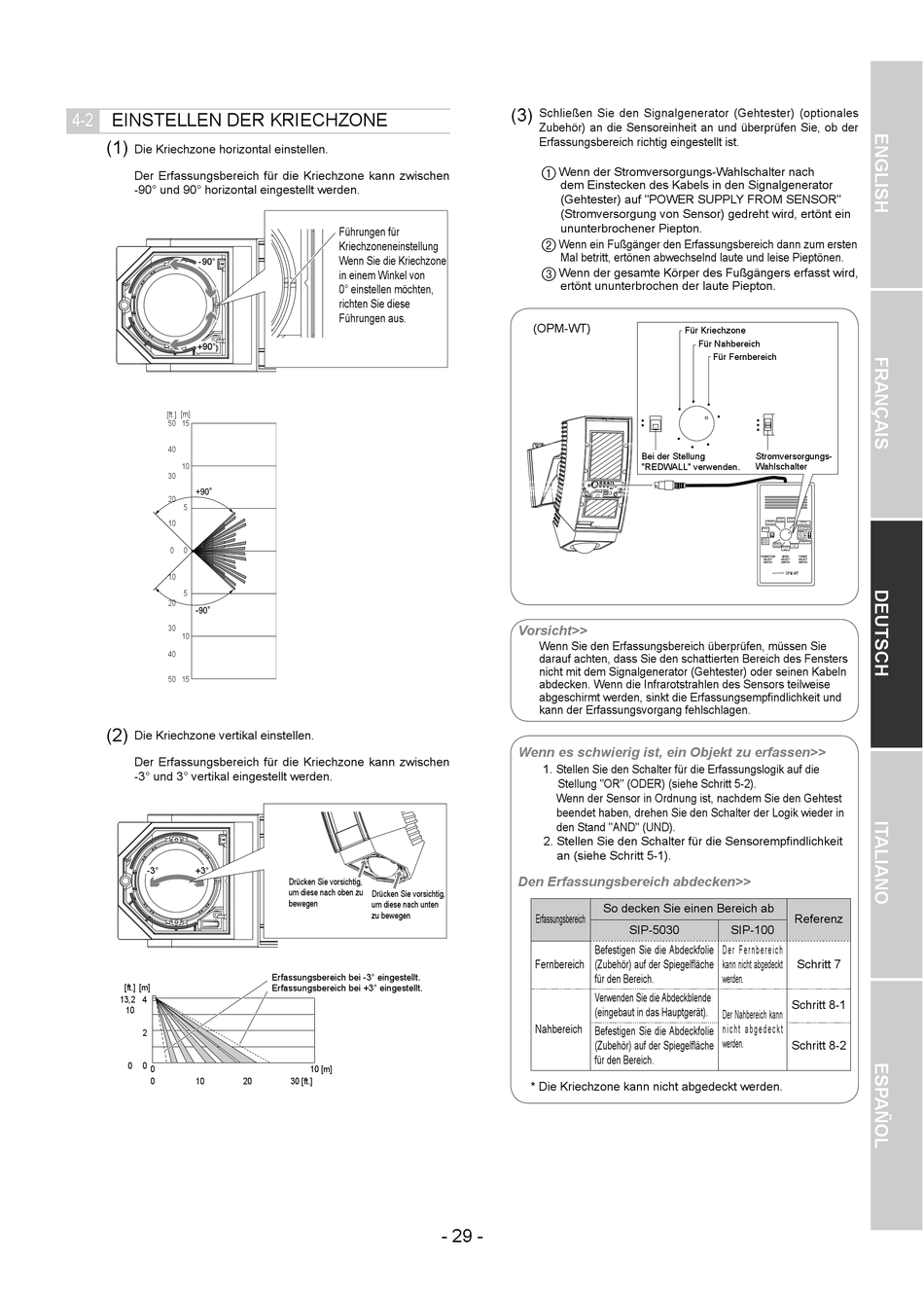

EINSTELLEN DER KRIECHZONE
(1)
Die Kriechzone horizontal einstellen.
Der Erfassungsbereich für die Kriechzone kann zwischen
-90° und 90° horizontal eingestellt werden.
-90°
+90°
[ft.]
[m]
50
15
40
10
30
20
5
10
0
0
10
5
20
30
10
40
50
15
(2)
Die Kriechzone vertikal einstellen.
Der Erfassungsbereich für die Kriechzone kann zwischen
-3° und 3° vertikal eingestellt werden.
-3°
+3°
[ft.]
[m]
13,2
4
10
2
0
0
0
0
10
20
Führungen für
Kriechzoneneinstellung
Wenn Sie die Kriechzone
in einem Winkel von
0° einstellen möchten,
richten Sie diese
Führungen aus.
Drücken Sie vorsichtig,
um diese nach oben zu
Drücken Sie vorsichtig,
bewegen
um diese nach unten
zu bewegen
Erfassungsbereich bei -3° eingestellt.
Erfassungsbereich bei +3° eingestellt.
10
[m]
30 [ft.]
- 29 -
(3)
Schließen Sie den Signalgenerator (Gehtester) (optionales
Zubehör) an die Sensoreinheit an und überprüfen Sie, ob der
Erfassungsbereich richtig eingestellt ist.
1
Wenn der Stromversorgungs-Wahlschalter nach
dem Einstecken des Kabels in den Signalgenerator
(Gehtester) auf "POWER SUPPLY FROM SENSOR"
(Stromversorgung von Sensor) gedreht wird, ertönt ein
ununterbrochener Piepton.
2
Wenn ein Fußgänger den Erfassungsbereich dann zum ersten
Mal betritt, ertönen abwechselnd laute und leise Pieptönen.
3
Wenn der gesamte Körper des Fußgängers erfasst wird,
ertönt ununterbrochen der laute Piepton.
(OPM-WT)
Für Kriechzone
Bei der Stellung
"REDWALL" verwenden.
Vorsicht>>
Wenn Sie den Erfassungsbereich überprüfen, müssen Sie
darauf achten, dass Sie den schattierten Bereich des Fensters
nicht mit dem Signalgenerator (Gehtester) oder seinen Kabeln
abdecken. Wenn die Infrarotstrahlen des Sensors teilweise
abgeschirmt werden, sinkt die Erfassungsempfindlichkeit und
kann der Erfassungsvorgang fehlschlagen.
Wenn es schwierig ist, ein Objekt zu erfassen>>
1. Stellen Sie den Schalter für die Erfassungslogik auf die
Stellung "OR" (ODER) (siehe Schritt 5-2).
Wenn der Sensor in Ordnung ist, nachdem Sie den Gehtest
beendet haben, drehen Sie den Schalter der Logik wieder in
den Stand "AND" (UND).
2. Stellen Sie den Schalter für die Sensorempfindlichkeit
an (siehe Schritt 5-1).
Den Erfassungsbereich abdecken>>
So decken Sie einen Bereich ab
Erfassungsbereich
SIP-5030
Befestigen Sie die Abdeckfolie
Fernbereich
(Zubehör) auf der Spiegelfläche
für den Bereich.
Verwenden Sie die Abdeckblende
(eingebaut in das Hauptgerät).
Nahbereich
Befestigen Sie die Abdeckfolie
(Zubehör) auf der Spiegelfläche
für den Bereich.
* Die Kriechzone kann nicht abgedeckt werden.
Für Nahbereich
Für Fernbereich
Stromversorgungs-
Wahlschalter
REDWAVE
REDWAVE
REDWAVE
PIR NEAR
PIR FAR
REDWAVE
MICROWAVE
ALARM OUTPUT
CELL BATTERY
REDWAVE
POWER
SUPPLY
FROM
SENSOR
REDWALL
REDWIDE
POWER OFF
MEGARED
REDWALL
MEGARED
REDWIDE
FAR
MEGARED
NEAR
CONNECTION
MODE
POWER
SELECT
SELECT
SELECT
SWITCH
SWITCH
SWITCH
WALKTESTER
OPM-WT
Referenz
SIP-100
Der Fernbereich
kann nicht abgedeckt
Schritt 7
werden.
Schritt 8-1
Der Nahbereich kann
n i c h t a b g e d e c k t
werden.
Schritt 8-2
