Synthetisierter, intelligenter PIR-Bewegungsmelder
Synthetisierter, intelligenter PIR-Bewegungsmelder
REDWALL-V Serie
REDWALL-V Serie
MERKMALE
* Intelligentes PIR-Erfassungssystem
- Erfassung von Umgebungstemperatur und Beleuchtungsstärke
für eine automatische Anpassung der Empfindlichkeit
- Zukunftsweisender Erfassungsalgorithmus
- Drei duale Pyroelemente mit patentiertem Double Conductive
Shielding (abgeschirmter Doppelleitung)
* Funktionen zum Schutz vor Vandalismus
- Drehsicherung durch 3-Achsen-Beschleunigungsmesser
- Abdecküberwachung (Antimasking) mit Fotozelle
- Verstärktes Polykarbonatgehäuse
- Einbauhöhe max. 4 m (13 ft.)
* Unabhängiger Empfindlichkeitswahlschalter für Nah-/
Fernbereiche
* Wahlschalter für Erfassungslogik
* Wahlschalter für Erfassungsbereich
* Unabhängige N.C.- und N.O.- Ausgänge
* Einstellbare Alarmintervallzeit
• SIP-3020CAMDN (EU), SIP-3020CAMDN (US)
* Hochwertiges Kamerabild: Tag (Farbe)/Nacht (S/W)
* 480 Bildzeilen
* Varifokales Objektiv 3 - 9 mm
* Mindestbeleuchtungsstärke: Tag (Farbe) 0,5 lx, Nacht (S/W): 0,03 lx
REDWALL-V
: Synthetisierter, intelligenter
PIR-Bewegungsmelder
SIP-3020
SIP-4010
SIP-404
1

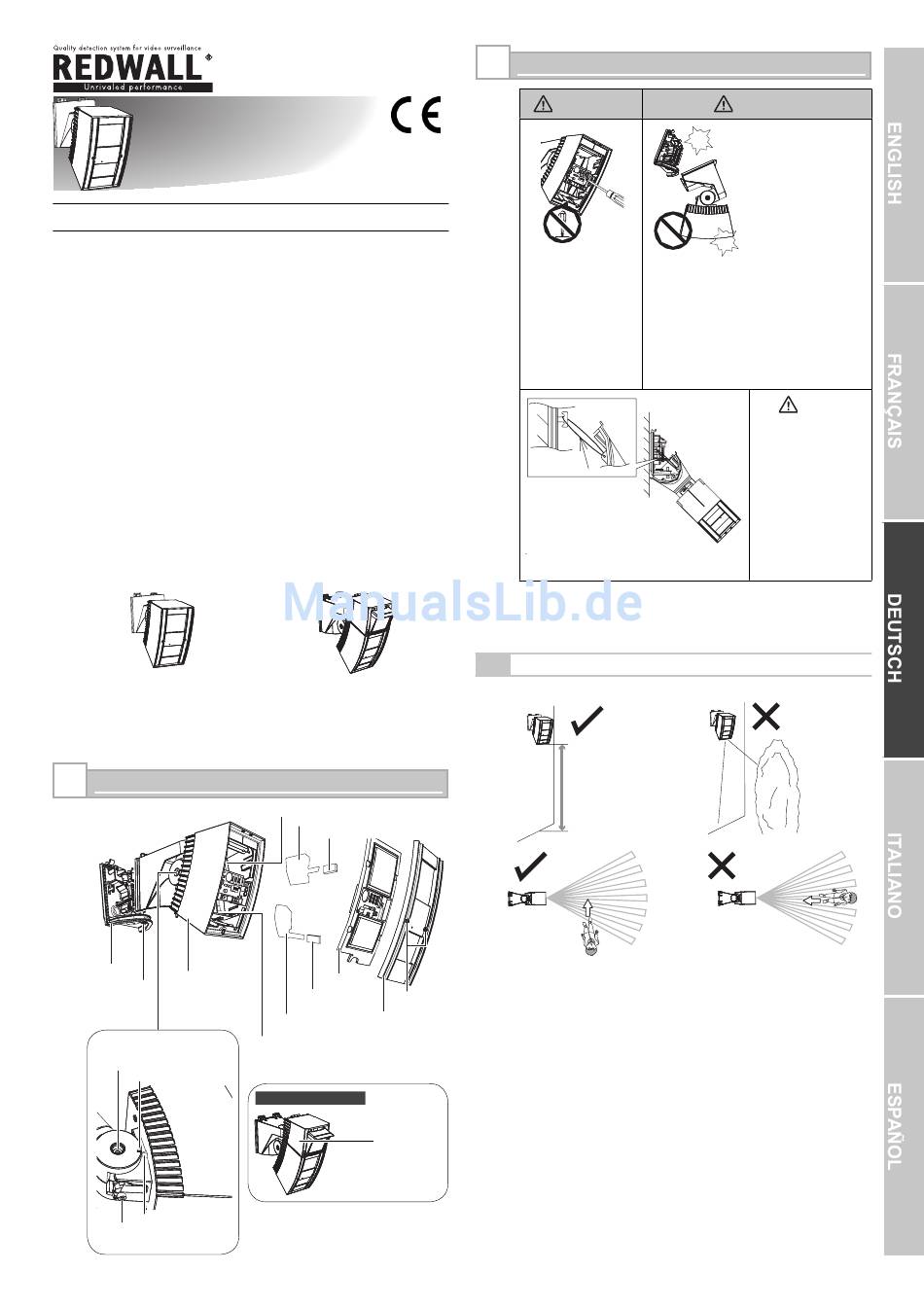

BESCHREIBUNG DER EINZELNEN TEILE
Halterung
Hauptgerät
Befestigungsschraube
für Halterung
Einstellschrauben
(jeweils zwei gegenüberliegende
Schrauben)
Führung für Winkeleinstellung
Pfeilmarkierung
Befestigungsschraube
INSTALLATIONSHINWEISE
REDWATCH-V
: Synthetisierter, intelligenter PIR-
Bewegungsmelder mit D/N-Kamera
SIP-3020CAM DN (EU)
SIP-3020CAM DN (US)
Fernbereichsspiegel
Abdeckblende für Fernbereich
Befestigungsgummi
Fenster
Befestigungsgummi
Befestigungsschraube
(*1)
für die Abdeckung
Abdeckblende für den
Abdeckung
Nahbereich (*1)
Nahbereichsspiegel
*1: Wird bei den Modellen SIP-4010 und
SIP-404 nicht verwendet.
SIP-3020CAM DN
Kameraeinheit
2
HINWEISE ZU INSTALLATION UND WARTUNG
Warnung
Das Produkt niemals
reparieren
oder verändern
Nylonfadenschlaufe
Während der Wartung
kann der Sensor mit
einem Nylonfaden an der
Halterung aufgehängt
werden.
2-1
TIPPS FÜR DIE INSTALLATION
2,3-4,0 m
(7,6-13 ft.)
Bauen Sie den Detektor so ein, dass der größte Teil des Verkehrs über das
Erfassungsbereichsmuster verläuft.
- 25 -
Vorsicht
Das Hauptgerät
sicher festhalten,
wenn Sie es
einbauen oder
warten.
Wenn Sie Ihre
Hände vom
Hauptgerät
entfernen, während
Kabel daran
angeschlossen
sind, kann das
Hauptgerät fallen
und können die
Anschlusskabel
brechen bzw. kann
die Schaltplatine
beschädigt werden.
Vorsicht
Stellen Sie
sicher, dass die
Stromversorgung
ausgeschaltet ist,
bevor Sie die Kabel
anschließen.
