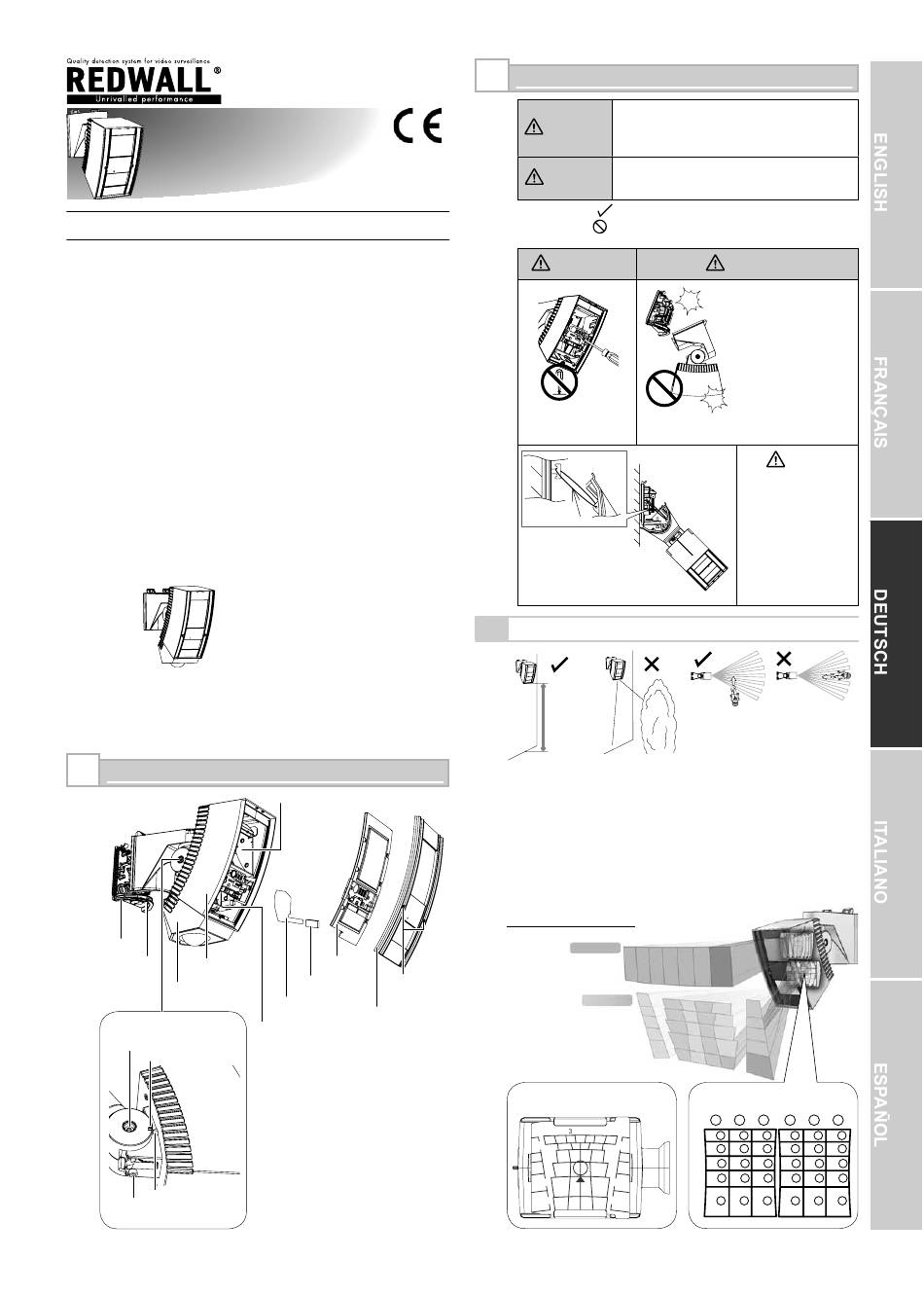

REDWALL SIP-5030 Installationshinweise

INSTALLATIONSHINWEISE
Synthetisierter, intelligenter PIR- Synthetisierter, intelligenter PIR-
Bewegungsmelder Bewegungsmelder
REDWALL-V Serie REDWALL-V Serie
MERKMALE
* Intelligentes PIR-Erfassungssystem
- Erfassung von Umgebungstemperatur und Beleuchtungsstärke
für eine automatische Anpassung der Empfindlichkeit
- Zukunftsweisender Erfassungsalgorithmus
- Doppelte duale/vierfache Pyroelemente mit patentiertem
Double Conductive Shielding (abgeshirmeter Doppelleitung)
für den Hauptbereich SIP-5030
- Doppelte vierfache Pyroelemente mit patentiertem Double
Conductive Shielding (abgeshimter Doppelleitung) für den
Hauptbereich SIP-100
* Eingebauter Kriechzonendetektor (Doppelte duale Pyroelemente)
* Funktionen zum Schutz vor Vandalismus
- Drehsicherung mit Beschleunigungsmesser
- Abdecküberwachung (Antimasking) mit Fotozelle
- Verstärktes Polykarbonatgehäuse
- Einbauhöhe max. 4 m (13 ft.)
* Unabhängiger Empfindlichkeitswahlschalter für Kriechzone/Nah-/
Fernbereiche
* Unabhängiger N.C.- und N.O.- Ausgang für Hauptbereich SIP-5030
* 2 x unabhängiger N.C.- und N.O.- Ausgang für Hauptbereiche
(Nah- und Fernbereiche) SIP-100
* Einstellbare Alarmintervallzeit
REDWALL-V
: Synthetisierter, intelligenter PIR-Bewegungsmelder
mit Kriechzonenerfassung
• SIP-5030
• SIP-100
1
BESCHREIBUNG DER EINZELNEN TEILE
Halterung
Befestigungs-
Hauptgerät
schraube für
Halterung
Kriechzonengerät
Einstellschrauben
(jeweils zwei gegenüberliegende
Schrauben)
Führung für Winkeleinstellung
Pfeilmarkierung
Befestigungsschraube
Fernbereichsspiegel
Fenster
Befestigungsgummi Befestigungsschraube
(*1) für die Abdeckung
Abdeckblende für
den Nahbereich (*1) Abdeckung
Nahbereichsspiegel
*1: Wird bei dem Modell SIP-100 nicht
verwendet.
2
HINWEISE ZU INSTALLATION UND WARTUNG
Warnung
Vorsicht
Das Häkchen
Das Zeichen weist auf ein Verbot hin.
Warnung
Das Produkt niemals reparieren
oder verändern
Nylonfadenschlaufe
Während der Wartung
kann der Sensor mit einem
Nylonfaden an der Halterung
aufgehängt werden.
2-1 TIPPS FÜR DIE INSTALLATION
2,3-4,0 m
(7,6-13 ft.)
Die Erfassungszonen von Redwall-V, die die Ursache für eventuelle
Fehlalarme sein können, können durch Abdecken ausgeschaltet werden.
1. Bestätigen der Erfassungszonen
Den optionalen Bereichssucher verwenden, AVF-1
2. Ausschalten nicht benötigter Erfassungszonen
a. Die im Lieferumfang enthaltene Abdeckfolie verwenden.
b. Die im Lieferumfang enthaltenen Abdeckblenden verwenden.
Im Folgenden finden Sie ein Beispiel;
Erfassungszonen und dazugehörige Spiegelsegmente vom SIP-3020.
Siehe Schritt 4-1 und 6.
REDWALL-V SIP-3020
FERN
NAH
Bereichssucher
3020 (521203)
1 2 4 5 6 7
B1
B2 B3 B4 B5
C2 C3 C4
C1
C5 C6
D1 D6
D3 D4
D2 D5
E1 E6
E2 E3 E4 E5
F1 F6
F2 F3 F4 F5
- 25 -
Wenn Sie die in dieser Anleitung gegebenen
Anweisungen nicht befolgen, kann dies
schwere Verletzungen oder sogar den Tod
der Betroffenen zur Folge haben.
Wenn Sie die in dieser Anleitung gegebenen
Anweisungen nicht befolgen, kann dies zu
Verletzungen und/oder Sachschäden führen.
weist auf eine Empfehlung hin.
Vorsicht
Das Hauptgerät sicher
festhalten, wenn Sie es
einbauen oder warten.
Wenn Sie Ihre Hände vom
Hauptgerät entfernen,
während Kabel daran
angeschlossen sind, kann das
Hauptgerät fallen und können
die Anschlusskabel brechen
bzw. kann die Schaltplatine
beschädigt werden.
Vorsicht
Stellen Sie
sicher, dass die
Stromversorgung
ausgeschaltet ist,
bevor Sie die Kabel
anschließen.
Bauen Sie den Detektor so ein, dass
der größte Teil des Verkehrs über das
Erfassungsbereichsmuster verläuft.
1
2
3 4 5
6 7
B1
B2
B3
B4
B5 B6
C1
C2
C3
C4
C5
D1
C6
D2
D3
D4
D5
E1 D6
E2
E3
E4
E6
E5
F1
F2
F3
F4
F5
F6
Abdeckfolien für Erfassungsbereich
6 4 2 5
F 6 F 4 F 2 F 5
F
B6
E E 6 E 4 E 2 E 5
D D 6 D 4 D 2 D 5 D 3 D 1
C C 6 C 4 C 2 C 5 C 3 C 1
B 6 B 4 B 2 B 5
B
3 1
F 3 F 1
E 3 E 1
B 3 B 1
