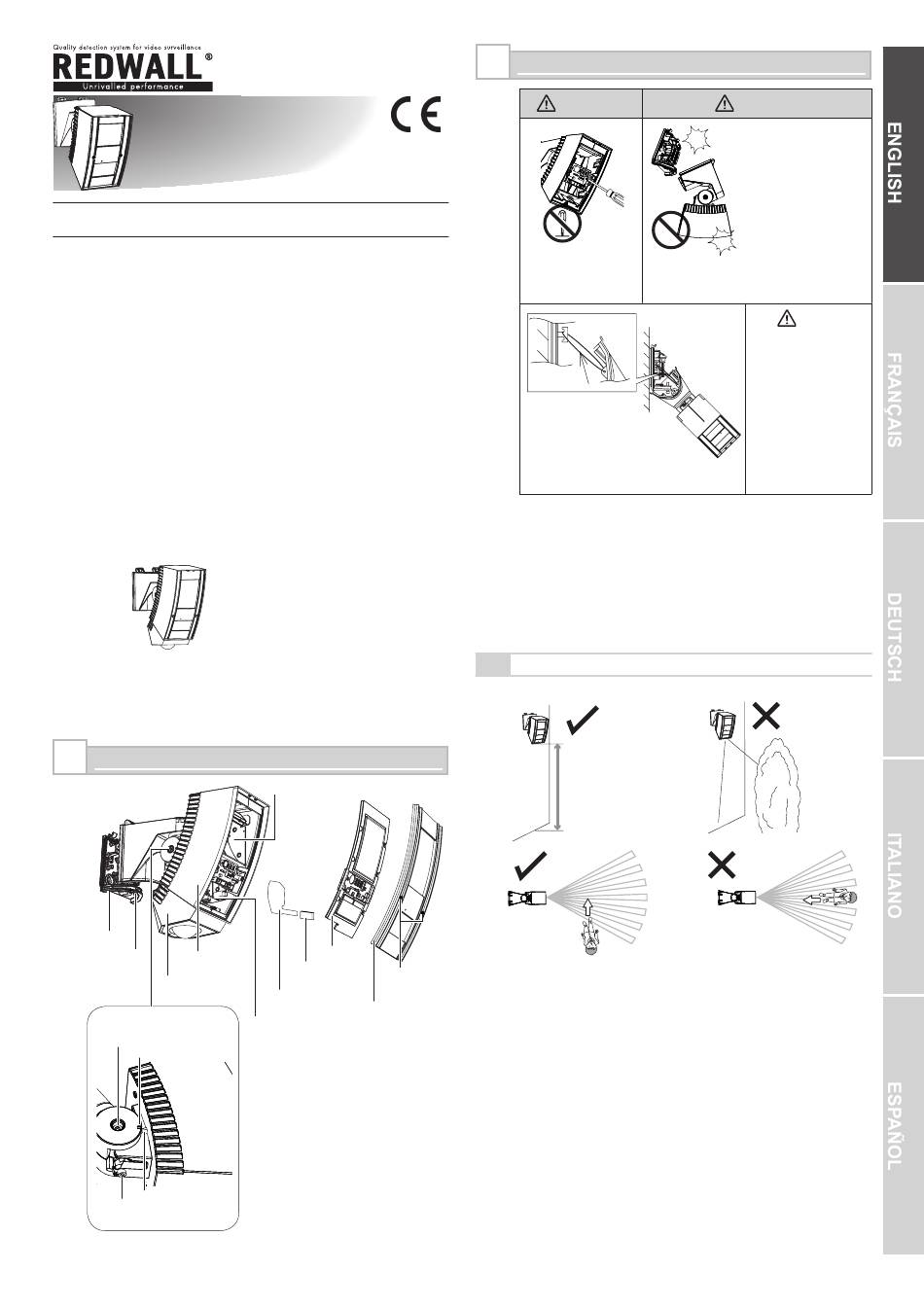

INSTALLATION INSTRUCTIONS
Synthesized Intelligent PIR
Synthesized Intelligent PIR
REDWALL-V series
REDWALL-V series
FEATURES
* Intelligent PIR Detection System
- Detection of ambient temperature and illuminance for automatic
sensitivity management
- Advanced detection algorithm
- Double Dual/One Quad pryo-elements with patented Double
Conductive Shielding for main area
* Built-in creep zone detector (Double dual pyro-elements)
* Anti-vandalism functions
- Anti-rotation function with 3-axis accelerometer
- Anti-masking function with photo-beam
- Reinforced polycarbonate housing
- Max. 4 m (3 ft.) installation height
* Independent sensitivity selector for creep/near/far areas
* Independent N.C. and N.O. output for main area SIP-5030
* 2 x N.C. and N.O. independent output for main areas (Near and
Far areas ) SIP-00
* Adjustable alarm interval time
REDWALL-V
: Synthesized Intelligent PIR with creep zone
SIP-5030
SIP-100

PARTS IDENTIFICATION
Base
Fixing screw
Main unit
for the base
Creep unit
Adjustment screws
(two facing each other)
Angle adjustment guide
Arrow marking
Fixing screw
No.59-545- 0905-0
Far area mirror
Window
Fixing rubber
Fixing screw
form (*)
for the cover
Masking plate for
near area (*)
Cover
Near area mirror
*: Not used for the SIP-00.
2
INSTALLATION AND MAINTENANCE NOTES
Warning
Never repair or
modify product
Nylon wire
loop
When servicing, the sensor
can be hooked onto the
base using the nylon wire
loop.
2-
INSTALLATION HINTS
2.3-4.0 m
(7.6-3 ft.)
Mount the detector so that the majority of traffic flow is across the detection pattern.
-  -
Caution
Hold the main unit
securely when you
install or service it.
If you remove your
hands from the main
unit when cables are
connected to it, the
main unit may fall
and the connector
cables may break
or the circuit board
may be damaged.
Caution
Verify that the
power is off before
connecting the
wiring.
