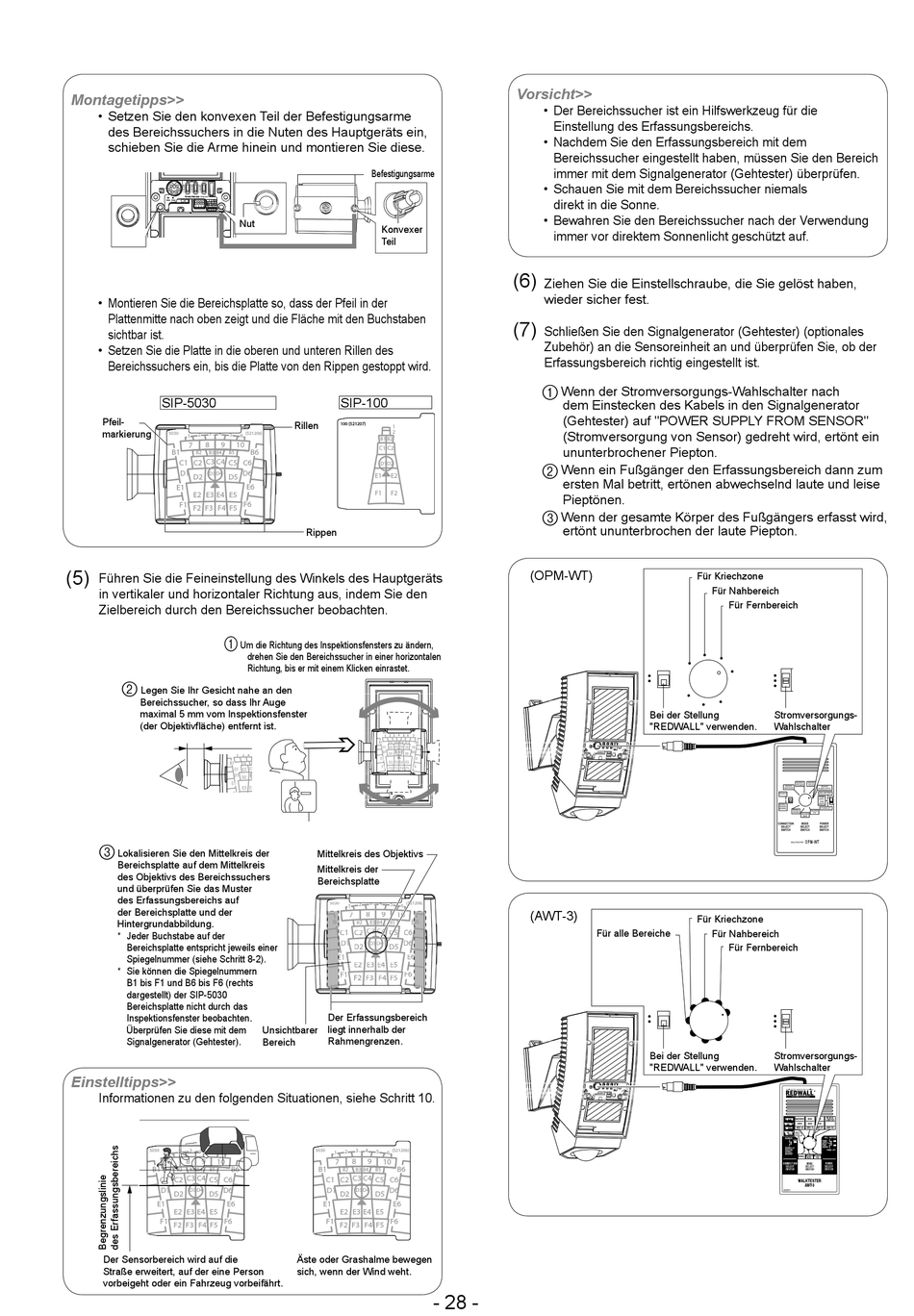

REDWALL SIP-5030 Installationshinweise Seite 4

Montagetipps>>
• Setzen Sie den konvexen Teil der Befestigungsarme
des Bereichssuchers in die Nuten des Hauptgeräts ein,
schieben Sie die Arme hinein und montieren Sie diese.
Alarm Creep
Nut
• Montieren Sie die Bereichsplatte so, dass der Pfeil in der
Plattenmitte nach oben zeigt und die Fläche mit den Buchstaben
sichtbar ist.
• Setzen Sie die Platte in die oberen und unteren Rillen des
Bereichssuchers ein, bis die Platte von den Rippen gestoppt wird.
SIP-5030
Pfeil-
markierung
5030 3 4
2 5
1
8 9
7 10
B1
B3 B4
B2
C1 C2 C3 C4 C5 C6
D1 D2 D5 D6
D3 D4
E1
E2 E3 E4 E5
F1
F2 F3 F4 F5
(5)
Führen Sie die Feineinstellung des Winkels des Hauptgeräts
in vertikaler und horizontaler Richtung aus, indem Sie den
Zielbereich durch den Bereichssucher beobachten.
1
2
Legen Sie Ihr Gesicht nahe an den
Bereichssucher, so dass Ihr Auge
maximal 5 mm vom Inspektionsfenster
(der Objektiväche) entfernt ist.
3
Lokalisieren Sie den Mittelkreis der
Bereichsplatte auf dem Mittelkreis
des Objektivs des Bereichssuchers
und überprüfen Sie das Muster
des Erfassungsbereichs auf
der Bereichsplatte und der
Hintergrundabbildung.
* Jeder Buchstabe auf der
Bereichsplatte entspricht jeweils einer
Spiegelnummer (siehe Schritt 8-2).
* Sie können die Spiegelnummern
B1 bis F1 und B6 bis F6 (rechts
dargestellt) der SIP-5030
Bereichsplatte nicht durch das
Inspektionsfenster beobachten.
Überprüfen Sie diese mit dem
Signalgenerator (Gehtester).
Einstelltipps>>
Informationen zu den folgenden Situationen, siehe Schritt 10.
5030 3 4 (521206)
2 5
1 6
7 8 9 10
B1 B6
B2 B3 B4
C1 C2 C3 C4 C5 C6
D1 D2 D5 D6
D3 D4
E1 E6
E2 E3 E4 E5
F1 F6
F2 F3 F4 F5
Der Sensorbereich wird auf die
Straße erweitert, auf der eine Person
vorbeigeht oder ein Fahrzeug vorbeifährt.
Befestigungsarme
Konvexer
Teil
SIP-100
Rillen
100 (521207)
1
2
(521206)
6
B1 B2
C1 C2
B6
D1D2
E1 E2
E6
F1 F2
F6
Rippen
Um die Richtung des Inspektionsfensters zu ändern,
drehen Sie den Bereichssucher in einer horizontalen
Richtung, bis er mit einem Klicken einrastet.
Mittelkreis des Objektivs
Mittelkreis der
Bereichsplatte
5030 3 4 (521206)
2 5
1 6
7 8 9 10
B1 1 1 1 B6 B B B
B2 B3 B4
C1 C2 C3 C4 4 C5 C6
D1 1 D2 D5 D6 6
D3 3 D4 4
E E E1 E6 6 6
E2 E3 E4 E5
F1 F6
F2 F3 F4 F5
Der Erfassungsbereich
liegt innerhalb der
Unsichtbarer
Rahmengrenzen.
Bereich
5030 3 4 (521206)
2 5
1 6
7 8 9 10
B1 B6
B2 B3 B4
C1 C2 C3 C4 C5 C6
D1 D2 D5 D6
D3 D4
E1 E6
E2 E3 E4 E5
F1 F6
F2 F3 F4 F5
Äste oder Grashalme bewegen
sich, wenn der Wind weht.
Vorsicht>>
• Der Bereichssucher ist ein Hilfswerkzeug für die
Einstellung des Erfassungsbereichs.
• Nachdem Sie den Erfassungsbereich mit dem
Bereichssucher eingestellt haben, müssen Sie den Bereich
immer mit dem Signalgenerator (Gehtester) überprüfen.
• Schauen Sie mit dem Bereichssucher niemals
direkt in die Sonne.
• Bewahren Sie den Bereichssucher nach der Verwendung
immer vor direktem Sonnenlicht geschützt auf.
(6)
Ziehen Sie die Einstellschraube, die Sie gelöst haben,
wieder sicher fest.
(7)
Schließen Sie den Signalgenerator (Gehtester) (optionales
Zubehör) an die Sensoreinheit an und überprüfen Sie, ob der
Erfassungsbereich richtig eingestellt ist.
1
Wenn der Stromversorgungs-Wahlschalter nach
dem Einstecken des Kabels in den Signalgenerator
(Gehtester) auf "POWER SUPPLY FROM SENSOR"
(Stromversorgung von Sensor) gedreht wird, ertönt ein
ununterbrochener Piepton.
2
Wenn ein Fußgänger den Erfassungsbereich dann zum
ersten Mal betritt, ertönen abwechselnd laute und leise
Pieptönen.
3
Wenn der gesamte Körper des Fußgängers erfasst wird,
ertönt ununterbrochen der laute Piepton.
(OPM-WT)
(AWT-3)
Für alle Bereiche
- 28 -
Für Kriechzone
Für Nahbereich
Für Fernbereich
Bei der Stellung Stromversorgungs-
"REDWALL" verwenden. Wahlschalter
REDWAVE REDWAVE
PIR NEAR PIR FAR
REDWAVE REDWAVE
MICROWAVE ALARM OUTPUT
CELL BATTERY
REDWAVE
POWER
SUPPLY
FROM
SENSOR
REDWALL
REDWIDE
POWER OFF
MEGARED
REDWALL MEGARED
REDWIDE FAR
MEGARED
NEAR
CONNECTION MODE POWER
SELECT SELECT SELECT
SWITCH SWITCH SWITCH
OPM-WT
WALKTESTER
Für Kriechzone
Für Nahbereich
Für Fernbereich
Bei der Stellung Stromversorgungs-
"REDWALL" verwenden. Wahlschalter
