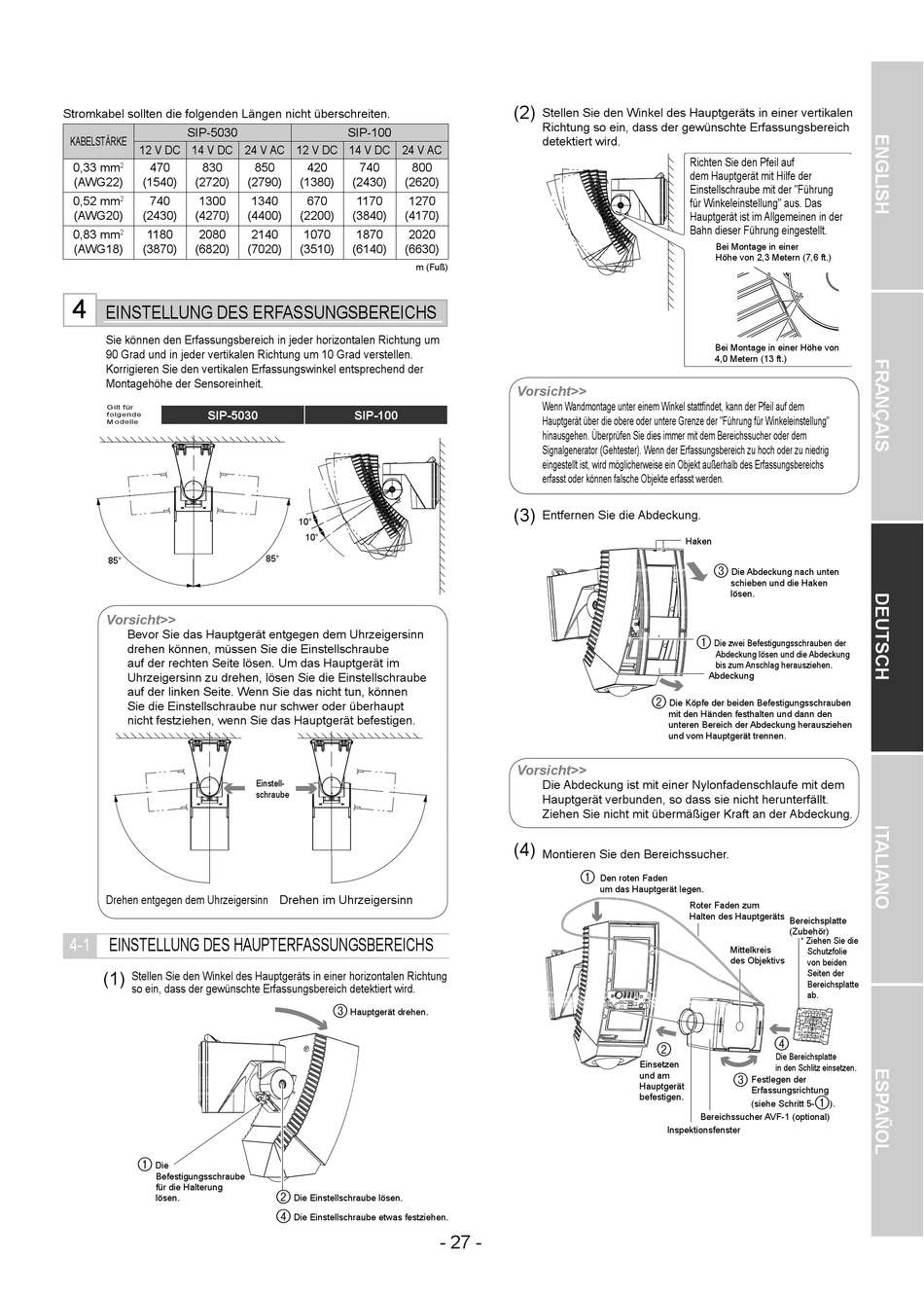

Stromkabel sollten die folgenden Längen nicht überschreiten.
SIP-5030
KABELSTÄRKE
12 V DC 14 V DC 24 V AC 12 V DC 14 V DC 24 V AC
0,33 mm
2
470
830
(AWG22)
(1540)
(2720)
0,52 mm
740
1300
2
(AWG20)
(2430)
(4270)
0,83 mm
1180
2080
2
(AWG18)
(3870)
(6820)
4
EINSTELLUNG DES ERFASSUNGSBEREICHS
Sie können den Erfassungsbereich in jeder horizontalen Richtung um
90 Grad und in jeder vertikalen Richtung um 10 Grad verstellen.
Korrigieren Sie den vertikalen Erfassungswinkel entsprechend der
Montagehöhe der Sensoreinheit.
Gilt für
SIP-5030
folgende
Modelle
85°
Vorsicht>>
Bevor Sie das Hauptgerät entgegen dem Uhrzeigersinn
drehen können, müssen Sie die Einstellschraube
auf der rechten Seite lösen. Um das Hauptgerät im
Uhrzeigersinn zu drehen, lösen Sie die Einstellschraube
auf der linken Seite. Wenn Sie das nicht tun, können
Sie die Einstellschraube nur schwer oder überhaupt
nicht festziehen, wenn Sie das Hauptgerät befestigen.
Drehen entgegen dem Uhrzeigersinn Drehen im Uhrzeigersinn
4-1
EINSTELLUNG DES HAUPTERFASSUNGSBEREICHS
(1)
Stellen Sie den Winkel des Hauptgeräts in einer horizontalen Richtung
so ein, dass der gewünschte Erfassungsbereich detektiert wird.
1
Die
Befestigungsschraube
für die Halterung
lösen.
SIP-100
850
420
740
800
(2790)
(1380)
(2430)
(2620)
1340
670
1170
1270
(4400)
(2200)
(3840)
(4170)
2140
1070
1870
2020
(7020)
(3510)
(6140)
(6630)
m (Fuß)
SIP-100
10°
10°
85°
Einstell-
schraube
3
Hauptgerät drehen.
2
Die Einstellschraube lösen.
4
Die Einstellschraube etwas festziehen.
(2)
Stellen Sie den Winkel des Hauptgeräts in einer vertikalen
Richtung so ein, dass der gewünschte Erfassungsbereich
detektiert wird.
Vorsicht>>
Wenn Wandmontage unter einem Winkel stattfindet, kann der Pfeil auf dem
Hauptgerät über die obere oder untere Grenze der "Führung für Winkeleinstellung"
hinausgehen. Überprüfen Sie dies immer mit dem Bereichssucher oder dem
Signalgenerator (Gehtester). Wenn der Erfassungsbereich zu hoch oder zu niedrig
eingestellt ist, wird möglicherweise ein Objekt außerhalb des Erfassungsbereichs
erfasst oder können falsche Objekte erfasst werden.
(3)
Entfernen Sie die Abdeckung.
Vorsicht>>
Die Abdeckung ist mit einer Nylonfadenschlaufe mit dem
Hauptgerät verbunden, so dass sie nicht herunterfällt.
Ziehen Sie nicht mit übermäßiger Kraft an der Abdeckung.
(4)
Montieren Sie den Bereichssucher.
1
Den roten Faden
um das Hauptgerät legen.
- 27 -
Richten Sie den Pfeil auf
dem Hauptgerät mit Hilfe der
Einstellschraube mit der "Führung
für Winkeleinstellung" aus. Das
Hauptgerät ist im Allgemeinen in der
Bahn dieser Führung eingestellt.
Bei Montage in einer
Höhe von 2,3 Metern (7,6 ft.)
Bei Montage in einer Höhe von
4,0 Metern (13 ft.)
Haken
3
Die Abdeckung nach unten
schieben und die Haken
lösen.
1
Die zwei Befestigungsschrauben der
Abdeckung lösen und die Abdeckung
bis zum Anschlag herausziehen.
Abdeckung
2
Die Köpfe der beiden Befestigungsschrauben
mit den Händen festhalten und dann den
unteren Bereich der Abdeckung herausziehen
und vom Hauptgerät trennen.
Roter Faden zum
Halten des Hauptgeräts
Bereichsplatte
(Zubehör)
* Ziehen Sie die
Mittelkreis
Schutzfolie
des Objektivs
von beiden
Seiten der
Bereichsplatte
ab.
4
2
Die Bereichsplatte
Einsetzen
in den Schlitz einsetzen.
3
und am
Festlegen der
Hauptgerät
Erfassungsrichtung
befestigen.
1
(siehe Schritt 5-
Bereichssucher AVF-1 (optional)
Inspektionsfenster
).
