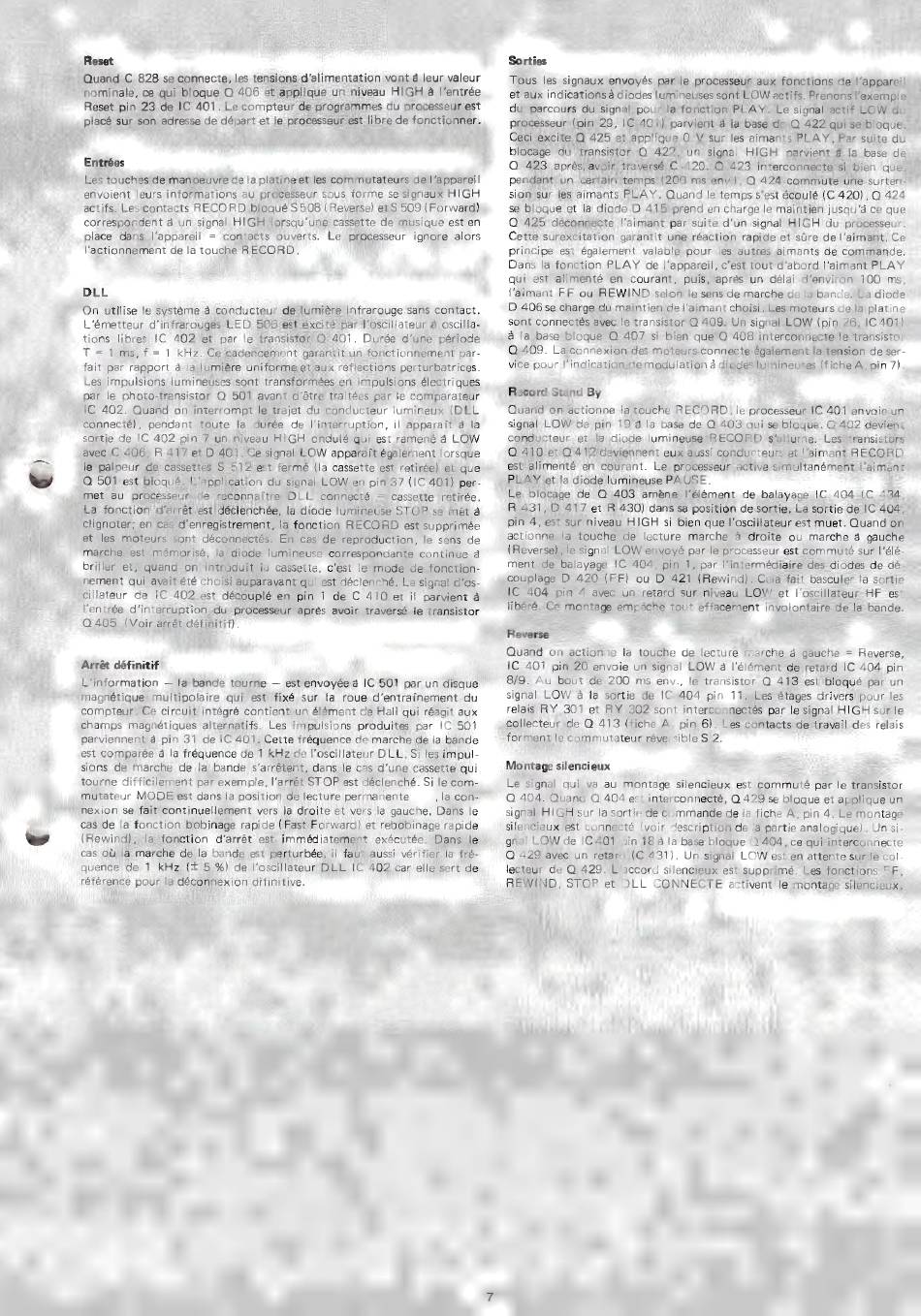

Reset
Entrées
Les touches de manoeuvre de la platineet les commutateurs de l'appareil
envoient leurs informations au processeur sous forme se signaux HIGH
actifs. Les contacts RECORD bloqué S 508 (Reverse) et S 509 (Forward)
correspondent à un signal HIGH lorsqu'une cassette de musique est en
place dans l'appareil = contacts ouverts. Le processeur ignore alors
l'actionnement de la touche RECORD.
DLL
On utilise le systéme à conducteur de lumiére infrarouge sans contact.
L'émetteur d'infrarouges LED 506 est excité par l'oscillateur à oscilla-
tions libres IC 402 et par le transistor Q 401. Durée d'une période
T = 1 ms, f = 1 kHz. Ce cadencement garantit un fonctionnement par-
fait par rapport à la lumière uniforme et aux réflections perturbatrices.
Les impulsions lumineuses sont transformées en impulsions électriques
par le photo-transistor Q 501 avant d'étre traitées par le comparateur
IC 402. Quand on interrompt le trajet du conducteur lumineux (DLL
connecté), pendant toute la durée de l'interruption, il apparaît à la
sortie de IC 402 pin 7 un niveau HIGH ondulé qui est ramené
à LOW
avec C 406, R 417 et D 401. Ce signal LOW apparaît également lorsque
le palpeur de cassettes S 512 est fermé (la cassette est retirée) et que
Q 501 est bloqué. L'application du signal LOW en pin 37 (IC 401) per-
met
au processeur de reconnaître DLL
connecté = cassette retirée.
La fonction d'arrét est déclenchée, la diode lumineuse STOP se mét à
clignoter; en cas d'enregistrement, la fonction RECORD
est supprimée
et les moteurs
sont déconnectés. En cas de reproduction,
le sens de
marche
est mémorisé, la diode lumineuse
correspondante continue
à
briller et, quand on introduit la cassette, c'est le mode de fonction-
nement qui avait été choisi auparavant qui est déclenché. Le signal d'os-
cillateur de IC 402 est découplé en pin 1 de C 410 et il parvient à
l'entrée d'interruption
du processeur
aprés avoir traversé
le transistor
Q 405. (Voir arrét définitif).
Arrét définitif
Sorties
Record Stand By
Reverse
Montage silencieux
