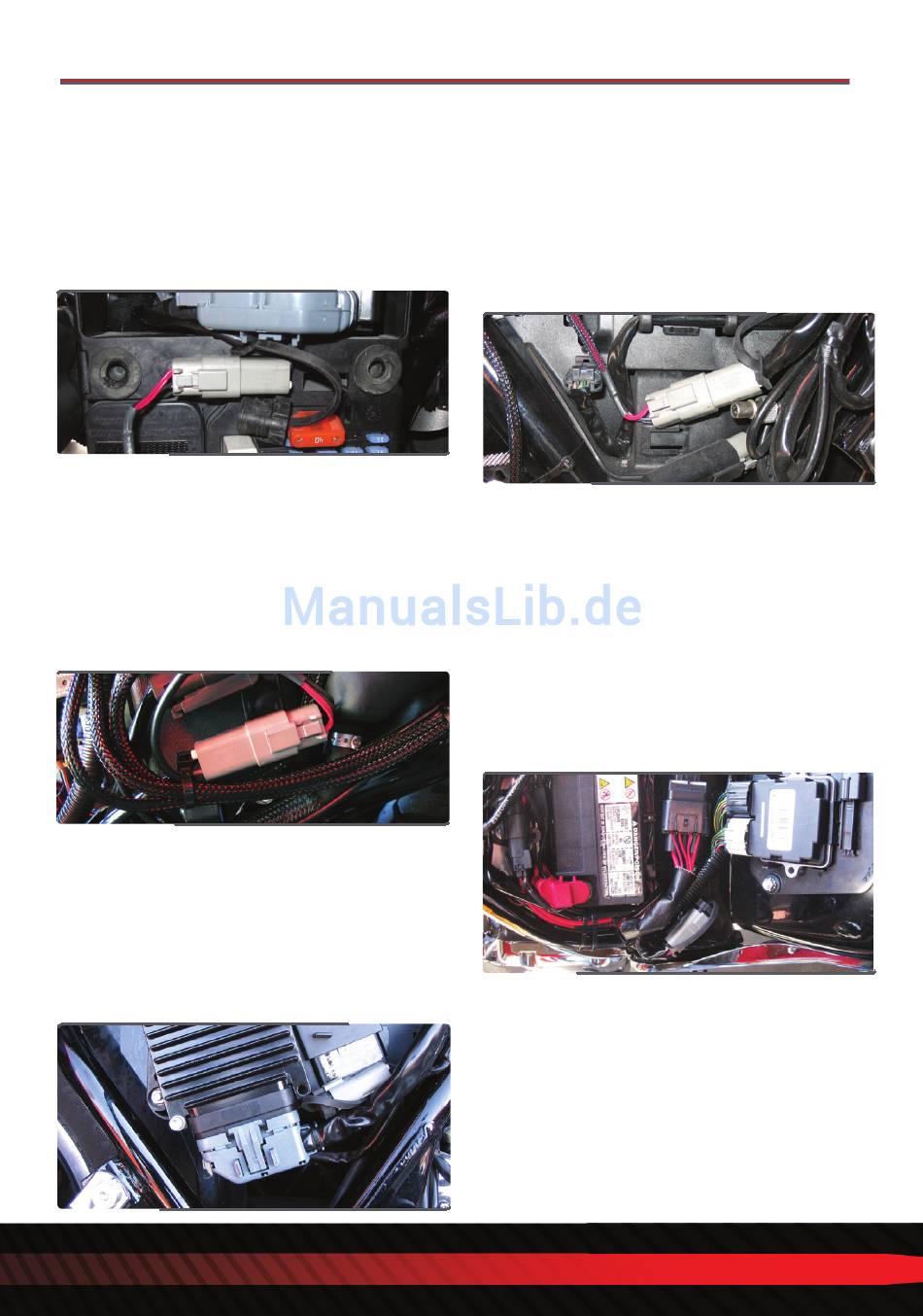

DIAGNOSTIC CONNECTOR LOCATIONS
2004-2016 Dyna Modelle
Der Diagnosestecker befindet sich unter der
linken Seitenverkleidung.Der Stecker ist Hell-
grau mit einer schwarzen Gummikappe.
Hinweis: 2001-2011 Modelle sind mit J 1850 System
ausgerüstet und benötigen PV-1.
Hinweis: Hinweis: 2012-2016 Modelle sind mit Can
Bussystem ausgerüstet und benötigen PV-2
2007-2016 Sportster Modelle
(inclusive XR Modelle)
Der Diagnosestecker befindet sich unter
der linken Seitenverkleidung. Der Stecker ist
Hellgrau mit einer schwarzen Gummikappe.
Hinweis: 2007-2013 Modelle sind mit J 1850 System aus-
gerüstet und benötigen PV-1
Hinweis: 2014-2016 Modelle sind mit Can Bussystem aus-
gerüstet und benötigen PV-2
2002-2007 Touring Modelle
Der Diagnosestecker befindet sich unter der
rechten Seitenverkleidung. Der Stecker ist
Hellgrau mit einer schwarzen Gummikappe.
Hinweis: Die rechte Satteltasche muss demontiert werden.
Hinweis:2002-2007 Modelle sind mit J1850 System aus-
gerüstet und benötigen PV-1
2008-2016 Touring Modelle
Der Diagnosestecker befindet sich unter
der linken Seitenverkleidung. Der Stecker ist
Hellgrau mit einer schwarzen Gummikappe.
Hinweis: Die linke Satteltasche muss demontiert werden.
Hinweis: 2008-2013 Modell sind mit J1850 System aus-
gerüstet und benötigen PV-1
2014-2016 Modelle sind mit Can Bussystem ausgerüstet und
benötigen PV-2
2001-2016 Softail Modelle
Der Diagnosestecker befindet sich unter
dem Sitz in der Nähe des Schutzbleches.
Der Stecker ist Hellgrau mit einer schwarzen
Gummikappe.
Hinweis: Der Sitz muss demontiert werden.
Hinweis: Hinweis: 2001-2011 Modelle sind mit J 1850 System
ausgerüstet und benötigen PV-1.
Hinweis: 2011-2013 CVO-Modelle sind mit Can Bussystem
ausgerüstet und benötigen PV-2.
Hinweis: 2012-2016 Modelle sind mit Can Bussystem
ausgerüstet und benötigen PV-2.
2002-2016 V-Rod Modelle
Der Diagnosestecker befindet sich
unter der vorderen rechten Rahmenver-
kleidung. Der Stecker ist Hellgrau mit einer
schwarzen Gummikappe.
Hinweis: Zur Demontage der Verkleidung wird
Werkzeug benötigt.
Hinweis: 2002-2016 Modelle sind mit J 1850 System
ausgerüstet und benötigen PV-1.
