Guía de instalación
Paso 4: Instrucciones de cableado

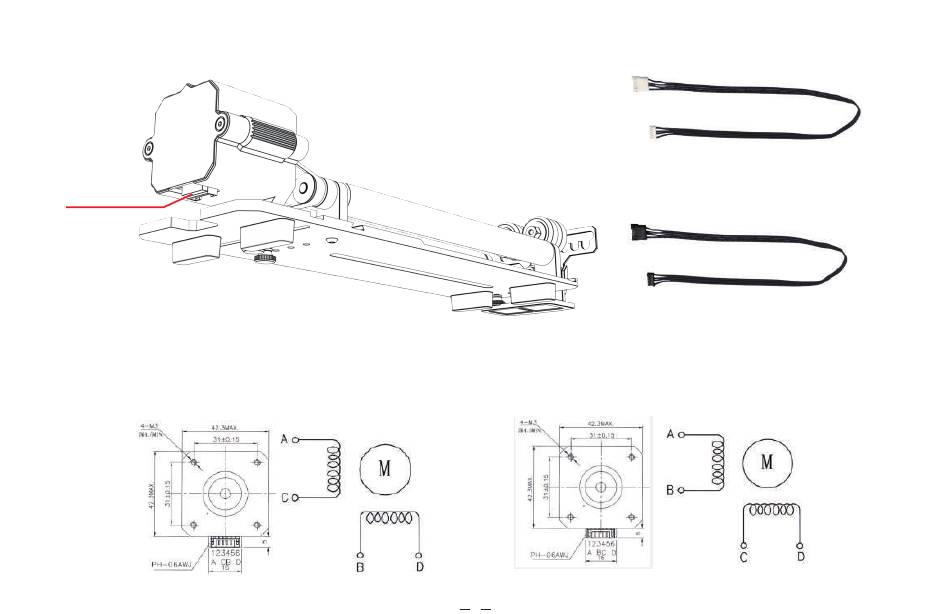

Toma de conexión
El rodillo tiene dos cables de conexión, el enchufe negro y el enchufe blanco, tenga en cuenta que su secuencia de cableado es diferente y hay que conectar con cuidado.
El cable blanco de 4PIN se utiliza para conectar la máquina de grabado láser ATOMSTACK.
El cable negro de 4PIN se utiliza para conectar la máquina de grabado láser de terceros.
El kit de rodillos soporta ATOMSTACK y cortadoras y grabadoras láser de terceros. Es necesario conectarlo al dispositivo y utilizar el software correspondiente para hacerlo
funcionar. Si no se puede conectar, por favor cambie el orden de los cables, y el proceso de cambio se muestra en la Figura 1.1-1.2.
1.1 Secuencia de conexión del cable blanco de la clavija
Enchufe del cable del motor del eje Y
Enchufe del motor del mandril
Enchufe del cable del motor del eje Y
Enchufe del motor del mandril
1.2 Secuencia de conexión del cable negro de la bujía
4
Cable de bujía blanco
Cable de bujía negro
