Guide d'installation
Étape 4 : Instructions de câblage

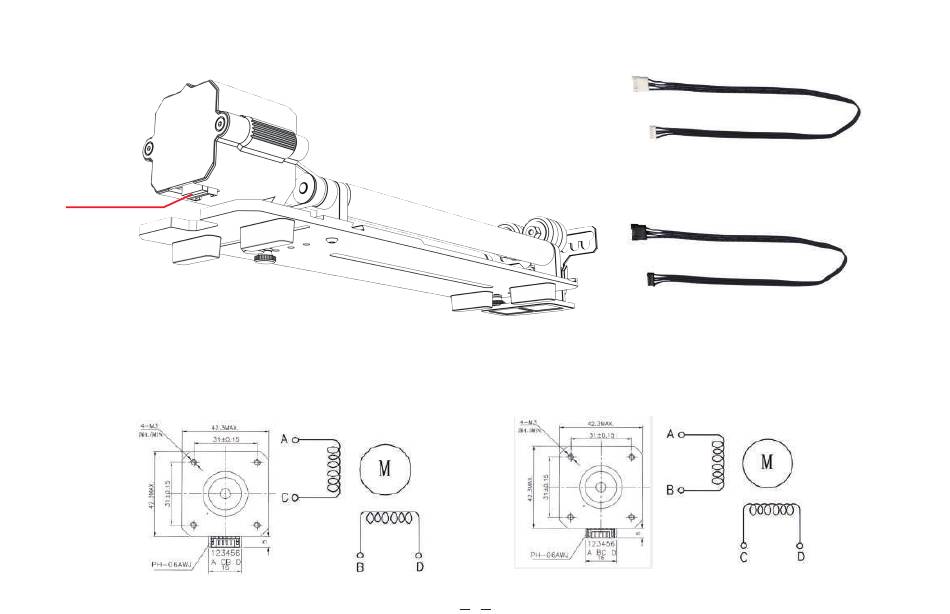

Prise de connexion
Le rouleau a deux fils de connexion, la fiche noire et la fiche blanche, veuillez noter que leur séquence de câblage est différente et que vous devez les connecter soigneusement.
Le fil de la fiche blanche 4PIN est utilisé pour connecter la machine de gravure laser ATOMSTACK.
La fiche noire à 4 broches est utilisée pour connecter la machine de gravure laser d'un autre fabricant.
Le kit de rouleaux est compatible avec les graveurs et les découpeurs laser d' A TOMSTACK et d'autres fabricants. Vous devez le connecter à l'appareil et utiliser le logiciel
correspondant pour le faire fonctionner. S'il ne peut pas être connecté, veuillez modifier l'ordre des fils. Le processus de modification est illustré dans la figure 1.1-1.2.
1.1 Séquence de connexion du fil blanc de la fiche
Fiche du câble du moteur de l'axe Y
Fiche du moteur du mandrin
Fiche du câble du moteur de l'axe Y
Fiche du moteur du mandrin
1.2 Séquence de connexion du fil noir de la bougie
4
Fil de bougie blanc
Fil de bougie noir
