Guida all'installazione
Passo 4: Istruzioni per il cablaggio

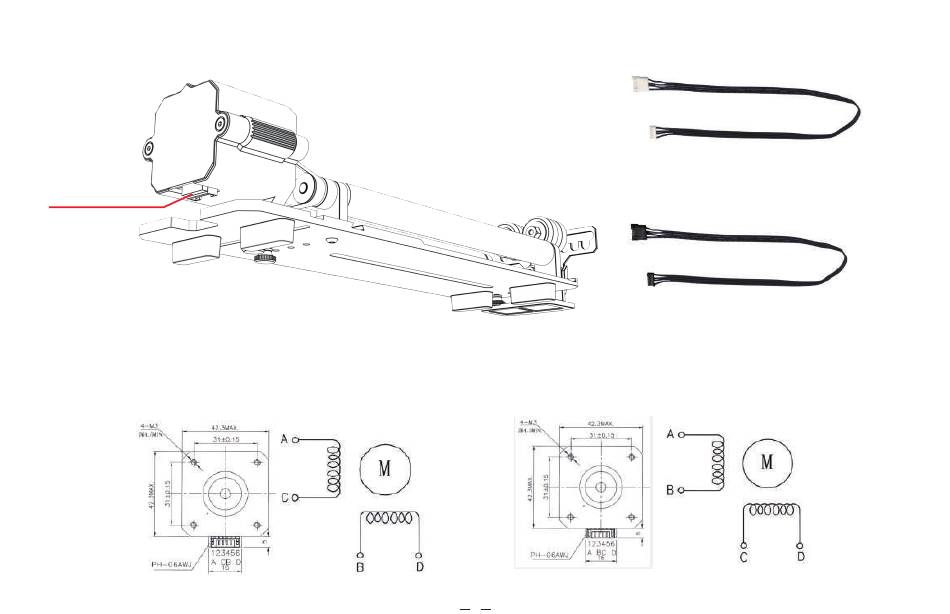

Presa di connessione
Il rullo è dotato di due fili di collegamento, la spina nera e la spina bianca; si prega di notare che la sequenza di cablaggio è diversa ed è necessario collegarla con attenzione.
Il filo bianco a 4 pin è utilizzato per collegare la macchina per incisione laser ATOMSTACK.
Il filo della spina nera a 4 pin è utilizzato per collegare la macchina per incisione laser di terzi.
Il kit di rulli supporta ATOMSTACK e tagliatori e incisori laser di terze parti. È necessario collegarlo al dispositivo e utilizzare il software corrispondente per utilizzarlo. Se non è
possibile collegarlo, cambiare l'ordine dei fili; la procedura di modifica è illustrata nella Figura 1.1-1.2.
1.1 Sequenza di collegamento del filo bianco della spina
Connettore del cavo del motore dell'asse Y
Spina del motore del mandrino
Connettore del cavo del motore dell'asse Y
Spina del motore del mandrino
1.2 Sequenza di collegamento del filo nero della spina
4
Filo della spina bianco
Filo della spina nero
