Lastwiderstand
Signal 0/4...20 mA
Ein Lastwiderstand (Bürde), z.B. der Messwiderstand eines Auswertegerätes, erfordert eine minimale
Versorgungsspannung. Aus der anliegenden Versorgungsspannung ergibt sich für den Widerstand ein
Maximalwert, bei dem noch eine korrekte Funktion möglich ist.
Dieser Widerstand lässt sich mit folgender Gleichung ermitteln:
R
>> maximaler Lastwiderstand
Lmax
U
>> anliegende Versorgungsspannung
S

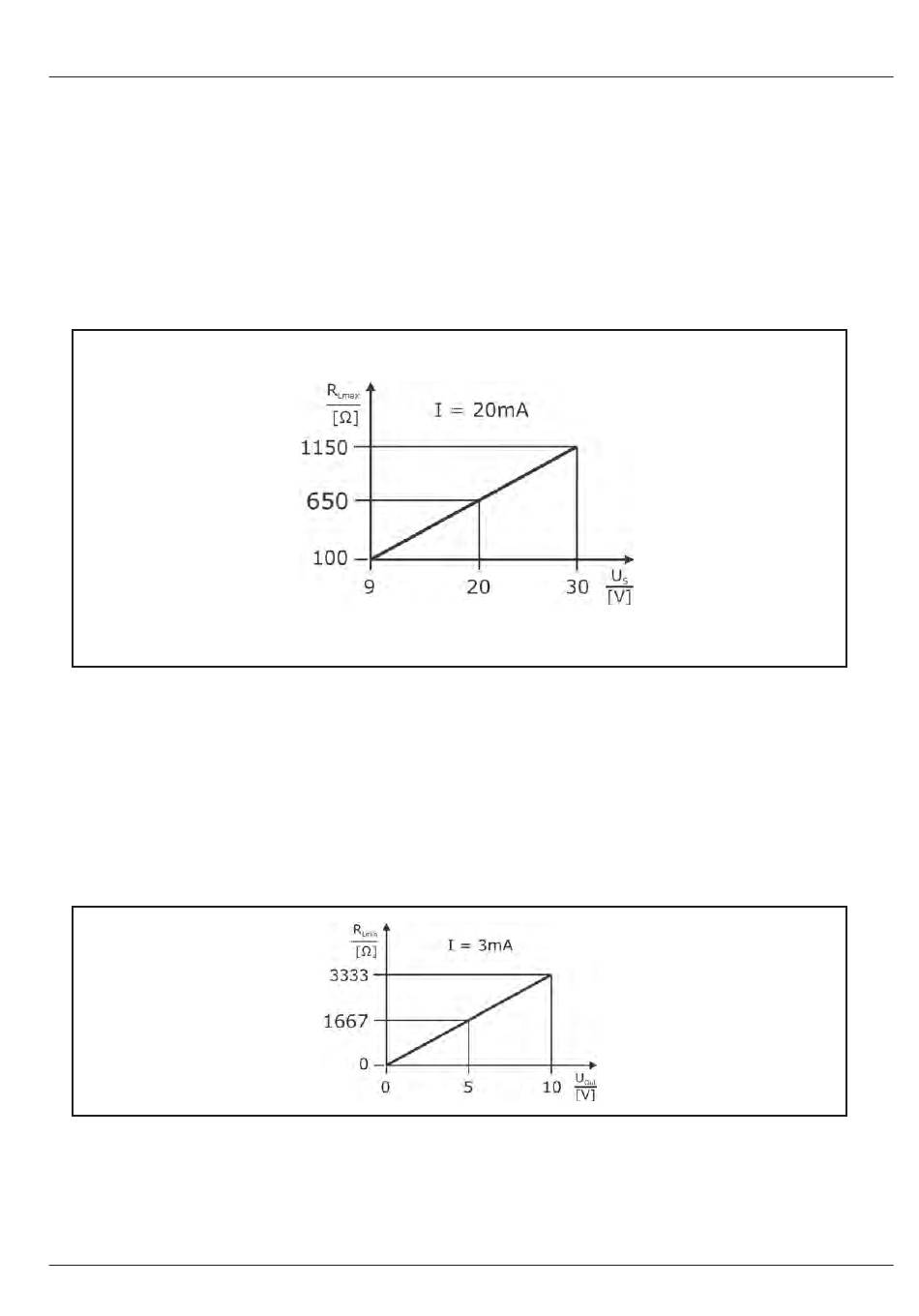

Lastwiderstandkennlinie
Signal 0...10 V
Ein Lastwiderstand (Bürde), z.B. der Messwiderstand eines Auswertegerätes, erfordert bei einer
bestimmten Ausgangsspannung einen Ausgangsstrom. Da dieser Ausgangsstrom begrenzt ist, ergibt
sich für den Widerstand ein Minimalwert, bei dem noch eine korrekte Funktion möglich ist.
Dieser Widerstand lässt sich mit folgender Gleichung ermitteln:
R
>> minimaler Lastwiderstand
Lmin
U
>> Ausgangsspannung
Out
Lastwiderstandkennlinie
8
ACS-CONTROL-SYSTEM GmbH l Lauterbachstr. 57 l D-84307 Eggenfelden l www.acs-controlsystem.de l info@acs-controlsystem.de
R
= (U
- 7 V) / 20mA
Lmax
S
R
= U
/ 3mA
Lmin
Out
