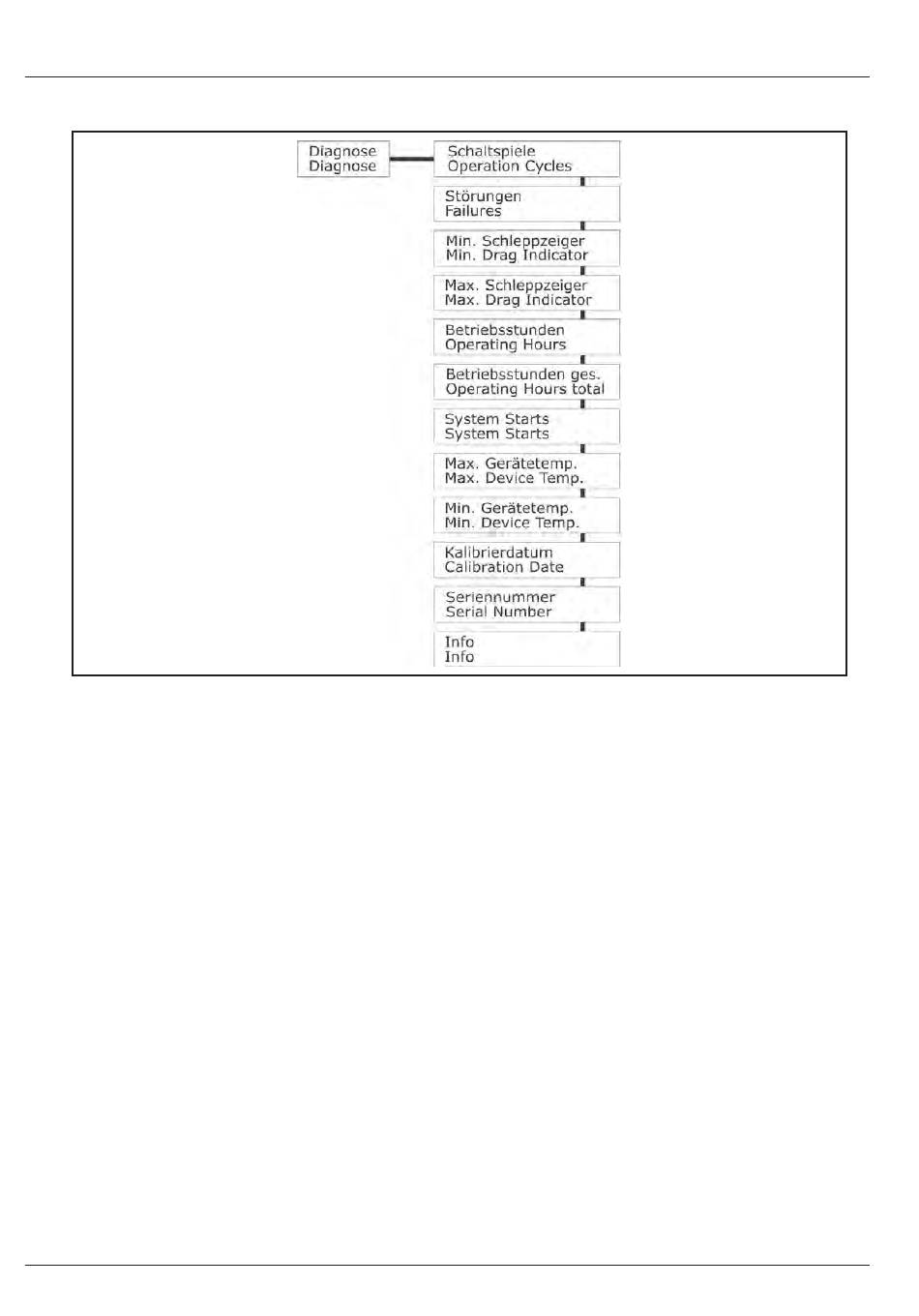

Diagnose

Schaltspiele
Die Anzahl der Schaltspiele je Schaltausgang wird angezeigt.
Ein Schaltspiel ist ein vollständiger Wechsel des Schaltzustandes bis zurück zur Ausgangsstellung, also
deaktiviert – aktiviert - deaktiviert.
Störungen
Das Gerät registriert eine Vielzahl von kurzzeitigen oder auch dauerhaft anliegenden
Funktionsstörungen in Art und Häufigkeit.
Überdruck - Überschreitung des nominalen Messbereichs um 3%
•
Unterdruck - Unterschreitung des nominalen Messbereichs um 3%
•
MSB Überschreitung - Überschreitung des Signalausgangbereichs (je nach Betriebsart)
•
20.5 mA (4-20 mA)
20.5 mA (0-20 mA)
10.5 V (0-10 V)
MSB Unterschreitung - Unterschreitung des Signalausgangbereichs (je nach Betriebsart)
•
3.8 mA (4-20 mA)
-0.4 mA (0-20 mA) – Theoretischer Wert
-0.5 V (0-10 V) – Theoretischer Wert
Sp.1/2/3/4 Fehler – Funktionsstörung am Schaltausgang
•
Ausgangssignal vorhanden, obwohl Schaltausgang deaktiv (es liegt eine externe Spannung am
Schaltausgang an oder Gerätedefekt)
Ausgangssignal nicht vorhanden, obwohl Schaltausgang aktiv (Gerätedefekt)
Kurzschluss am Schaltausgang, obwohl der Schaltausgang deaktiv ist (Gerätedefekt)
• Sp.1/2/3/4 Kurzschluss - Kurzschluss am Schaltausgang
S.Ausg. Leitungsbruch - Leitungsbruch am Signalausgang oder nicht angeschlossener
Signalausgang bei Betriebsart 4-20 mA bzw. 0-20 mA
