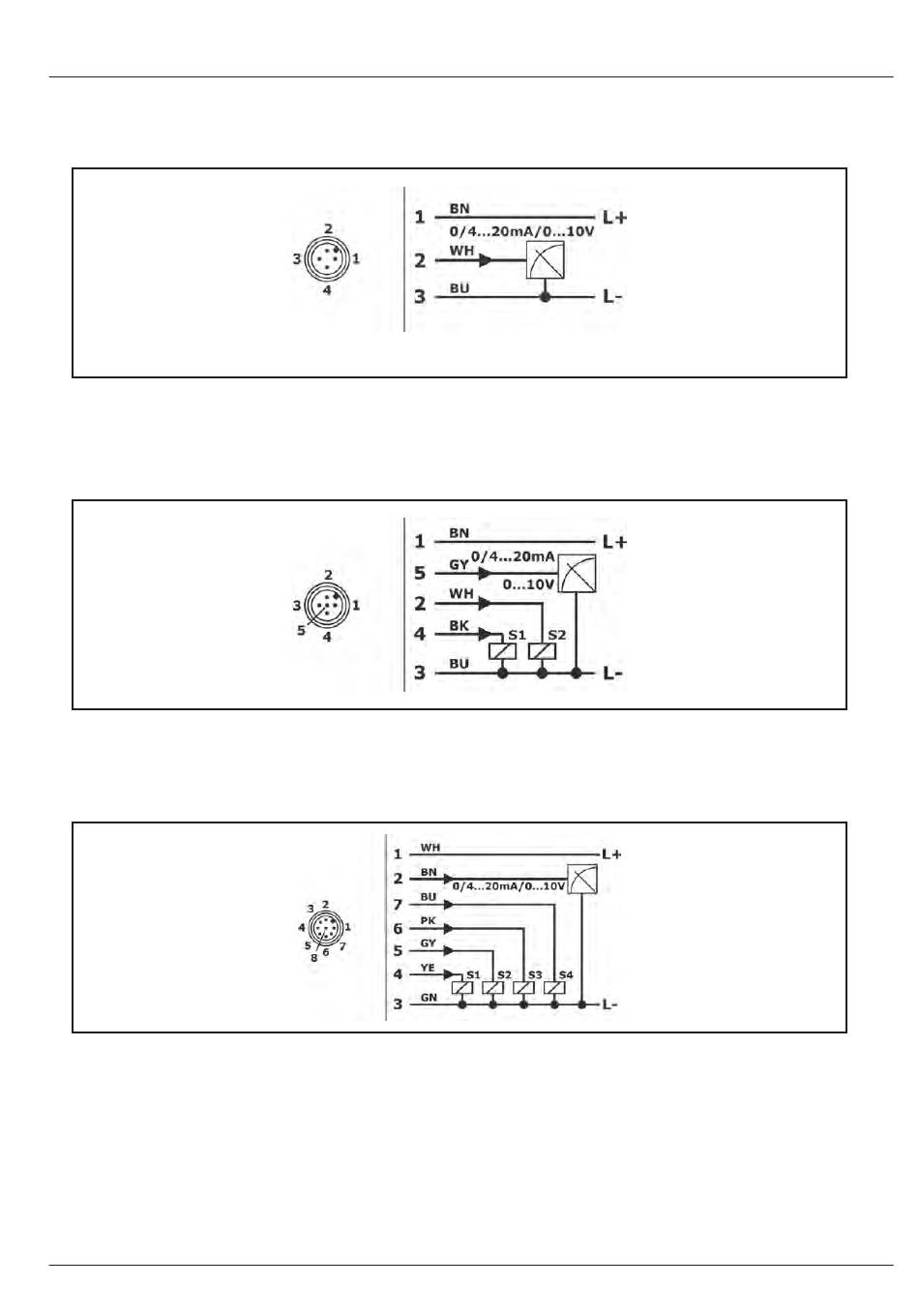

Anschlussschema
Signal 0/4...20 mA / 0...10 V
Aderfarben Standardanschlusskabel M12:
BN = braun, WH = weiß, BU = blau
Das Anschlusskabel ist im Lieferumfang nicht enthalten.
Signal 0/4...20 mA / 0...10 V / 2x PNP Schaltausgang
Aderfarben Standardanschlusskabel M12:
BN = braun, WH = weiß, BU = blau, BK = schwarz, GY = grau
Das Anschlusskabel ist im Lieferumfang nicht enthalten.
Signal 0/4...20 mA / 0...10 V / 4x PNP Schaltausgang
Aderfarben Standardanschlusskabel M12:
WH = weiß, BN = braun, GN = grün, YE = gelb, GY = grau, PK = rosa, BU = blau, RD = rot
Das Anschlusskabel ist im Lieferumfang nicht enthalten.
