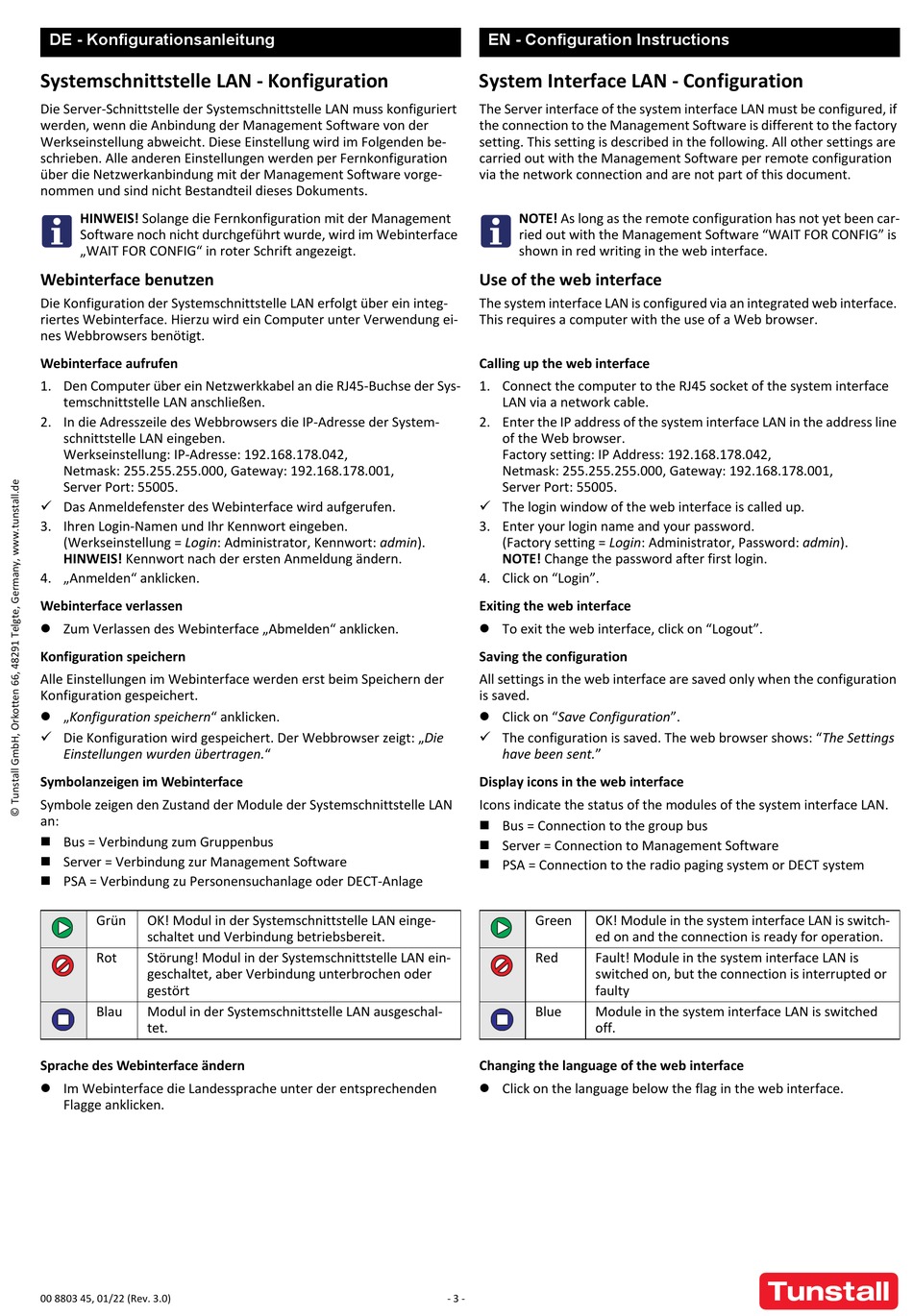

DE - Konfigurationsanleitung
Systemschnittstelle LAN - Konfiguration
Die Server-Schnittstelle der Systemschnittstelle LAN muss konfiguriert
werden, wenn die Anbindung der Management Software von der
Werkseinstellung abweicht. Diese Einstellung wird im Folgenden be-
schrieben. Alle anderen Einstellungen werden per Fernkonfiguration
über die Netzwerkanbindung mit der Management Software vorge-
nommen und sind nicht Bestandteil dieses Dokuments.
HINWEIS! Solange die Fernkonfiguration mit der Management
Software noch nicht durchgeführt wurde, wird im Webinterface
„WAIT FOR CONFIG" in roter Schrift angezeigt.
Webinterface benutzen
Die Konfiguration der Systemschnittstelle LAN erfolgt über ein integ-
riertes Webinterface. Hierzu wird ein Computer unter Verwendung ei-
nes Webbrowsers benötigt.
Webinterface aufrufen
1. Den Computer über ein Netzwerkkabel an die RJ45-Buchse der Sys-
temschnittstelle LAN anschließen.
2. In die Adresszeile des Webbrowsers die IP-Adresse der System-
schnittstelle LAN eingeben.
Werkseinstellung: IP-Adresse: 192.168.178.042,
Netmask: 255.255.255.000, Gateway: 192.168.178.001,
Server Port: 55005.
Das Anmeldefenster des Webinterface wird aufgerufen.
3. Ihren Login-Namen und Ihr Kennwort eingeben.
(Werkseinstellung = Login: Administrator, Kennwort: admin).
HINWEIS! Kennwort nach der ersten Anmeldung ändern.
4. „Anmelden" anklicken.
Webinterface verlassen
Zum Verlassen des Webinterface „Abmelden" anklicken.
Konfiguration speichern
Alle Einstellungen im Webinterface werden erst beim Speichern der
Konfiguration gespeichert.
„Konfiguration speichern" anklicken.
Die Konfiguration wird gespeichert. Der Webbrowser zeigt: „Die
Einstellungen wurden übertragen."
Symbolanzeigen im Webinterface
Symbole zeigen den Zustand der Module der Systemschnittstelle LAN
an:
Bus = Verbindung zum Gruppenbus
Server = Verbindung zur Management Software
PSA = Verbindung zu Personensuchanlage oder DECT-Anlage
Grün
OK! Modul in der Systemschnittstelle LAN einge-
schaltet und Verbindung betriebsbereit.
Rot
Störung! Modul in der Systemschnittstelle LAN ein-
geschaltet, aber Verbindung unterbrochen oder
gestört
Blau
Modul in der Systemschnittstelle LAN ausgeschal-
tet.
Sprache des Webinterface ändern
Im Webinterface die Landessprache unter der entsprechenden
Flagge anklicken.
00 8803 45, 01/22 (Rev. 3.0)
EN - Configuration Instructions
System Interface LAN - Configuration
The Server interface of the system interface LAN must be configured, if
the connection to the Management Software is different to the factory
setting. This setting is described in the following. All other settings are
carried out with the Management Software per remote configuration
via the network connection and are not part of this document.
NOTE! As long as the remote configuration has not yet been car-
ried out with the Management Software "WAIT FOR CONFIG" is
shown in red writing in the web interface.
Use of the web interface
The system interface LAN is configured via an integrated web interface.
This requires a computer with the use of a Web browser.
Calling up the web interface
1. Connect the computer to the RJ45 socket of the system interface
LAN via a network cable.
2. Enter the IP address of the system interface LAN in the address line
of the Web browser.
Factory setting: IP Address: 192.168.178.042,
Netmask: 255.255.255.000, Gateway: 192.168.178.001,
Server Port: 55005.
The login window of the web interface is called up.
3. Enter your login name and your password.
(Factory setting = Login: Administrator, Password: admin).
NOTE! Change the password after first login.
4. Click on "Login".
Exiting the web interface
To exit the web interface, click on "Logout".
Saving the configuration
All settings in the web interface are saved only when the configuration
is saved.
Click on "Save Configuration".
The configuration is saved. The web browser shows: "The Settings
have been sent."
Display icons in the web interface
Icons indicate the status of the modules of the system interface LAN.
Bus = Connection to the group bus
Server = Connection to Management Software
PSA = Connection to the radio paging system or DECT system
Green
OK! Module in the system interface LAN is switch-
ed on and the connection is ready for operation.
Red
Fault! Module in the system interface LAN is
switched on, but the connection is interrupted or
faulty
Blue
Module in the system interface LAN is switched
off.
Changing the language of the web interface
Click on the language below the flag in the web interface.
- 3 -
