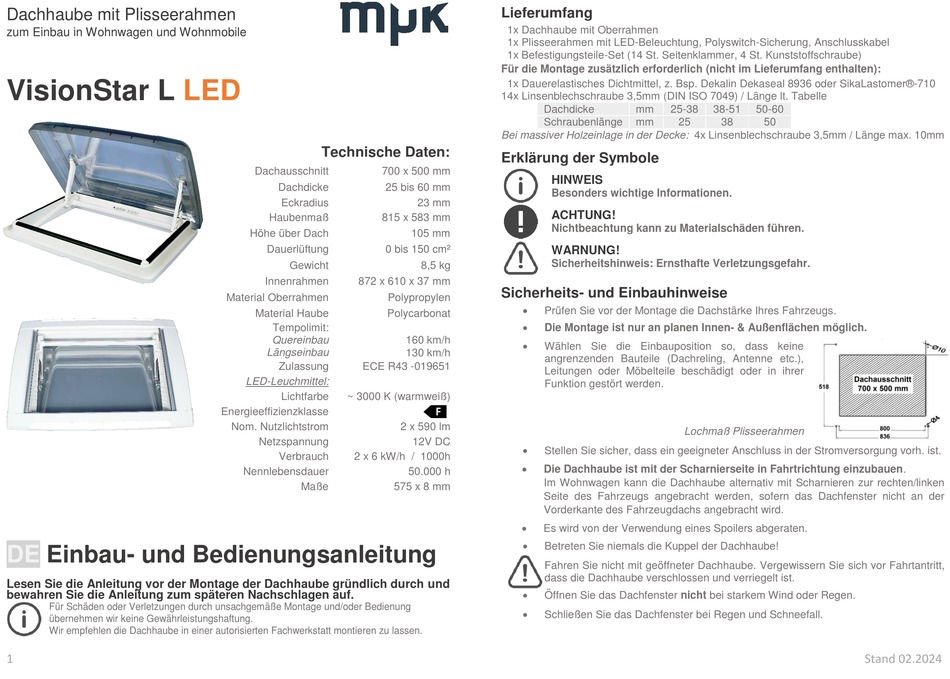

Dachhaube mit Plisseerahmen
zum Einbau in Wohnwagen und Wohnmobile
VisionStar L
LED
DE
Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaftung.
Wir empfehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
1
Technische Daten:
Dachausschnitt
700 x 500 mm
Dachdicke
25 bis 60 mm
Eckradius
Haubenmaß
815 x 583 mm
Höhe über Dach
Dauerlüftung
0 bis 150 cm²
Gewicht
Innenrahmen
872 x 610 x 37 mm
Material Oberrahmen
Polypropylen
Material Haube
Polycarbonat
Tempolimit:
Quereinbau
Längseinbau
Zulassung
ECE R43 -019651
LED-Leuchmittel:
Lichtfarbe
~ 3000 K (warmweiß)
Energieeffizienzklasse
Nom. Nutzlichtstrom
2 x 590 lm
Netzspannung
Verbrauch
2 x 6 kW/h / 1000h
Nennlebensdauer
Maße
575 x 8 mm
Lieferumfang
1x Dachhaube mit Oberrahmen
1x Plisseerahmen mit LED-Beleuchtung, Polyswitch-Sicherung, Anschlusskabel
1x Befestigungsteile-Set (14 St. Seitenklammer, 4 St. Kunststoffschraube)
Für die Montage zusätzlich erforderlich (nicht im Lieferumfang enthalten):
1x Dauerelastisches Dichtmittel, z. Bsp. Dekalin Dekaseal 8936 oder SikaLastomer®-710
14x Linsenblechschraube 3,5mm (DIN ISO 7049) / Länge lt. Tabelle
Dachdicke
Schraubenlänge
Bei massiver Holzeinlage in der Decke: 4x Linsenblechschraube 3,5mm / Länge max. 10mm
Erklärung der Symbole
HINWEIS
Besonders wichtige Informationen.
23 mm
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen.
105 mm
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
8,5 kg
Sicherheits- und Einbauhinweise
Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs.
Die Montage ist nur an planen Innen- & Außenflächen möglich.
160 km/h
Wählen Sie die Einbauposition so, dass keine
130 km/h
angrenzenden Bauteile (Dachreling, Antenne etc.),
Leitungen oder Möbelteile beschädigt oder in ihrer
Funktion gestört werden.
12V DC
Stellen Sie sicher, dass ein geeigneter Anschluss in der Stromversorgung vorh. ist.
Die Dachhaube ist mit der Scharnierseite in Fahrtrichtung einzubauen.
50.000 h
Im Wohnwagen kann die Dachhaube alternativ mit Scharnieren zur rechten/linken
Seite des Fahrzeugs angebracht werden, sofern das Dachfenster nicht an der
Vorderkante des Fahrzeugdachs angebracht wird.
Es wird von der Verwendung eines Spoilers abgeraten.
Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.
Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.
Schließen Sie das Dachfenster bei Regen und Schneefall.
mm
25-38
38-51
50-60
mm
25
38
50
Lochmaß Plisseerahmen
Stand 02.2024
