Kabel anschließen
Kabel anschließen
Um das mitgelieferte Audiokabel anzuschließen:
f
Schließen Sie den abgewinkelten 3-poligen Stecker des Audiokabels an den Anschluss
Um das mitgelieferte Netzkabel anzuschließen:
f
Schließen Sie den abgewinkelten 4-poligen Stecker des Netzkabels an den Anschluss
f
Verbinden Sie die STAS2-Anschlussklemme des Netzkabels mit der STAK2-Anschlussklemme des Netzteils und verrie-
geln Sie die Kabelsicherung.
Um das mitgelieferte Control-Kabel anzuschließen:
f
Schließen Sie den abgewinkelten 6-poligen Stecker des Control-Kabels an den Anschluss

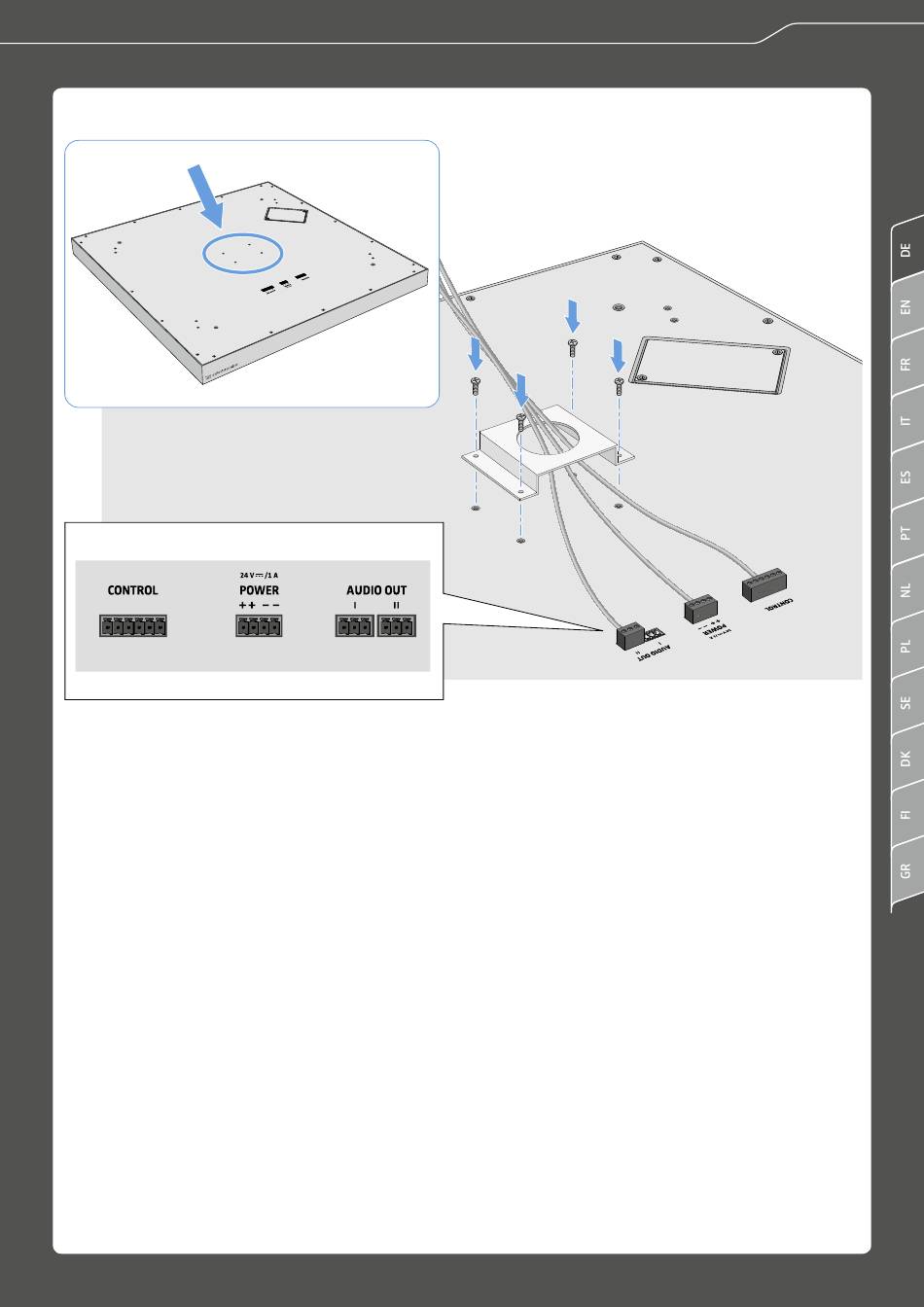

Um die Kabelführung zu montieren:
f
Führen Sie die drei Kabel wie in der Abbildung dargestellt durch das Loch in der Mitte der Kabelführung.
f
Schrauben Sie die Kabelführung mit den vier zugehörigen Schrauben in der Mitte des SL Ceiling Mic wie in der Abbildung
dargestellt fest.
AUDIO I
oder
AUDIO II
an.
POWER
an.
CONTROL
an.
SL Ceiling Mic | 13
