Tonarmsteuerung
Die Bewegung des Tonarmes fiir das automati-
sche Auf- und Absetzen werden durch die an
der Unterseite des Kurvenrades (193) vor-
handenen Steverkurven bei einer Drehung des
Kurvenrades um 360° hervorgerufen.
Als Steuerorgane fiir das Anheben und Absen-
ken wirken dabei der Haupthebel (223) und
der Heberbolzen (244) fiir die Horizontalbe-
wegung des Tonarmes der Haupthebel (223)
mit dem Segment (240).
"Die Tonarmaufsetzautomatik ist fiir 30 cm-
und 17 cm=Schallplatten ausgelegt und mit
der Umschaltung der Plattenteller-Drehzah-
len gekoppelt. Die Aufsetzpunkte des Ton-
"armes werden durch Anschlag des Federbol~
zens des Segments (240) an die Stellschiene
(212) bestimmt, die nur uahrend des Wech-
selvorganges durch den Haupthebel (223) an-
gehoben wird und damit in den Schwenkbe-
reich das am Segment angeordneten Federbol-
zen gelangt. Mit Beendigung des Aufsetz—
bzw. Wechselvorganges (Absenken des Tonar-
mes auf die Schallplatte) wird die Stell-
schiene (212) wieder freigegeben, die in
die Normallage zurtickgeht. Dadurch gelangt
diese aus dem Bereich des Federbolzens, so
daB ftir den Abspielvorgang die Horizontal-
bewegung des Tonarmes ungehindert mdglich
ist.
Tonarm- Aufsetz- und
Hebeeinrichtung (Tonarmiift)
Der Tonarmlift gestattet das behutsame Auf-
setzen des Tonarmes an jeder beliebigen
Stelle (auGerhalb des Abstellbereiches) der
Schallplatte.
Durch Betitigean der Griffstange (44) (ver-
schieben nach vorne) dreht sich die Hubkur-
ve (235), Diese Bewegung wird uber die
Stellschiene (212) auf den Heberbolzen iiber-
tragen, der somit den Tonarm anhebt.

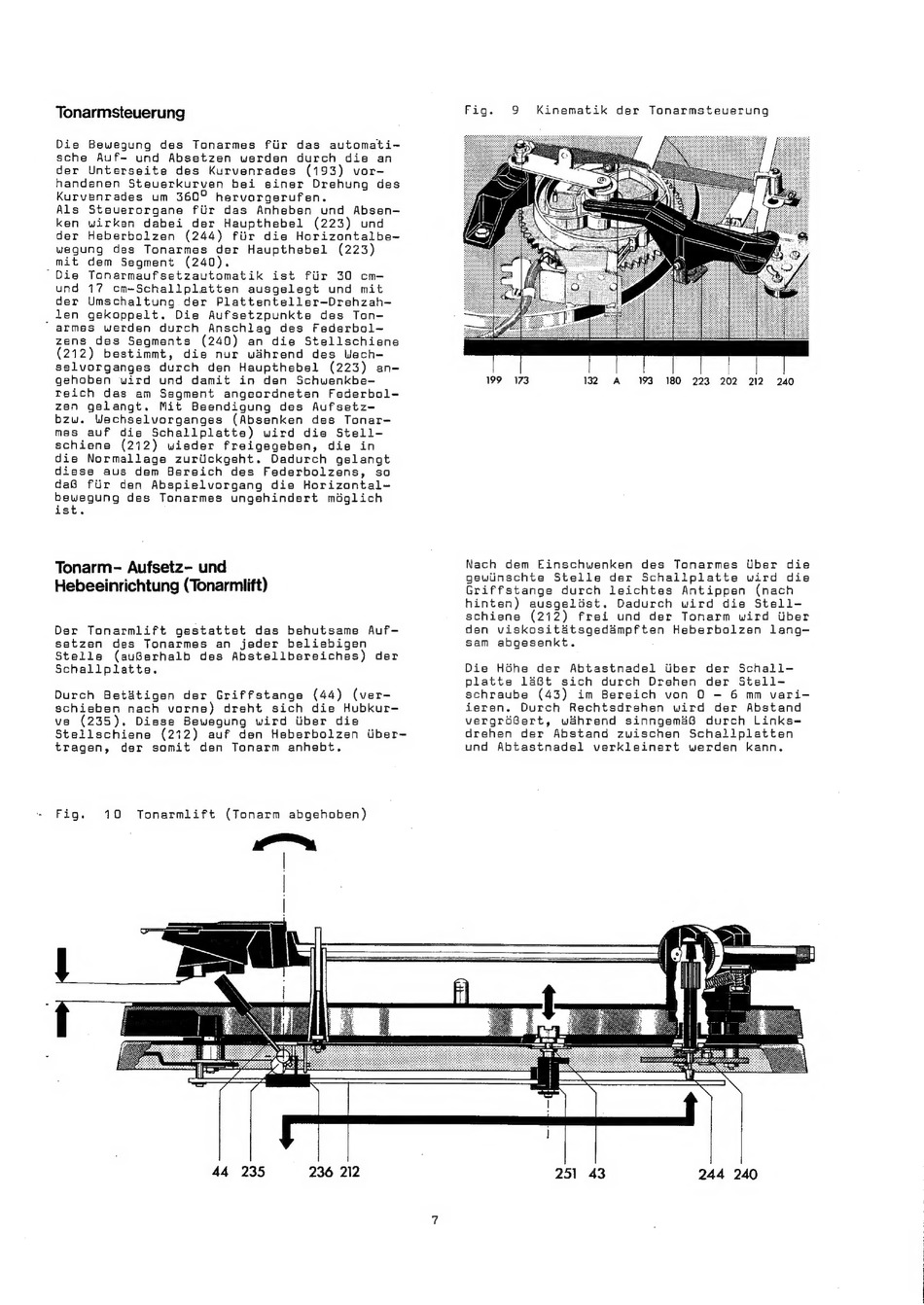

Fig. 10 Tonarmlift (Tonarm abgehoben)
Fig. 9 Kinematik der Tonarmsteuerung
199 173 132, A 193 180 223 202 212 240
Nach dem Einschwenken des Tonarmes Uber die
gewiinschte Stelle der Schallplatte wird die
Griffstange durch leichtes Antippen (nach
hinten) ausgelést. Dadurch wird die Stell-
schiene (212) frei und der Tonarm wird tiber
den viskositatsgedampften Heberbolzen lang-
sam abgesenkt.
Die H6he der Abtastnadel Uber der Schall—-
platte 1ld48t sich durch Drehen der Stell-
schraube (43) im Bereich von OD = 6 mm vari-
jieren. Durch Rechtsdrehen wird der Abstand
vergroéBert, wahrend sinngema8 durch Links-
drehen der Abstand zwischen Schallplatten
und Abtastnadel verkleinert werden kann.
44 235 236 212
251 43 244 240
