Defekt
Tonarm setzt nicht
am Rande der Schall-
platte auf.
Tonarm wird beim Ein-
schwenken durch
Schallplatte behin-
dert.
Tonarm setzt nach Be=-
tatigung der Absenk—
vorrichtung nicht auf
die Schallplatte auf.
Tonarm senkt sich
nach Betdtigen der
Absenkvorrichtung zu
schnell auf die
Schallplatte ab.
Tonarm kehrt nach dem
Aufsetzen von Hand
unmittelbar mach An-
laufen des Platten-
tellers auf die
Sttitze zuriick

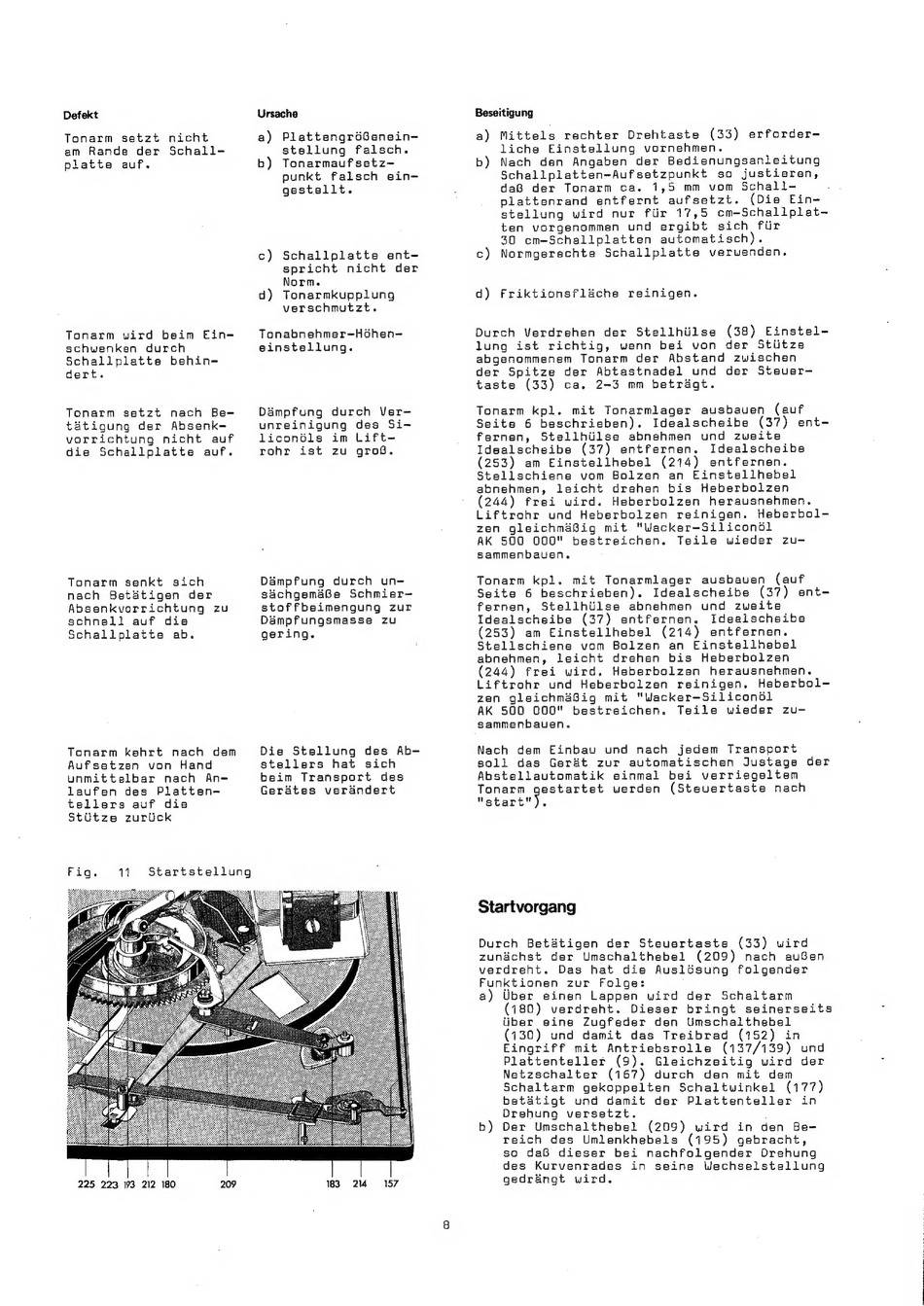

Fig. 11. Startstellung
225 223 193 212 180 209
Ursache
a) Plattengré8enein-
stellung falsch.
b) Tonarmaufsetz-~
punkt falsch ein-
gestellt.
c) Schallplatte ent-
spricht nicht der
Norm.
d) Tonarmkupplung
verschmutzt.
Tonabnehmer—HGhen-
einstellung.
Dampfung durch Ver-
unreinigung des Si-
licontls im Lift-
rohr ist zu gros.
Dampfung durch un=-
sdchgemaGe Schmier-
stoffbeimengung zur
Daémpfungsmasse zu
gering.
Die Stellung des Ab-
stellers hat sich
beim Transport des
Gerdtes verdndert
183 214157
Beseitigung
a) Mittels rechter Drehtaste (33) erforder-
liche Einstellung vornehmen.
b) Nach den Angaben der Bedienungsanleitung
Schallplatten-Aufsetzpunkt so justieren,
daB der Tonarm ca. 1,5 mm vom Schall-
plattenrand entfernt aufsetzt. (Die Ein-
stellung wird nur fiir 17,5 cm-Schallplat-—
ten vorgenommen und ergibt sich flir
30 cm-Schallplatten automatisch).
c) Normgerechte Schallplatte verwenden.
d) Friktionsfla&che reinigen.
Durch Verdrehen der Stellhiilse (38) Einstel-
lung ist richtig, wenn bei von der Stiitze
abgenommenem Tonarm der Abstand zwischen
der Spitze der Abtastnadel und der Steuer
taste (33) ca. 2-3 mm betragt.
Tonarm kpl. mit Tonarmlager ausbauen (auf
Seite 6 beschrieben). Idealscheibe (37) ent-
fernen, Stellhiilse abnehmen und zueite
Idealscheibe (37) entfernen. Idealscheibe
(253) am Einstellhebel (214) entfernen.
Stellschiene vom Bolzen an Einstellhebel
abnehmen, leicht drehen bis Heberbolzen
(244) frei wird. Heberbolzen herausnehmen.
Liftrohr und Heberbolzen reinigen. Heberbol-
zen gleichm&Big mit ""Wacker=Silicondl
AK 500 000" bestreichen. Teile wieder zu-
sammenbauen.
Tonarm kpl. mit Tonarmlager ausbauen (auf
Seite 6 beschrieben). Idealscheibe (37) ent-
fernen, Stellhiilse abnehmen und zueite
Idealscheibe (37) entfernen. Idealscheibe
(253) am Einstellhebel (214) entfernen.
Stellschiene vom Bolzen an Einstellhebel
abnehmen, leicht drehen bis Heberbolzen
(244) frei wird. Heberbolzen herausnehmen.
Liftrohr und Heberbolzen reinigen. Heberbol-
zen gleichmaBig mit ""Wacker-Silicaondl
AK 500 O00" bestreichen. Teile wieder zu-
sammenbauen.
Nach dem Einbau und nach jedem Transport
soll das Gerdt zur automatischen Justage der
Abstellautomatik einmal bei verriegeltem
Tonarm gestartet werden (Stevertaste nach
netart")
Startvorgang
Durch Betatigen der Steuertaste (33) wird
zundchst der Umschalthebel (209) nach auBen
verdreht. Das hat die Ausltsung folgender
Funktionen zur Folge:
a) Uber einen Lappen wird der Schaltarm
(180) verdreht. Dieser bringt seinerseits
tiber eine Zugfeder den Umschalthebel
(130) und damit das Treibrad (152) in
Eingriff mit Antriebsrolle (137/139) und
Plattenteller (9). Gleichzeitig wird der
Netzschalter (167) durch den mit dem
Schaltarm gekoppelten Schaltuwinkel (177)
betatigt und damit der Plattenteller in
Drehung versetzt. .
b) Der Umschalthebel (209) wird in den Be=
reich des Umlenkhebels (195) gebracht,
so daB dieser bei nachfolgender Drehung
des Kurvenrades in seine Wechselstellung
gedr&ngt wird.
