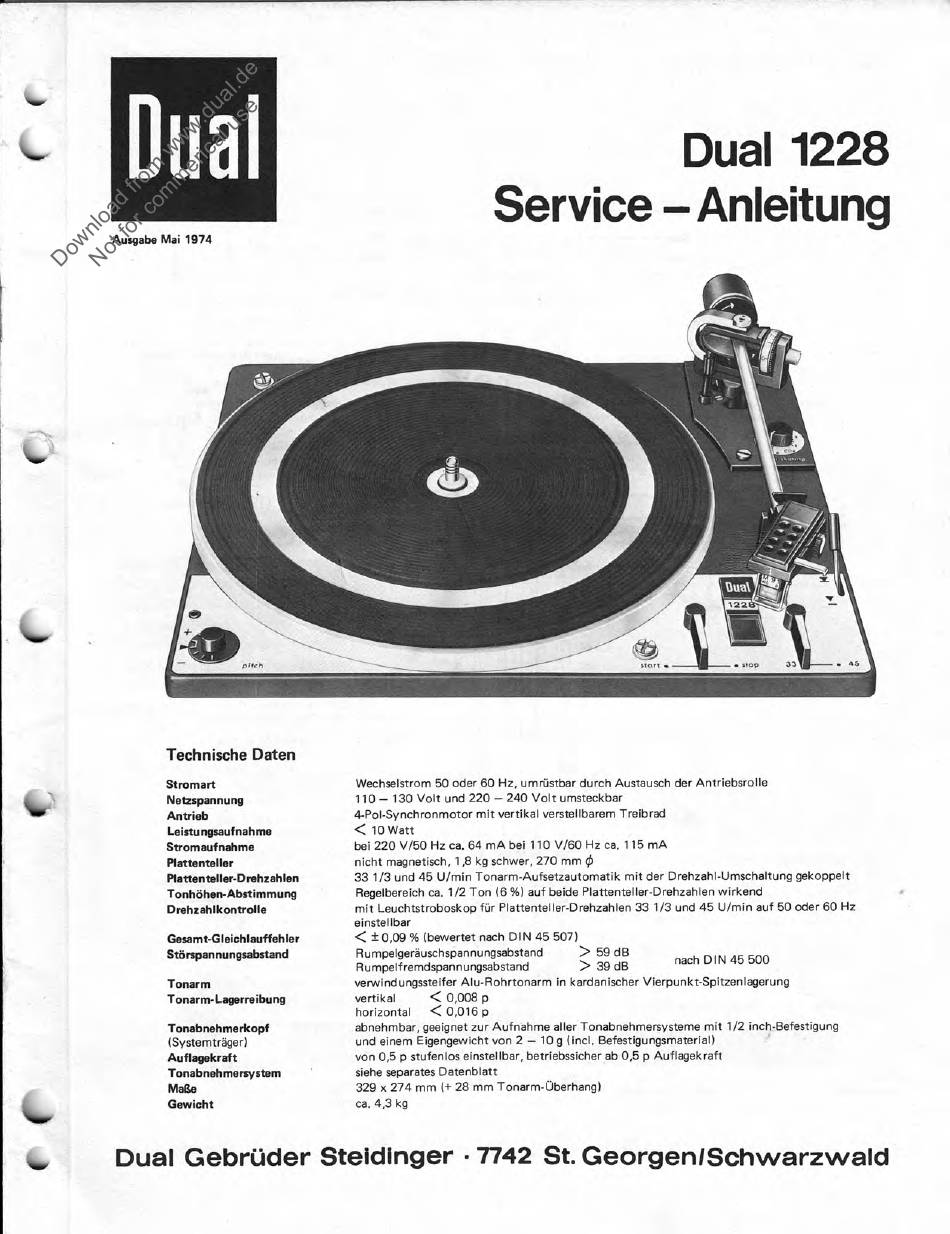

Dual 1228 Serviceanleitung
Vorschau ausblenden Andere Handbücher für 1228:

Werbung

Dual
Ausgabe Mai 1974
Technische Daten
Dual 1228
Service Anleitung
Stromart
Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der Antriebsrolle
Netzspannung
110— 130 Volt und 220 — 240 Volt umsteckbar
Antrieb
4-Pol-Synchronmotor mit vertikal verstellbarem Treibrad
Leistungsaufnahme
< 10 Watt
Stromaufnahme
bei 220 V/50 Hz ca. 64 mA bei 110 V/60 Hz ca. 115 mA
Plattenteller
nicht magnetisch, 18 kg schwer, 270 mm
Plattenteller-Drehzahlen
33 1/3 und 45 U/min Tonarm-Aufsetzautomatik mit der Drehzahl-Umschaltung gekoppelt
Tonhöhen-Abstimmung
Regelbereich ca. 1/2 Ton (6%) auf beide Plattenteller-Drehzahlen wirkend
Drehzahlkontrolle
mit Leuchtstroboskop für Plattenteller-Drehzahlen 33 1/3 und 45 U/min auf 50 oder 60 Hz
einstellbar
Gesamt-Gleichlauffehler
< ± 0,09 % (bewertet nach DIN 45507)
Störspannungsabstand
Rumpelgeräuschspannungsabstand
> 59 dB
nach DIN 45 500
Rumpelfremdspannungsabstand
> 39 dB
Tonarm
verwindungssteifer Alu-Rohrtonarm in kardanischer Vierpunkt-Spitzenlagerung
Tonarm-Lagerreibung
vertikal
< 0,008 p
horizontal
< 0,016 p
Tonabnehmerkopf
abnehmbar, geeignet zur Aufnahme aller Tonabnehmersysteme mit 1/2 inch-Befestigung
(Systemträger)
und einem Eigengewicht von 2 — 10 g
Befestigungsmaterial)
Auflagekraft
von 0,5 p stufenlos einstellbar, betriebssicher ab 0,5 p Auflagekraft
Tonabnehmersystem
siehe separates Datenblatt
Maße
329 x 274 mm (+ 28 mm Tonarm -Überhang)
Gewicht
ca. 4,3 kg
Dual Gebrüder SteldInger • 7742 St. GeorgenISchwarzwald
