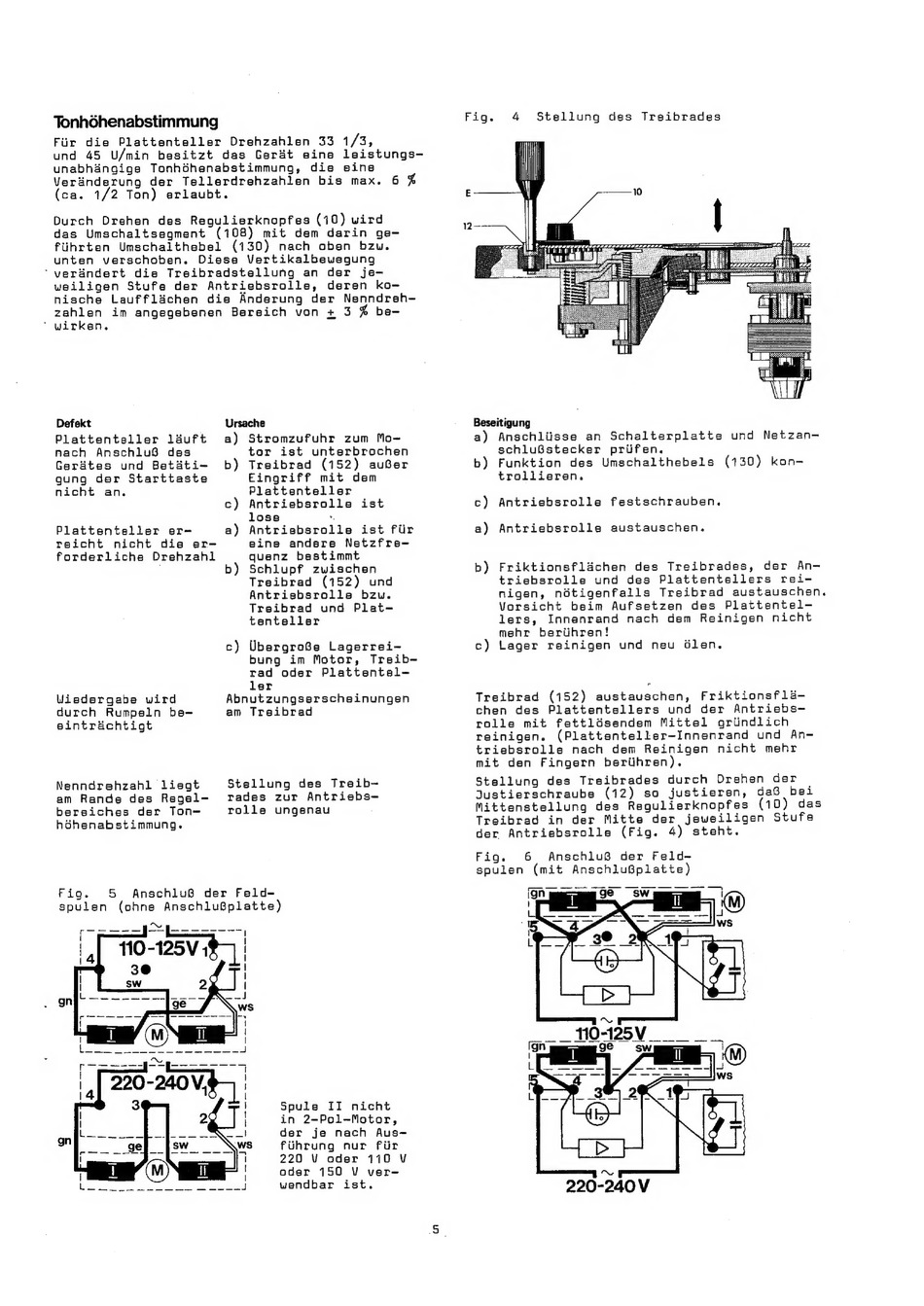

Tonhdhenabstimmung
Fiir die Plattenteller Drehzahlen 33 1/3,
und 45 U/min besitzt das Gerdt eine leistungs-
unabhangige Tonhéhenabstimmung, die eine
Verdnderung der Tellerdrehzahlen bis max. 6 %
(ca. 1/2 Ton) eriaubt.
Durch Drehen des Regulierknopfes (10) wird
das Umschaltsegment (108) mit dem darin ge-
flihrten Umschalthebel (130) nach oben bzw.
unten verschoben. Diese Vertikalbewegung
~verdndert die Treibradstellung an der je-
weiligen Stufe der Antriebsrolle, deren ko-
nische Lauffldchen die Anderung der Nenndreh-
zahlen im angegebenen Bereich von + 3 % be-
* wirken.
Defekt Ursache
Plattenteller lduft a) Stromzufuhr zum Mo
nach AnschluS des tor ist unterbrochen
Gerdtes und Betdti~ b) Treibrad (152) auGer
gung der Starttaste Eingriff mit dem
nicht an. Plattenteller
c) Antriebsrolle ist
lose 7
Plattenteller ar- a) Antrisbsrolle ist flr
eine andere Netzfre-
quenz bestimmt
b) Schlupf zwischen
Treibrad (152) und
Antriebsrolle bzw.
Treibrad und Plat—
tenteller
reicht nicht die er-
forderliche Drehzahl
c) UbergroGe Lagerrei-
bung im Motor, Treib-
rad oder Plattentel-
ler
Abnutzungserscheinungen
am Treibrad
Wiedergabe wird
durch Rumpeln be-
eintrachtigt
Fig. 5 Anschlu@ der Feld-
spulen (ohne Anschlu@platte)
110-125V i$,
3®@
Spule II nicht
in 2-Pol-Motor,
der je nach Aus-=-
fihrung nur flr
220 V oder 110 V
oder 150 V ver-
wendbar ist.
Fig. 4 Stellung des Treibrades
Beseitigung
a) Anschliisse an Schalterplatte und Netzan-
schlu@stecker priifen.
b) Funktion des Umschalthebels (130) kon-
trollieren.
c) Antriebsrolle festschrauben.
a) Antriebsrolle austauschen.
b) Friktionsflachen des Treibrades, der An-
triebsrolle und des Plattentellers rei-
nigan, nétigenfalls Treibrad austauschen.
Vorsicht beim Aufsetzen des Plattentel-
lers, Innenrand nach dem Reinigen nicht
mehr beriihren!
c) Lager reinigen und neu Glen.
Treibrad (152) austauschen, Friktionsfla-
chen des Plattentellers und der Antriebs-—
rolle mit fettlésendem Mittel griindlich
reinigan. (Plattenteller-Innenrand und An-
triebsrolle nach dem Reinigen nicht mehr
mit den Fingern berihren).
Fig. 6 Anschlu® der Feld-
spulen (mit AnschluGplatte)
220-240V
