Alle Geräte, welche in redundanten Netzen die PRP-Funktion nutzen sollen, müssen
Telegramme mit einer Länge von bis zu 1532 Byte (oversize frames) verarbeiten können.
Wenn diese Funktion nicht unterstützt wird, kann es zu Datenverlust kommen.
Konfigurationsbeispiel für ein PRP-Netz

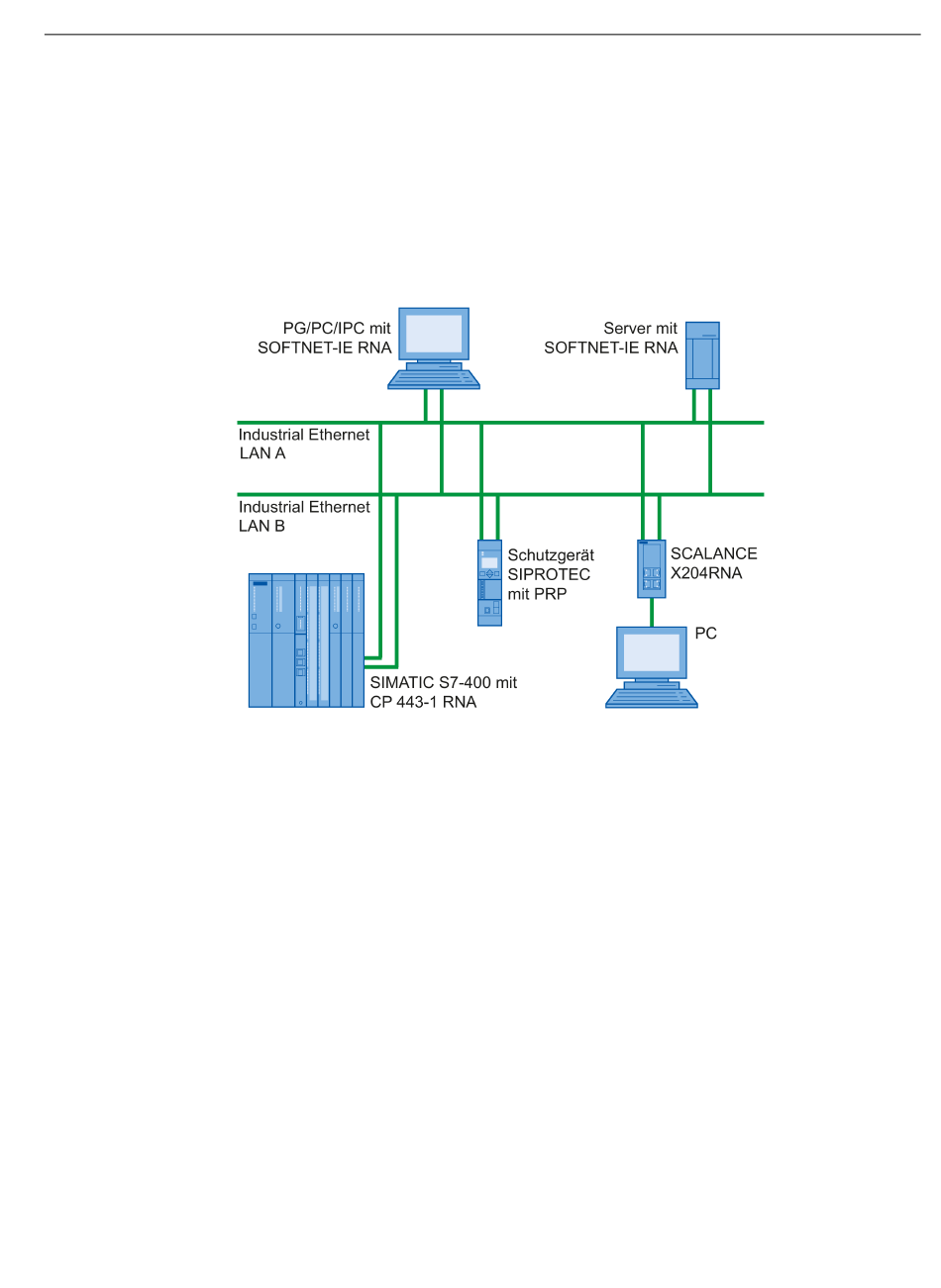

Die nachfolgende Abbildung zeigt Möglichkeiten zum Anschluss von Geräten in einer
Netztopologie, in welcher das Parallel Redundancy Protocol (PRP) genutzt wird.
Bild 1-2
CP 443-1 RNA
Gerätehandbuch, 03/2019, C79000-G8900-C299-04
Konfigurationsbeispiel für eine Netztopologie mit PRP
Anwendung und Funktionen
1.3 Netztopologie mit Redundanz (PRP)
17
