Hinweise Zum Betrieb Des Reglers - Simprop Electronic Magic-Control 30-16 Betriebsanleitung

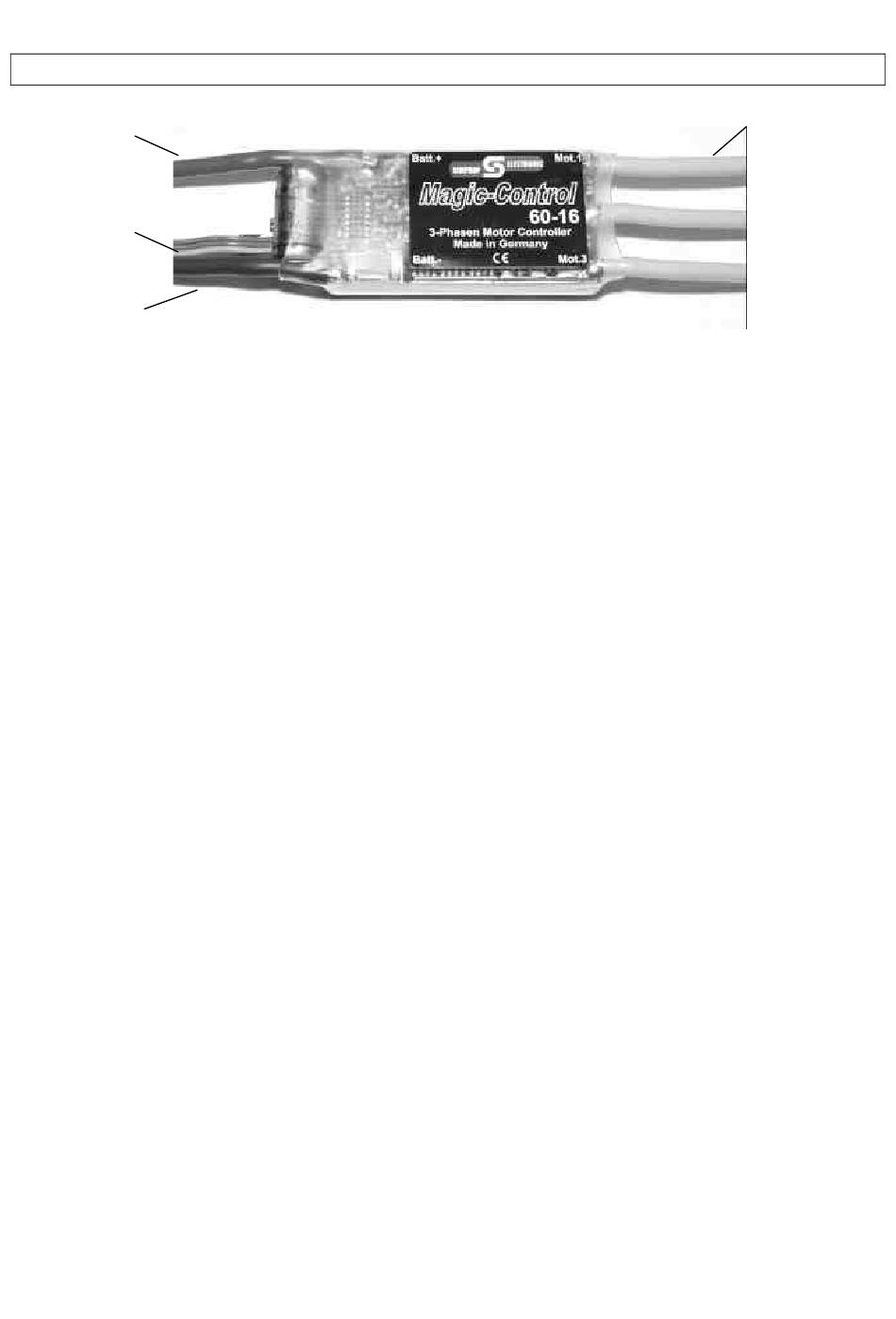

Hinweise zum Betrieb des Reglers

Rot = Akku
Plus
JR Kabel in
den
Empfänger
stecken
Schwarz =
Akku Minus
•
•
•
Motor
Es können Drehstrom-Motoren mit oder ohne Sensoren angesteuert werden. Bei
Sensormotoren bleiben die Sensoren bzw. die Sensor-Zuleitungen unbenutzt.
•
Motoranschluss
Die Anschlussreihenfolge der Motorkabel ist beliebig. Zur Drehrichtungsumkehr müssen zwei
beliebige Motorkabel getauscht werden.
•
Steckverbinder
Der Regler sollte mit verpolungssicheren Steckverbindern an den Akku angeschlossen werden.
Wir empfehlen 4mm Goldstecker in folgender Kombination:
•
Motorkabel
Die Motorkabel sollten möglichst direkt an den Motor angelötet werden. Wird eine
Steckverbindung verwendet, sollten nur hochwertige 4mm Goldstecker eingesetzt werden. Eine
Unterbrechung einer Motorleitung während des Betriebes kann den Regler beschädigen.
•
Kabellänge
Die Länge der Akkuzuleitung darf nicht mehr als 20cm betragen. Die gelben Motorkabel dürfen
nicht verlängert werden, da sonst die sensorlose Positionserkennung des Motor-Rotors negativ
beeinflusst wird. Ausnahme: Die Kombination Magic-Control 35-16 mit 2x Motor Magic-Drive
30-33 im Modell Do328Jet (oder ähnlich). Dort wird ein Regler für zwei Motoren eingesetzt. Da
beide Motoren an der Tragfläche angebracht sind, muss das Motorkabel jeweils bis zu den
Motorgondeln verlängert werden. An der Flächenmitte werden die jeweils drei Leitungen parallel
geschaltet und an den Magic-Drive angeschlossen.
•
Plazierung
Der Regler sollte möglichst so plaziert werden, dass er sich während des Betriebes im
Luftstrom bzw. Fahrtwind befindet. Dadurch wird einer Überhitzung vorgebeugt. Der Regler darf
nicht in Schaumstoff eingepackt werden. Das führt zu einem Wärmestau.
Akku Minuspol:
Akku Pluspol:
Regler Pluspol:
Regler Minuspol:
Stecker
Buchse
Stecker
Buchse
4
Gelb = Motor-
anschlüsse
Polarität:
beliebig
Drehrichtungs-
umkehr: zwei
beliebige Kabel
tauschen
