simprop electronic Magic-Control 30-16 Betriebsanleitung
Inhaltsverzeichnis
Simprop electronic
Walter Claas GmbH & Co KG
Ostheide 5
D - 33428 Harsewinkel
Magic-Control 30-16
Magic-Control 35-16
Magic-Control 45-16
Magic-Control 60-16
Magic-Control 30-16
Magic-Control 35-16
Magic-Control 45-16
Magic-Control 60-16
Technische Änderungen vorbehalten / Technical content subject to change
T.Nr.: 6803806
Betriebsanleitung
Brushless Motorcontroller
Best.-Nr.: 012 402 8
Best.-Nr.: 012 400 1
Best.-Nr.: 012 404 4
Best.-Nr.: 012 401 0
File: 6803806AnleitungMagicControl030304.doc
www.simprop.de
V.G
V.G
V.G
V.G
1
Inhaltsverzeichnis
Verwandte Anleitungen für simprop electronic Magic-Control 30-16
Inhaltszusammenfassung für simprop electronic Magic-Control 30-16

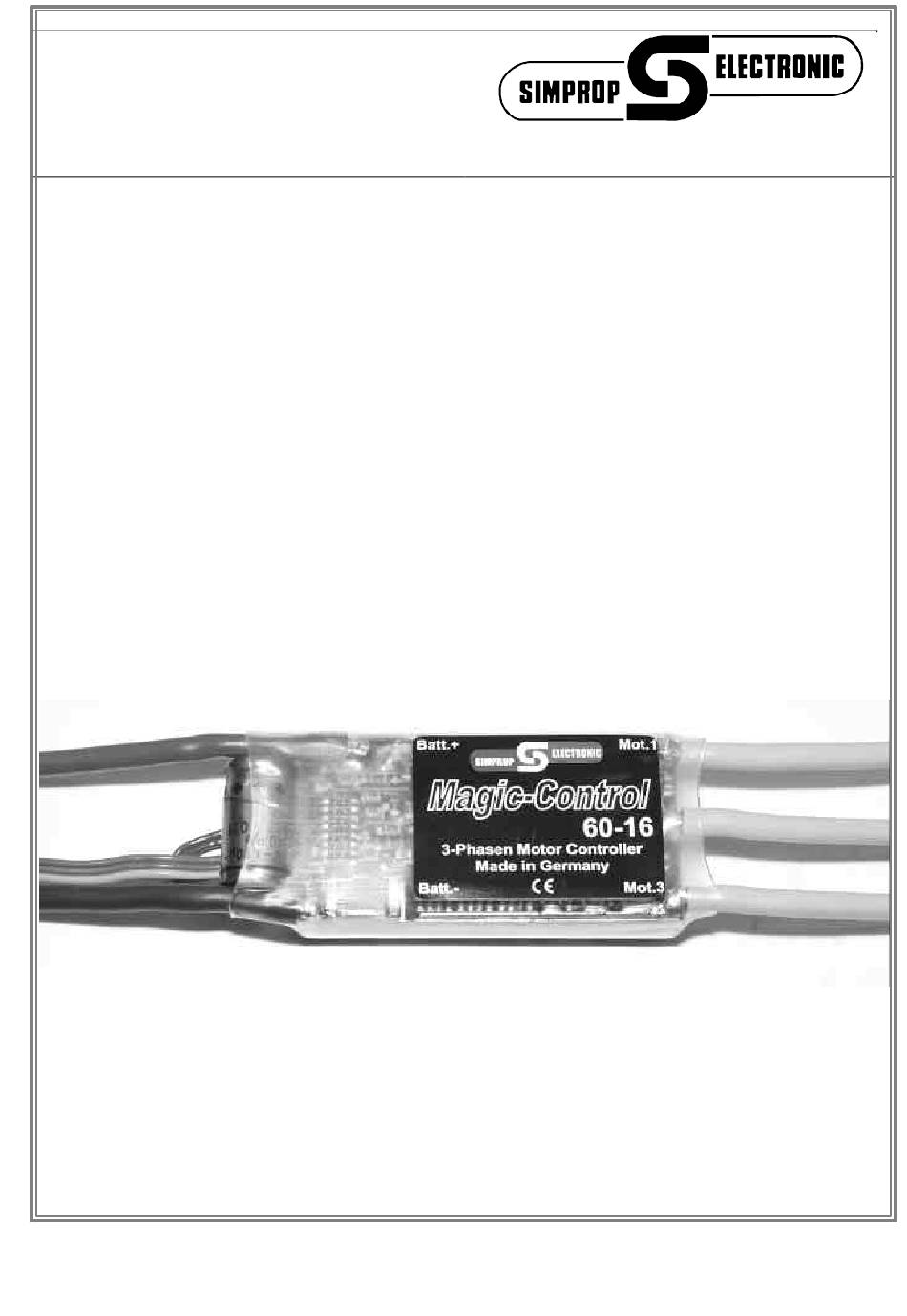

- Seite 1 Simprop electronic Walter Claas GmbH & Co KG Ostheide 5 www.simprop.de D - 33428 Harsewinkel Betriebsanleitung Brushless Motorcontroller Magic-Control 30-16 Magic-Control 35-16 Magic-Control 45-16 Magic-Control 60-16 Magic-Control 30-16 Best.-Nr.: 012 402 8 Magic-Control 35-16 Best.-Nr.: 012 400 1 Magic-Control 45-16 Best.-Nr.: 012 404 4...
-
Seite 2: Inhaltsverzeichnis
Inhalt ALLGEMEINES................................2 TECHNISCHE DATEN..............................3 HINWEISE ZUM BETRIEB DES REGLERS ........................4 INBETRIEBNAHME .................................8 PROGRAMMIERUNG..............................9 ÜBERSICHT DER MODELLSPEICHER ........................11 INFO-TERMINAL ................................12 ÜBERTRAGUNG DER DATEN MIT DEM TELEMETRIESYTEM VT-1 ..............13 PC-INTERFACE................................13 WAS TUN, WENN .................................14 SONSTIGES...................................15 SICHERHEITSHINWEISE: ............................16 Allgemeines Sehr geehrter Kunde, Sie haben sich für einen Simprop Regler entschieden, der in Harsewinkel entwickelt und gefertigt wurde. -
Seite 3: Technische Daten
Technische Daten Magic-Control 30-16 Magic-Control 35-16 Dauerstrom (bei 2Ah) Strom kurzzeitig (15sek) Spannungsbereich 7,2 bis 21V NC-Zellen 6 bis 16 Zellen Taktfrequenz 4 bis 16 kHz BEC Betrieb 6 bis 10 Zellen BEC Dauerstrom / Spitzenstrom 1A / 3A Verkabelung 1,5mm²... -
Seite 4: Hinweise Zum Betrieb Des Reglers
Hinweise zum Betrieb des Reglers Rot = Akku Gelb = Motor- Plus anschlüsse JR Kabel in Polarität: beliebig Empfänger stecken Drehrichtungs- umkehr: zwei Schwarz = beliebige Kabel Akku Minus • tauschen • • Motor Es können Drehstrom-Motoren mit oder ohne Sensoren angesteuert werden. Bei Sensormotoren bleiben die Sensoren bzw. - Seite 5 • Entstörung Bürstenlose Motore werden nicht mit Kondensatoren entstört, da sie kein Bürstenfeuer erzeugen. Durch die steilflankige und hochfrequente Ansteuerung entsteht jedoch auch eine gewisse Störstrahlung. Deswegen muß immer der Mindestabstand von 10 cm von Regler und Motor zum Empfänger eingehalten werden. Machen Sie auch vor dem Ersteinsatz eines bürstenlosen Antriebes einen Reichweitentest mit laufendem Motor.
- Seite 6 Beim 6-Zellen Betrieb wird nicht die gesamte Kapazität des Akkus ausgenutzt, da der Regler spätestens bei 5,2V den Motor abschaltet. Je kleiner der Strom desto grösser die nutzbare Kapazität. Der Strom sollte 25A nicht überschreiten (bei Sanyo SCR Zellen wie 1000SCR, RC2400,...) Ist der Strom kurzzeitig sehr gross, muss mit einer Abschaltung des Motors gerechnet werden, da die Empfangssicherheit vorgeht.
- Seite 7 • Übertemperaturschutz Der Übertemperaturschutz überwacht ständig die Temperatur der Regler-Leistungsstufe. Bei Überschreitung der maximal zulässigen Betriebstemperatur von 100°C wird der Motor abgeschaltet. Erst nach Abkühlen läßt sich der Regler wieder in Betrieb nehmen, indem der Steuerknüppel kurzzeitig in die STOP-Position geführt wird. •...
-
Seite 8: Inbetriebnahme
Inbetriebnahme • Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein, damit der Regler keine unkontrollierten Impulse bekommt und dadurch der Motor unkontrolliert anläuft. • Bei der ersten Inbetriebnahme sollte die richtige Drehrichtung ohne Luftschraube ermittelt werden. • Anlaufschutz - Der Regler ist erst betriebsbereit, wenn der Gasknüppel in die Stopposition bewegt wird. -
Seite 9: Programmierung
Programmierung Der Magic-Control ist mit 4 völlig unabhängigen „Modellspeichern“ ausgerüstet. In diesen Modellspeichern sind sämtliche Betriebsparameter des Reglers abgelegt. Per Taster lassen sich die Modellspeicher anwählen und programmieren. Um den Programmiervorgang möglichst einfach zu gestalten, wurde die Programmierung per Taster bewußt auf ein Minimum reduziert. So wird mit dem Taster „nur“... - Seite 10 B) Steuerwege einstellen • Der Gaskanal des Senders (Proportionalkanal oder Schalter) sollte vor der Programmierung der Steuerwege auf 100% Weg und normale Laufrichtung eingestellt werden. Steuerwege einstellen ( Bremse aktiviert ) Regler in Betrieb nehmen und warten, bis die LED leuchtet. Leuchtet die LED nicht, den Steuerknüppel in die Stopposition bewegen bis die LED leuchtet.
-
Seite 11: Übersicht Der Modellspeicher
Übersicht der Modellspeicher In der folgenden Tabelle sind die wichtigsten Einstellungen dargestellt, die in den Modellspeichern abgelegt sind. Die ersten fünf Positionen können mit dem Taster auf dem Regler eingestellt werden. Mit dem PC-Interface können alle Einstellungen ausgelesen und verändert werden. Weitere Einstellmöglichkeiten sind in der Anleitung des Magic-PC Interface beschrieben. -
Seite 12: Info-Terminal
Info-Terminal Info-Terminal Best.Nr.: 011 969 5 Das JR Kabel des Info-Terminals wird mit dem orangen Kabel nach außen auf die Stiftleiste des Reglers gesteckt. Der Magic-Control überträgt während des Betriebes zwei mal pro Sekunde alle aktuellen Daten an das Info-Terminal. Im Falle eines Fehlers, wird dieser im Klartext angezeigt z.B. -
Seite 13: Übertragung Der Daten Mit Dem Telemetriesytem Vt-1
Rechts unten im Display wird normalerweise die Softwareversion angezeigt. Schaltet der Regler den Motor bedingt durch einen Fehler ab, wird dort statt der Softwareversion die Fehlerursache angezeigt. Diese Anzeige bleibt erhalten, solange der Akku angeklemmt ist. Art des Fehlers Anzeige Unterspannung U<... -
Seite 14: Was Tun, Wenn
Was tun, wenn ... Problem Ursache Abhilfe Der Regler Motorstrom zu groß kleinere Luftschraube o.ä. verwenden wird zu heiss Zu viele Servos über BEC Empfängerakku verwenden und die angeschlossen oder schwergängige BEC-Schleife durchtrennen Gestänge bzw. Ruder Regler in Schaumstoff eingepackt Schaumstoff entfernen Der Motor Empfangsstörungen (Impulsausfall) -
Seite 15: Sonstiges
Rechte aus dieser Erklärung herleiten. 3. Gültigkeitsdauer Diese Erklärung ist nur für während der Anspruchsfrist bei SIMPROP electronic geltend gemachte Ansprüche aus dieser Erklärung gültig. Die Anspruchsfrist beträgt 24 Monate ab Kauf des Gerätes durch den Verbraucher bei einem Händler in der Bundesrepublik Deutschland („Kaufdatum“); sie endet jedoch in jedem Fall spätestens nach 30 Monaten nach dem Herstellungsdatum des Gerätes... -
Seite 16: Sicherheitshinweise
Sicherheitshinweise: • Dieser Regler ist ausschließlich für den Einsatz in ferngesteuerten Modellen konstruiert und darf auch nur dort verwendet werden. • Dieser Regler entspricht den EMV-Schutzanforderungen (CE-Zeichen). • Während der Antriebsakku mit Regler und Motor verbunden wird und ist, dürfen alle durch den Motor angetriebenen Teile nicht berührt werden.
