Originalbedienungsanleitung /
Translation of the original manual / Traduction du mode d'emploi original

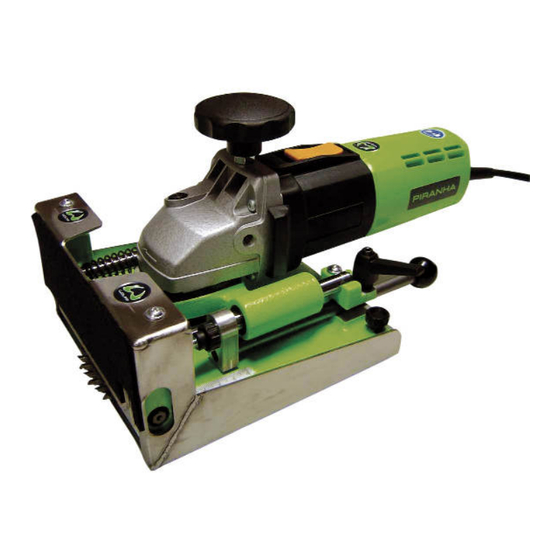

Türsäge PIRANHA 09
Türsäge PIRANHA 09
Doortrimmer PIRANHA 09, 230 V
Doortrimmer PIRANHA 09, 115 V
Scie d'ajustement PIRANHA 09 pour portes
Scie d'ajustement PIRANHA 09 pour portes
Anleitung #017804 230 V ab Masch Nr. 407/09 13.01.09, 120 V ab Masch. Nr. 201/07
WOLFF GmbH & Co. KG | D-74360 Ilsfeld | Ungerhalde 1 | Tel. +49 (0)7062-91556-0 | Fax +49 (0)7062-91556-41 | E-Mail info@wolff-tools.com | Internet www.wolff-tools.de
D, F, A
#016927
CH
#050234
UK
#050235
UK
#020821
D, F, A
#016927
CH
#050234
