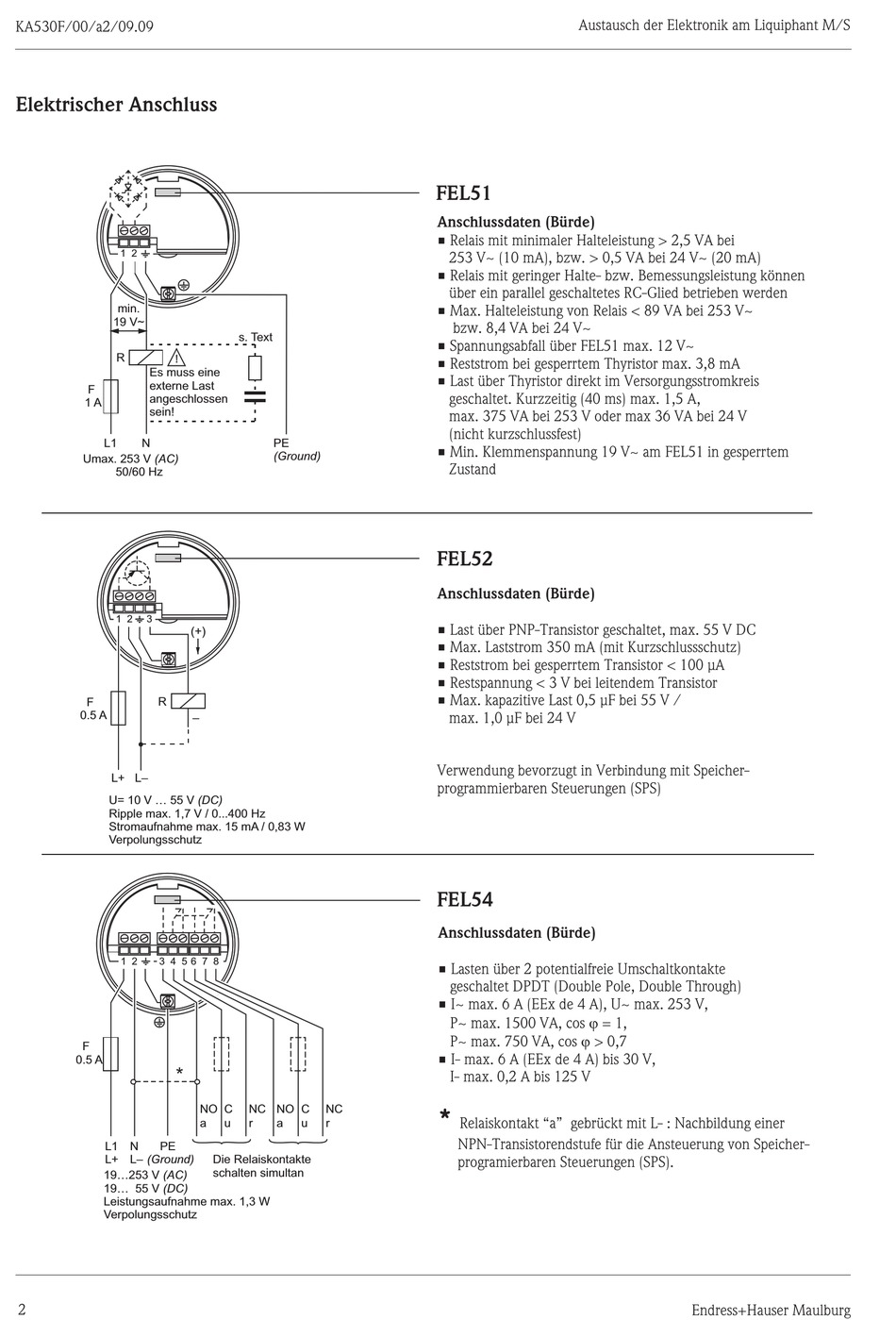

KA530F/00/a2/09.09
Elektrischer Anschluss
1 2
min.
19 V~
R
Es muss eine
externe Last
F
angeschlossen
1 A
sein!
L1
N
Umax. 253 V
(AC)
50/60 Hz
1 2
3
R
F
0.5 A
L+ L–
U= 10 V ... 55 V
Ripple max. 1,7 V / 0...400 Hz
Stromaufnahme max. 15 mA / 0,83 W
Verpolungsschutz
1 2
3 4 5
F
0.5 A
*
L1
N
PE
L+
L–
(Ground)
19...253 V
(AC)
19... 55 V
(DC)
Leistungsaufnahme max. 1,3 W
Verpolungsschutz
2
s. Text
PE
(Ground)
(+)
–
(DC)
6 7 8
NO
C
NC
NO
C
NC
a
u
r
a
u
r
Die Relaiskontakte
schalten simultan
Austausch der Elektronik am Liquiphant M/S
FEL51
Anschlussdaten (Bürde)
• Relais mit minimaler Halteleistung > 2,5 VA bei
253 V~ (10 mA), bzw. > 0,5 VA bei 24 V~ (20 mA)
• Relais mit geringer Halte- bzw. Bemessungsleistung können
über ein parallel geschaltetes RC-Glied betrieben werden
• Max. Halteleistung von Relais < 89 VA bei 253 V~
bzw. 8,4 VA bei 24 V~
• Spannungsabfall über FEL51 max. 12 V~
• Reststrom bei gesperrtem Thyristor max. 3,8 mA
• Last über Thyristor direkt im Versorgungsstromkreis
geschaltet. Kurzzeitig (40 ms) max. 1,5 A,
max. 375 VA bei 253 V oder max 36 VA bei 24 V
(nicht kurzschlussfest)
• Min. Klemmenspannung 19 V~ am FEL51 in gesperrtem
Zustand
FEL52
Anschlussdaten (Bürde)
• Last über PNP-Transistor geschaltet, max. 55 V DC
• Max. Laststrom 350 mA (mit Kurzschlussschutz)
• Reststrom bei gesperrtem Transistor < 100 µA
• Restspannung < 3 V bei leitendem Transistor
• Max. kapazitive Last 0,5 µF bei 55 V /
max. 1,0 µF bei 24 V
Verwendung bevorzugt in Verbindung mit Speicher-
programmierbaren Steuerungen (SPS)
FEL54
Anschlussdaten (Bürde)
• Lasten über 2 potentialfreie Umschaltkontakte
geschaltet DPDT (Double Pole, Double Through)
• I~ max. 6 A (EEx de 4 A), U~ max. 253 V,
j
P~ max. 1500 VA, cos
= 1,
j
P~ max. 750 VA,
cos
> 0,7
• I- max. 6 A (EEx de 4 A) bis 30 V,
I- max. 0,2 A bis 125 V
*
Relaiskontakt "a" gebrückt mit L- : Nachbildung einer
NPN-Transistorendstufe für die Ansteuerung von Speicher-
programierbaren Steuerungen (SPS).
