32
Sie die Schirmdrähte. Entfernen Sie ca. 4 mm der einzelnen Aderisolierungen und verzinnen Sie die Ader-
Enden.

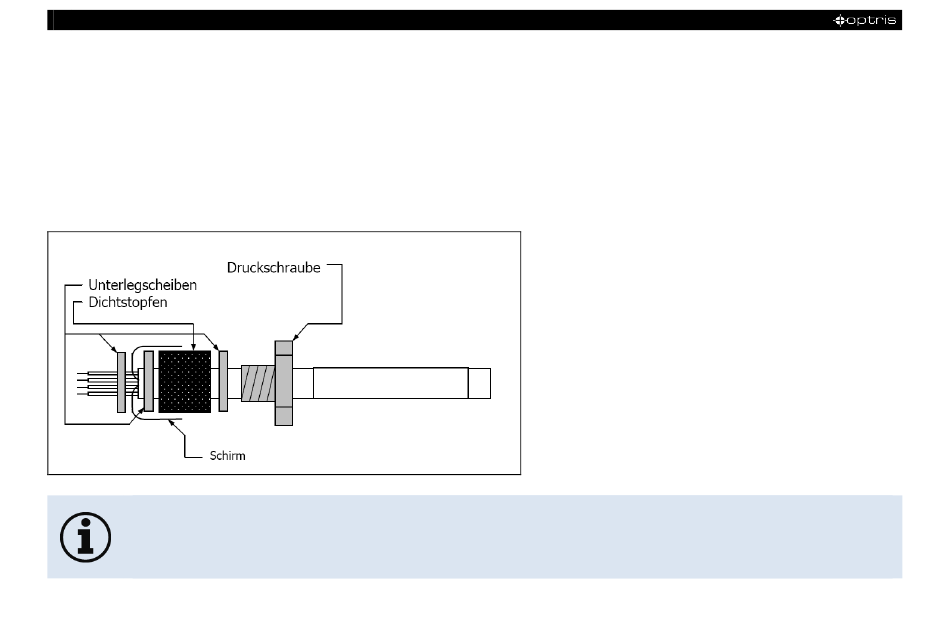

Schieben
Sie
Kabelverschraubung entsprechend der Abbildung über das vorbereitete Kabelende. Spreizen Sie das
Schirmgeflecht auseinander und fixieren Sie den Kabelschirm zwischen zwei Metallscheiben. Führen Sie
das Kabel in die Kabel-verschraubung bis zum Anschlag ein. Schrauben Sie die Kappe fest an. Die
einzelnen Adern können nun entsprechend ihren Farben in die vorgesehenen Schraubklemmen befestigt
werden.
• Es dürfen nur abgeschirmte Kabel verwendet werden. Der Schirm des Sensors muss
geerdet sein.
• Messkopf und Glasfaserkabel sind von der Elektronikbox elektrisch isoliert
nacheinander
die
Druckschraube,
Unterlegscheiben,
Gummidichtung
-
der
