Mechanische Installation

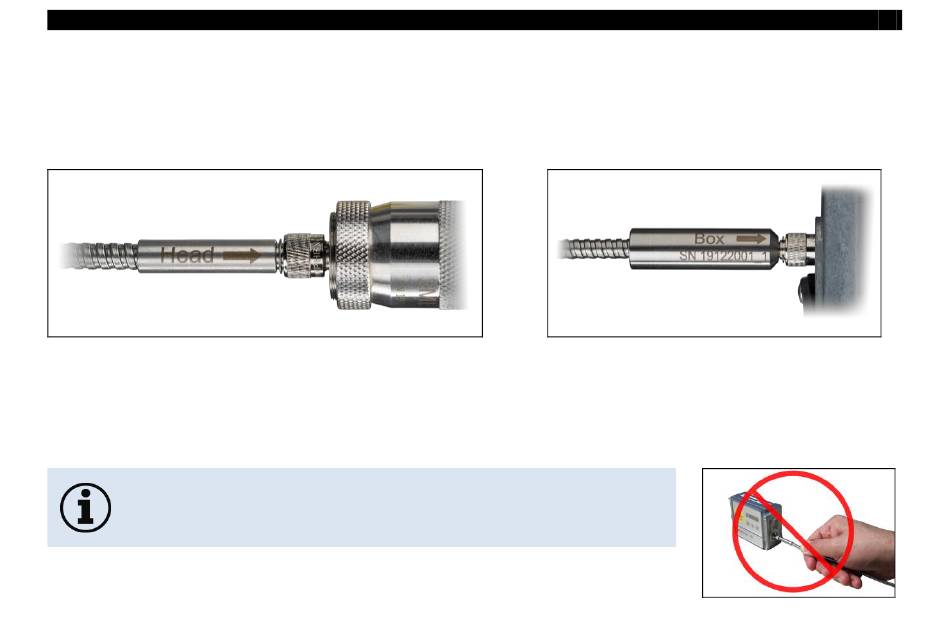

Faseranschluss am Sensorkopf und Elektronikbox
Beim mechanischen Anschluss der Faser an den Sensorkopf und der Elektronikbox muss auf die korrekte
Reihenfolge geachtet werden. Beide Anschlüsse sind mit der entsprechenden Seite („Head" und „Box")
beschriftet.
Faseranschluss Sensorkopf „Head"
Um die Faser richtig anzuschließen, stecken Sie das Kabel in die Vorrichtung und drehen Sie die Faser
solange bis Sie einrastet. Danach befestigen Sie das Kabel mit der Rändelschraube.
Ziehen Sie auf keinen Fall an der Faser. Dadurch kann die Faser
zerstört werden. Bei Entfernen der Faser muss vorher die
Verschraubung gelöst werden.
Faseranschluss Elektronikbox „Box"
-
23
