30

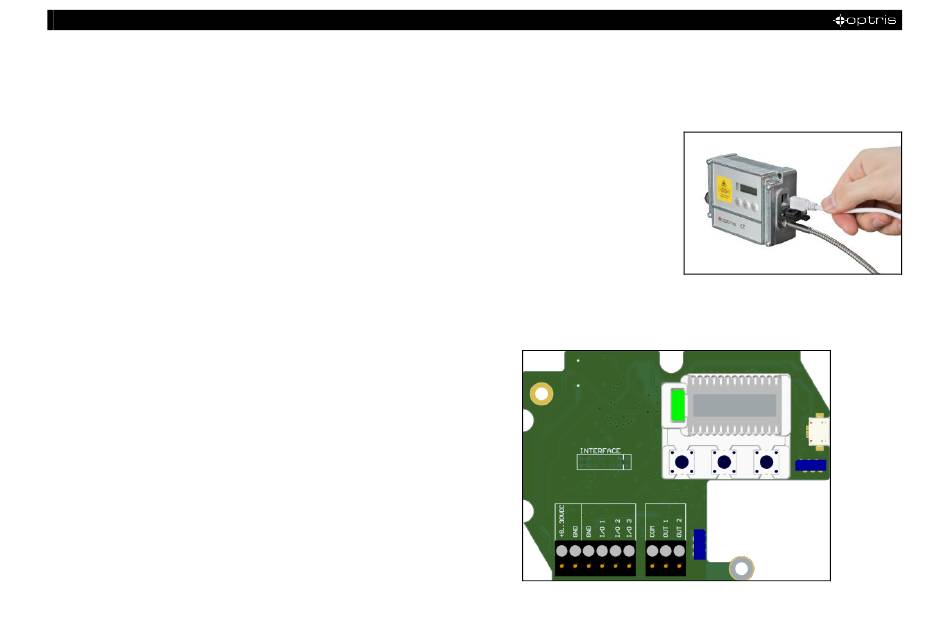

4 Elektrische Installation
4.1 Anschluss der Kabel
Das mitgelieferte USB-Kabel kann an der Seite von der Elektronikbox
angeschlossen werden. Über die Software CompactPlus Connect oder der
IRmobile App kann das Gerät direkt betrieben werden. Zum Anschluss
weiterer Schnittstellen und bei Verwendung der Ein-/Ausgängen muss
zunächst der Deckel der Elektronikbox (4 Schrauben) geöffnet werden. Im
unteren Bereich befinden sich die Schraubklemmen für den Anschluss der
Kabel.
Anschlusskennzeichnung
+8..30 VDC
Spannungsversorgung
GND
Masse (0 V) der Spannungsversorgung
GND
Masse (0 V) der Ein- und Ausgänge
I/O 1
I/O pin 1 (digitaler Ein-/ Ausgang bzw.
analoger Eingang)
I/O 2
I/O pin 2 (digitaler Ein-/ Ausgang bzw.
analoger Eingang)
I/O 3
I/O pin 3 (digitaler Ein-/ Ausgang bzw.
analoger Eingang)
COM
Masse von OUT
OUT 1
Analoger Stromausgang 1
OUT 2
Analoger Stromausgang 2
Geöffnete Elektronik-Box mit Anschlussklemmen
-
