Trix BR 247 Bedienungsanleitung
Diesellokomotive
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Verwandte Anleitungen für Trix BR 247
Inhaltszusammenfassung für Trix BR 247

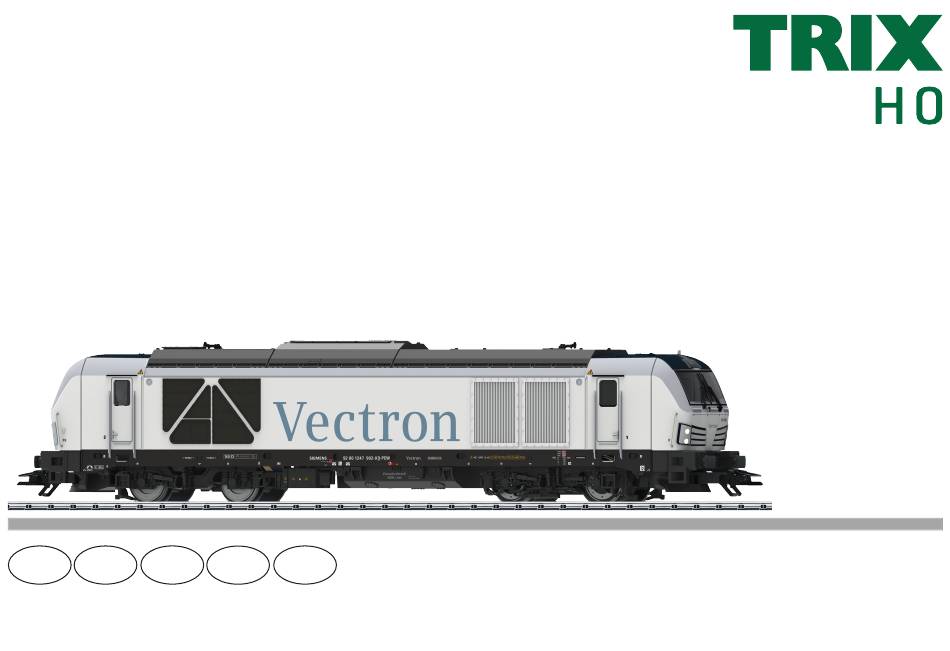

- Seite 1 Modell der Diesellokomotive BR 247 22281...
-
Seite 3: Inhaltsverzeichnis
Seite Sommaire Page Inhaltsverzeichnis Sicherheitshinweise Remarques importantes sur la sécurité Information importante Wichtige Hinweise Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page Pagina Table of Contents Inhoudsopgave Safety Notes Veiligheidsvoorschriften Important Notes Belangrijke aanwijzing... -
Seite 4: Sicherheitshinweise
Adresse ab Werk: DCC 03 / MM 72 • Die Bedienungsanleitung und die Verpackung sind Das Digital-Protokoll mit den meisten Möglichkeiten ist das Bestandteile des Produktes und müssen deshalb aufbe- höchstwertige Digital-Protokoll. Die Reihenfolge der Digital- wahrt sowie bei Weitergabe des Produktes mitgegeben Protokolle ist in der Wertung fallend: werden. Priorität 1: mfx • Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Priorität 2: DCC Ihren Trix-Fachhändler. Priorität 3: MM • Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde. - Seite 5 Hinweis: Werden zwei oder mehrere Digital-Protokolle am mfx-Protokoll Gleis erkannt, übernimmt der Decoder automatisch das Adressierung höchstwertige Digital-Protokoll; z.B. wird mfx & DCC erkannt • Keine Adresse erforderlich, jeder Decoder erhält eine wird das mfx-Digital-Protokoll vom Decoder übernommen. einmalige und eindeutige Kennung (UID). Einzelne Protokolle können über den Parameter CV 50 • Der Decoder meldet sich an einer Central Station oder deaktiviert werden. Mobile Station mit seiner UID automatisch an. Hinweis: Beachten Sie, dass nicht alle Funktionen in allen • Name ab Werk: Vectron247 902-0 Digital-Protokollen möglich sind. Unter mfx und DCC können einige Einstellungen von Funktionen, welche im Analog- Programmierung Betrieb wirksam sein sollen, vorgenommen werden. • Die Eigenschaften können über die grafische Oberfläche der Central Station bzw. teilweise auch mit der Mobile Hinweise zum Digitalbetrieb Station programmiert werden.
-
Seite 6: Programmierung
DCC-Protokoll Es wird empfohlen, die Programmierungen grundsätzlich auf dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden. • Jede Adresse ist manuell programmierbar. • Die logische Funktionsabschaltung ABV kann über das • Kurze oder lange Adresse wird über die CVs ausgewählt. Funktionsmapping auf jede beliebige Funktionstaste • Eine angewandte Traktionsadresse deaktiviert die gelegt werden. Standard-Adresse. Programmierung • Die Eigenschaften können über die Configurations Vari- ablen (CV) mehrfach geändert werden. -
Seite 7: Schaltbare Funktionen
Schaltbare Funktionen Spitzensignal / Schlusslicht rot Geräusch: Puffer an Puffer Betriebsgeräusch Geräusch: Signalhorn tief ABV, aus Geräusch: Bremsenquietschen aus Spitzensignal Führerstand 2 aus Geräusch: Signalhorn hoch Spitzensignal Führerstand 1 aus Geräusch: Ankuppeln Geräusch: Abkuppeln Geräusch: Pressluft ablassen Geräusch: Lüfter Geräusch: Schaffnerpfiff Geräusch: Sanden Geräusch: Bahnhofsdurchsage Trix Systems Nur in Verbindung mit Spitzensignal / Zusammen geschaltet: Rangierlicht Doppel A. - Seite 8 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 255 PoM Bremsverzögerung 0 - 255 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil) CV 29, Bit 5 =1 Erweiterte Adresse (unterer Teil) CV 29, Bit 5 =1 Traktionsadresse 0 - 255 PoM Funktionen F1 - F8 bei Traktion 0 - 255 PoM Funktionen F9 - F15 und Licht bei Traktion 0 - 255 Bit 0: Umpolung Fahrtrichtung 0 / 1 0, 1, 2, 3, 4, 5, 6, 7,...
- Seite 26 Trix 66626...
- Seite 29 1 Antenne, Horn, Auspuff E283 983 Remarque : Certains éléments sont proposés uniquement sans livrée ou dans une livrée différente. Les pièces ne figu- 2 Schraube E786 341 rant pas dans cette liste peuvent être réparées uniquement 3 Decoder 275 707 par le service de réparation Märklin. 4 Lautsprecher E175 162 5 Motor E264 717 Opmerking: enkele delen worden alleen kleurloos of in een 6 Kardanwelle E104 665 andere kleur aangeboden. Delen die niet in de in de lijst 7 Halteklammer E264 728 voorkomen, kunnen alleen via een reparatie in het Märklin-...
- Seite 32 Voer geen wijzigingen uit aan de stroomvoe- rende delen. Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC com- pliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability. If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. www.maerklin.com/en/imprint.html Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 283839/1117/Sc1Ef Germany Änderungen vorbehalten www.trix.de © Gebr. Märklin & Cie. GmbH...
- Seite 33 Modell der Diesellokomotive BR 247 22281...
- Seite 58 Trix 66626...
- Seite 60 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC com- pliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability. If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. www.maerklin.com/en/imprint.html Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 283843/1117/Sc1Ef Germany Änderungen vorbehalten www.trix.de © Gebr. Märklin & Cie. GmbH...
