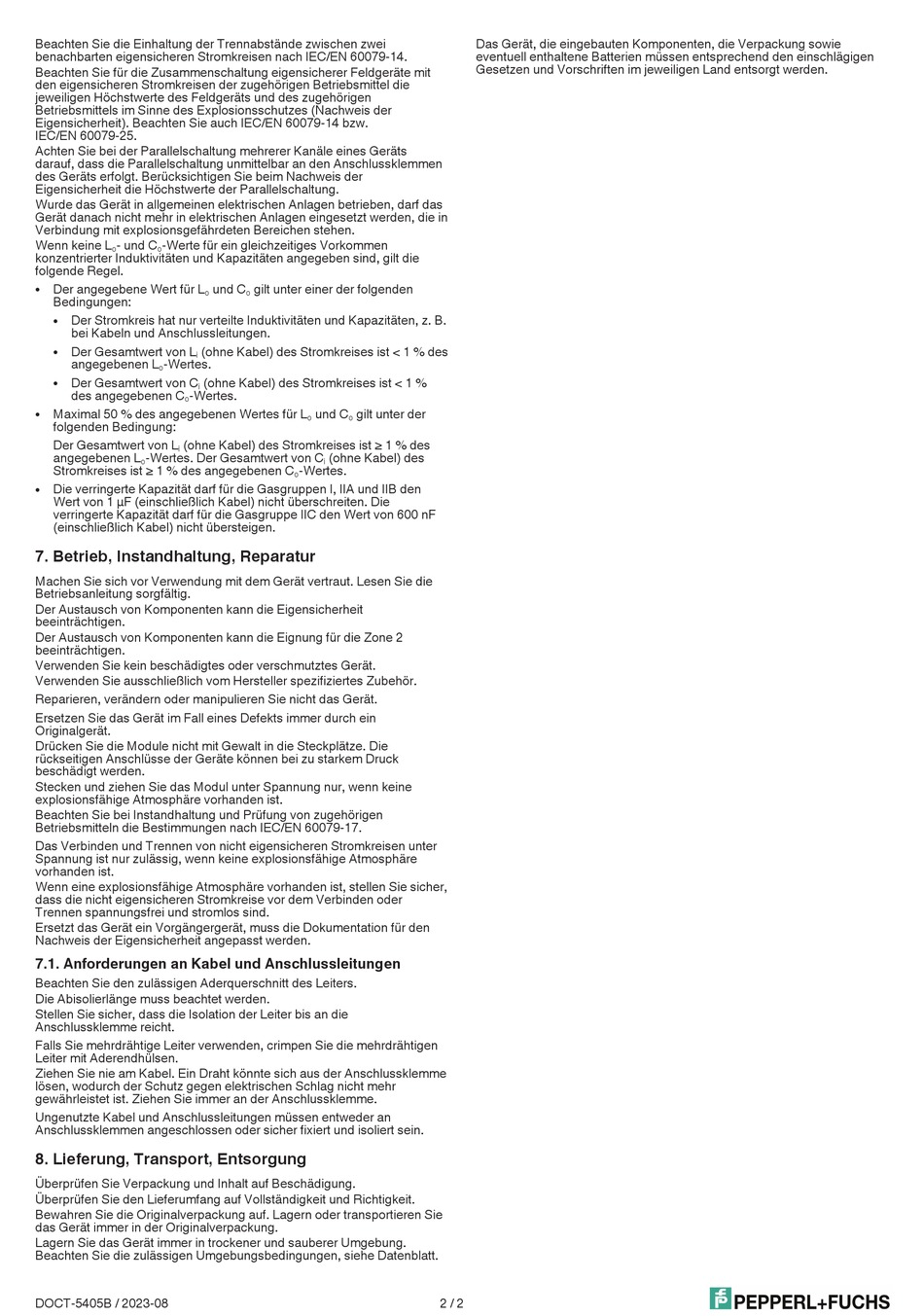

Pepperl+Fuchs LB2116E Betriebsanleitung Seite 2

Beachten Sie die Einhaltung der Trennabstände zwischen zwei
benachbarten eigensicheren Stromkreisen nach IEC/EN 60079-14.
Beachten Sie für die Zusammenschaltung eigensicherer Feldgeräte mit
den eigensicheren Stromkreisen der zugehörigen Betriebsmittel die
jeweiligen Höchstwerte des Feldgeräts und des zugehörigen
Betriebsmittels im Sinne des Explosionsschutzes (Nachweis der
Eigensicherheit). Beachten Sie auch IEC/EN 60079-14 bzw.
IEC/EN 60079-25.
Achten Sie bei der Parallelschaltung mehrerer Kanäle eines Geräts
darauf, dass die Parallelschaltung unmittelbar an den Anschlussklemmen
des Geräts erfolgt. Berücksichtigen Sie beim Nachweis der
Eigensicherheit die Höchstwerte der Parallelschaltung.
Wurde das Gerät in allgemeinen elektrischen Anlagen betrieben, darf das
Gerät danach nicht mehr in elektrischen Anlagen eingesetzt werden, die in
Verbindung mit explosionsgefährdeten Bereichen stehen.
Wenn keine L - und C -Werte für ein gleichzeitiges Vorkommen
o o
konzentrierter Induktivitäten und Kapazitäten angegeben sind, gilt die
folgende Regel.
Der angegebene Wert für L
l
o
Bedingungen:
Der Stromkreis hat nur verteilte Induktivitäten und Kapazitäten, z. B.
l
bei Kabeln und Anschlussleitungen.
Der Gesamtwert von L (ohne Kabel) des Stromkreises ist < 1 % des
l
i
angegebenen L -Wertes.
o
Der Gesamtwert von C (ohne Kabel) des Stromkreises ist < 1 %
l
i
des angegebenen C -Wertes.
o
Maximal 50 % des angegebenen Wertes für L
l
folgenden Bedingung:
Der Gesamtwert von L (ohne Kabel) des Stromkreises ist ≥ 1 % des
i
angegebenen L -Wertes. Der Gesamtwert von C
o
Stromkreises ist ≥ 1 % des angegebenen C
Die verringerte Kapazität darf für die Gasgruppen I, IIA und IIB den
l
Wert von 1 μF (einschließlich Kabel) nicht überschreiten. Die
verringerte Kapazität darf für die Gasgruppe IIC den Wert von 600 nF
(einschließlich Kabel) nicht übersteigen.
7. Betrieb, Instandhaltung, Reparatur
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
Der Austausch von Komponenten kann die Eigensicherheit
beeinträchtigen.
Der Austausch von Komponenten kann die Eignung für die Zone 2
beeinträchtigen.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Verwenden Sie ausschließlich vom Hersteller spezifiziertes Zubehör.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Drücken Sie die Module nicht mit Gewalt in die Steckplätze. Die
rückseitigen Anschlüsse der Geräte können bei zu starkem Druck
beschädigt werden.
Stecken und ziehen Sie das Modul unter Spannung nur, wenn keine
explosionsfähige Atmosphäre vorhanden ist.
Beachten Sie bei Instandhaltung und Prüfung von zugehörigen
Betriebsmitteln die Bestimmungen nach IEC/EN 60079-17.
Das Verbinden und Trennen von nicht eigensicheren Stromkreisen unter
Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorhanden ist.
Wenn eine explosionsfähige Atmosphäre vorhanden ist, stellen Sie sicher,
dass die nicht eigensicheren Stromkreise vor dem Verbinden oder
Trennen spannungsfrei und stromlos sind.
Ersetzt das Gerät ein Vorgängergerät, muss die Dokumentation für den
Nachweis der Eigensicherheit angepasst werden.
7.1. Anforderungen an Kabel und Anschlussleitungen
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Die Abisolierlänge muss beachtet werden.
Stellen Sie sicher, dass die Isolation der Leiter bis an die
Anschlussklemme reicht.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
Ziehen Sie nie am Kabel. Ein Draht könnte sich aus der Anschlussklemme
lösen, wodurch der Schutz gegen elektrischen Schlag nicht mehr
gewährleistet ist. Ziehen Sie immer an der Anschlussklemme.
Ungenutzte Kabel und Anschlussleitungen müssen entweder an
Anschlussklemmen angeschlossen oder sicher fixiert und isoliert sein.
8. Lieferung, Transport, Entsorgung
Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Überprüfen Sie den Lieferumfang auf Vollständigkeit und Richtigkeit.
Bewahren Sie die Originalverpackung auf. Lagern oder transportieren Sie
das Gerät immer in der Originalverpackung.
Lagern Sie das Gerät immer in trockener und sauberer Umgebung.
Beachten Sie die zulässigen Umgebungsbedingungen, siehe Datenblatt.
DOCT-5405B / 2023-08
und C gilt unter einer der folgenden
o
und C gilt unter der
o o
(ohne Kabel) des
i
-Wertes.
o
Das Gerät, die eingebauten Komponenten, die Verpackung sowie
eventuell enthaltene Batterien müssen entsprechend den einschlägigen
Gesetzen und Vorschriften im jeweiligen Land entsorgt werden.
