Ventilstellantrieb, elektromotorisch
Montage und Verdrahtung
Die Inbetriebnahmetaste (1), die Inbetriebnahme LED (2)
und der rote Demontagehebel (3) sind nach Aufklappen
des Gehäusedeckels zugänglich.
Die Verriegelung (4) des Gehäusedeckels kann mit dem
beiliegenden Spezialschlüssel durch Drehen um 90° ver-
und entriegelt werden (siehe Bild 3).

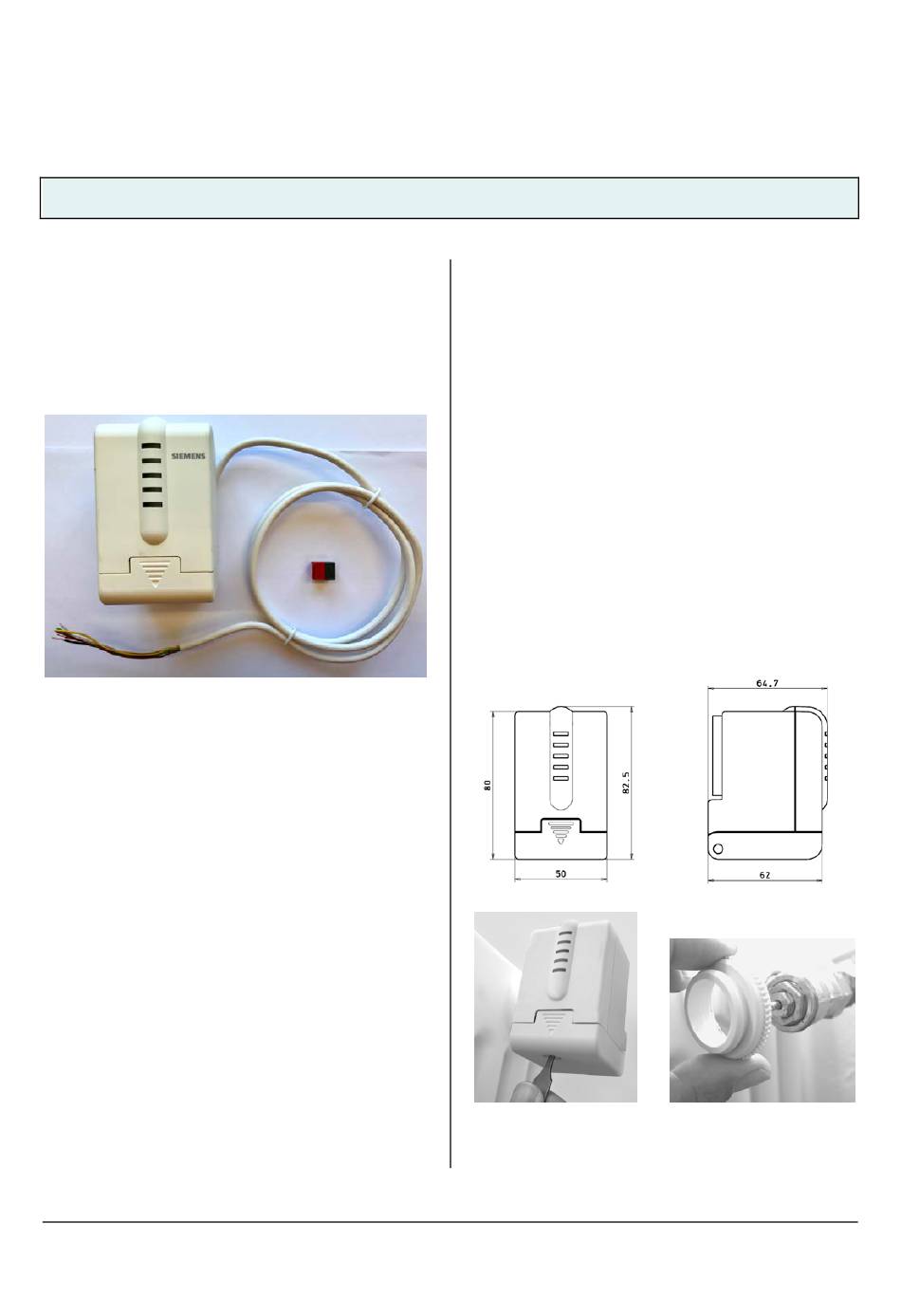

Bild 2: Anschlussleitung und Busklemme
Der Stellantrieb AP 562/02 ist zur Montage an Heiz-
körper- oder Zonenventilen geeignet. Eine 80 cm lange
Anschlussleitung (mit dem Gerät verbunden) und eine
Busklemme liegen dem Gerät bei (siehe Bild 2).
Montage
• Geeigneten, beigelegten oder über den Heizungsfach-
handel separat bezogenen, (zum jeweiligen Ventil
passenden) Adapterring auswählen.
• Adapterring festziehen (Bild 4.1) (Handkraft ist ausrei-
chend).
• Gerät in die senkrechte Montageposition bringen (sie-
he Bild 4.2).
• Gerät auf den Adapterring schieben, bis es hörbar ein-
rastet.
• Die Einbaulage des Ventilstellantriebs AP 562/02 kann
funktionsbedingt frei gewählt werden. Der Antrieb
sollte allerdings nicht unterhalb des Ventils montiert
werden, da hierdurch im Fehlerfall (undichtes Ventil,
undichtes Rohr, ...) Wasser ins Gerät eindringen
könnte.
Siemens Schweiz AG
Smart Infrastructure
Global Headquarters
Theilerstrasse 1a
CH-6300 Zug
AP 562/02
Demontage
• Deckel des Stellantriebes öffnen.
• Roten Hebel nach links drücken (siehe Bild 4.3).
• Stellantrieb abziehen.
Die Ventilstellung wird durch die 5 roten LED´s an der
Gerätefrontseite angezeigt. Je nachdem, welche LED
leuchtet, ist das Ventil, wie in Bild 1 dargestellt, geöffnet.
Adresszuweisung
• Gehäusedeckel aufklappen.
• Inbetriebnahmetaste (1, Bild 1) am Gerät zur Vergabe
der physikalischen Adresse drücken.
• Die Inbetriebnahme LED (2, Bild 1) leuchtet auf und er-
lischt nach Übernahme der physikalischen Adresse.
Maßbild
Abmessungen in mm
RS-AD
© Siemens AG 2019
Änderungen vorbehalten
Technische Produkt-Informationen
Bild 3
Update: http://www.siemens.de/gamma-td
GAMMA instabus
September 2019
5WG1562-7AB02
Bild 4.1
