07B0 A15 Schaltaktor 982002
Verwendung des Applikationsprogramms
Produktfamilie:
Ausgabe
Produkttyp:
Binärausgang, 3- bis 15-fach
Hersteller:
Siemens
Name:
N 513/11 Schaltaktor-Hauptmodul
Bestell-Nr.:
5WG1 513-1AB11
Name:
N 512/11 Schaltaktor-Hauptmodul
Bestell-Nr.:
5WG1 512-1AB11
Name:
N 562/11 Schaltaktor-Hauptmodul
Bestell-Nr.:
5WG1 562-1AB11
Inhaltsübersicht
1. Funktionsbeschreibung
Busbetrieb / Direktbetrieb
Verhalten bei Spannungsausfall / -wiederkehr
Applikationsprogramm
Parameterfenster „Geräte-Übersicht"
Parameterfenster „Gemeinsame Funktionen"
Parameterfenster „X: Voreinstellungen"
Parameterfenster „X-n: Verhalten Normalbetrieb"
Parameterfenster „X-n: Verhalten Zeitschalterbetrieb"
Parameterfenster „X-n: Verhalten Thermoantrieb-
Ansteuerung"
Parameterfenster „X-n: Auswertung Normalbetrieb"
Parameterfenster „X-n: Auswertung Thermoantrieb-
Ansteuerung"
Parameterfenster „X-n: 8-bit Szenensteuerung"
Sonderfunktionen
Parameterfenster „X: Lüftersteuerung"
2. Kommunikationsobjekte
3. Parameterfenster
3.1 Kopfzeile
3.2 Geräte-Übersicht
3.3 Gemeinsame Funktionen
3.4 A: Voreinstellungen
3.5 A-n: Verhalten Normalbetrieb
3.6 A-n: Auswertung Normalbetrieb
3.7 A-n: 8-bit Szenensteuerung
3.8 A-n: Verhalten Zeitschalterbetrieb
3.9 A-n: Auswertung Zeitschalterbetrieb
3.10 A-n: Verhalten Thermoantrieb-Ansteuerung
3.11 A-n: Auswertung Thermoantrieb-Ansteuerung
3.12 Sonderfunktion „Alle Ausgänge identisch para-
metrieren"
3.13 Sonderfunktion „Schalten 3-phasig"
3.14 Sonderfunktion „Lüftersteuerung 1-...3-stufig"
4. Zeitdiagramme: Beispiele zu einem Ausgang
Siemens AG
Industry Sector, Building Technologies
Low Voltage Distribution
Postfach 10 09 53, D-93009 Regensburg
1. Funktionsbeschreibung
Das Schaltaktor-Hauptmodul N 513/11 ist ein 3 TE breites
Reiheneinbaugerät im N-Maß mit 3 Schaltausgängen (Re-
laiskontakte) für AC 230/400 V, 20 AX, C-Last, jeweils mit
Laststrom-Erfassung und –Überwachung (Last-Check).
Das Schaltaktor-Hauptmodul N 512/11 ist ein 3 TE breites
Reiheneinbaugerät im N-Maß mit 3 Schaltausgängen (Re-
laiskontakte) für AC 230/400 V, 16 AX, C-Last, jeweils mit
Laststrom-Erfassung und –Überwachung (Last-Check).
Das Schaltaktor-Hauptmodul N 562/11 ist ein 3 TE breites
Reiheneinbaugerät im N-Maß mit 3 Schaltausgängen (Re-
laiskontakte) für AC 230/400 V, 10 AX, C-Last, jeweils mit
Laststrom-Erfassung und –Überwachung (Last-Check).
Jedes der Schaltaktor-Hauptmodule N 513/11, N 512/11
und N 562/11 kann über seine drei Relaiskontakt-
Ausgänge drei voneinander unabhängige Gruppen elekt-
rischer Verbraucher schalten. Der Busanschluss erfolgt
über eine Busklemme, die Stromversorgung der Aktor-
elektronik über die Busspannung.
1
Über eine 6-polige Schnittstelle können mit einem spe-
2
ziellen Brückenstecker bis zu 4 Erweiterungsmodule
2
N 513/21 (mit 3 Schaltausgängen für AC 230/400 V,
2
3
20 AX, C-Last, jeweils mit Laststromerfassung und
3
-überwachung), N 512/21 (mit 3 Schaltausgängen für
3
AC 230/400 V, 16 AX, C-Last, jeweils mit Laststromerfas-
3
sung und –überwachung) oder N 562/21 (mit 3 Schalt-
4
ausgängen für AC 230/400 V, 10 AX, C-Last, jeweils mit
Laststromerfassung und –überwachung) in Reihe und in
4
beliebiger
Reihenfolge
4
Hauptmodule angeschlossen werden. Hierdurch ist ein
Schaltaktor-Hauptmodul von 3 auf max. 15 Schaltaus-
4
gänge erweiterbar und so flexibel an Anzahl und Größe
4
der zu schaltenden Lasten anpassbar.
4
Die Elektronik des Hauptmoduls sowie die der ange-
5
schlossenen Erweiterungsmodule N 513/21, N 512/21
5
oder N 562/21 ist busgespeist. Der Busanschluss erfolgt
11
beim Hauptmodul ausschließlich über eine Busklemme.
11
13
13
14
14
16
17
18
19
19
21
21
21
22
24

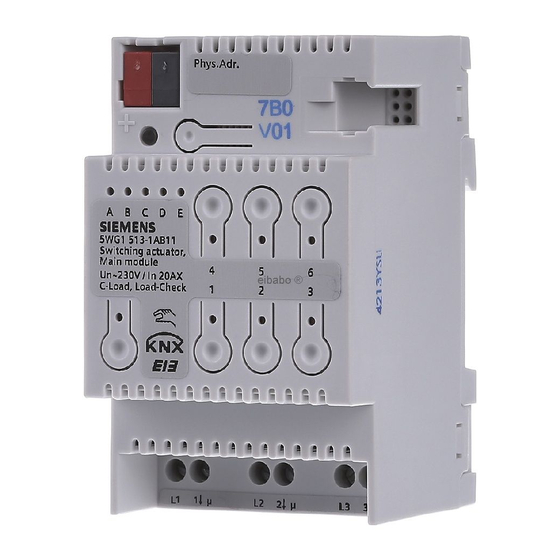

Bild 1:
Schaltaktor-Hauptmodul und -Erweiterung
982002, 24 Seiten
© Siemens AG 2010
Änderungen vorbehalten
GAMMA instabus
Applikationsprogramm-Beschreibung
an
eines
der
Technik-Handbuch
Update: http://www.siemens.de/gamma
Juni 2010
Schaltaktor-
3.3.3.3.2/1
