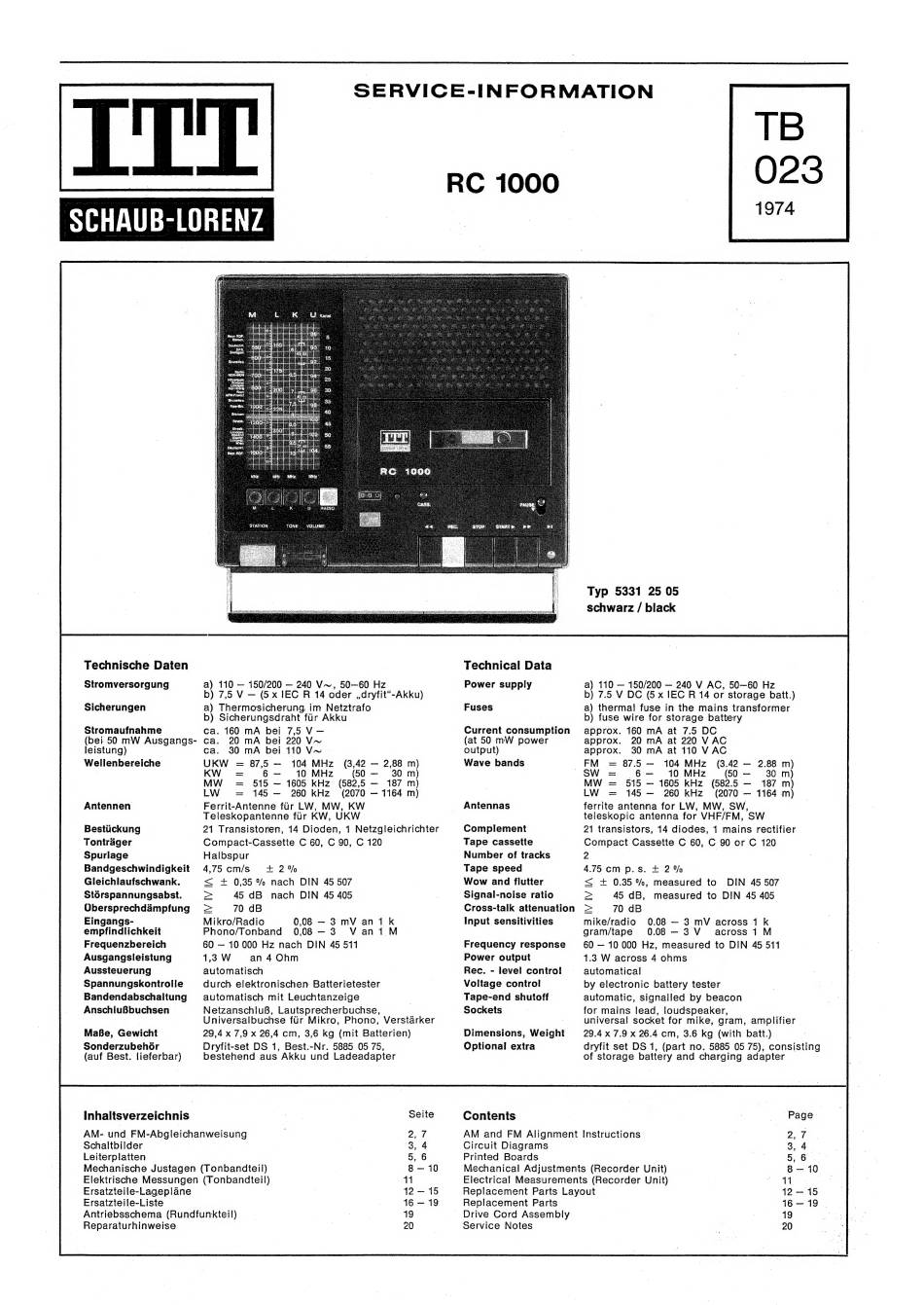

ITT RC 1000 Serviceinformation
Technische Daten
Stromversorgung
Sicherungen
Stromaufnahme
(bei 50 mW Ausgangs-
leistung)
Wellenbereiche
Antennen
Bestiickung
Tontrager
Spurlage
Bandgeschwindigkeit
Gleichlaufschwank.
Storspannungsabst.
Obersprechdampfung
Eingangs-
empfindlichkeit
Frequenzbereich
Ausgangsleistung
Aussteuerung
Spannungskontrolle
Bandendabschaltung
AnschluBbuchsen
MaBe, Gewicht
SonderzubehGr
(auf Best. lieferbar)
Inhaitsverzeichnis
SERVICE-INFORMATION
RC 1000
a) 110 - 150/200 - 240 V~, 50-60 Hz
b) 7,5 V - (5x IEC R 14 oder ,,dryfit"-Akku)
a) Thermosicherung, im Netztrafo
b) Sicherungsdraht fur Akku
ca. 160 mA
bei 7,5 V -
ca.
20 mA
bei 220 V~
ca.
30 mA
bei 110 V~
UKW
= 87,5 -
104 MHz
(3,42 - 2,88 m)
KW
=
6 --
10 MHz
(50 -
30 m)
MW
=
515 - 1605 kHz
(582,5 -
187 m)
LW
=
145 -
260 kHz
(2070 - 1164 m)
Ferrit-Antenne fur LW, MW, KW
Teleskopantenne fur KW, UKW
21 Transistonen, 14 Dioden, 1 Netzgleichrichter
Compact-Cassette
C 60, C 90, C 120
Halbspur
4,75 cm/s
+ 2%
<= + 0,35 %
nach
DIN
45 507
=
45 dB
nach
DIN 45 405
=
70 dB
Mikro/Radio
0,08 - 3 mV an1
k
Phono/Tonband
0,08 --3
Van1M
60 - 10 000 Hz nach DIN 45 511
1,3 W
an 4 Ohm
automatisch
durch elektronischen
Batterietester
automatisch mit Leuchtanzeige
Netzanschiu8,
Lautsprecherbuchse,
Universalbuchse
fur Mikro,
Phono, Verstarker
29,4x 7,9 x 26,4 cm, 3,6 kg (mit Batterien)
Dryfit-set DS 1, Best.-Nr. 5885 05 75,
bestehend aus Akku und Ladeadapter
Seite
AM- und FM-Abgleichanweisung
2,7
Schaltbilder
3, 4
5, 6
8 - 10
Elektrische Messungen
(Tonbandteil)
1
Ersatzteile-Lageplane
12 - 15
Ersatzteile-Liste
16 - 19
Antriebsschema
(Rundfunkteil)
19
Reparaturhinweise
20
Technical Data
Power supply
Fuses
Current consumption
(at 50 mW
power
output)
Wave bands
Antennas
Complement
Tape cassette
Number
of tracks
Tape speed
Wow and flutter
Signal-noise ratio
Cross-talk attenuation
Input sensitivities
Frequency response
Power output
Rec. - level control
Voltage control
Tape-end shutoff
Sockets
Dimensions, Weight
Optional extra
Typ 5331 25 05
schwarz / black
a) 110 - 150/200 - 240 V AC, 50-60 Hz
b) 7.5 V DC (6 x IEC R 14 or storage batt.)
a)
thermal fuse in the mains transformer
b) fuse wire for storage battery
approx.
160 mA at 7.5 DC
approx.
20 mA at 220 VAC
approx.
30 mA at 110 VAC
FM
= 87.5 -
104 MHz
(3.42 -
2.88 m)
SW =
6-
10
MHz
(50 -
30 m)
MW
=
515 -
1605 kHz
(582.5 -
187 m)
LW
=
145 -
260 kHz
(2070 - 1164 m)
ferrite antenna for LW, MW, SW,
teleskopic antenna for VHF/FM, SW
21 transistors, 14 diodes, 1 mains rectifier
Compact Cassette C 60, C 90 or C 120
po
475cemp.s.
+ 2%
< + 0.35 %, measured
to
DIN 45 507
>
45 dB,
measured
to DIN 45 405
=
70 dB
mike/radio
0.08 - 3 mV across
1 k
gram/tape
0.08 -3V
across
1M
60 - 10 000 Hz, measured
to DIN 45 511
1.3 W across 4 ohms
automatical
by electronic battery tester
automatic, signalled by beacon
for mains lead, loudspeaker,
.
universal socket for mike, gram, amplifier |
29.4 x 7.9 x 26.4 cm, 3.6 kg (with batt.)
dryfit set DS 1, (part no. 5885 05 75), consisting
of storage battery and charging adapter
Contents
Page
AM and FM Alignment Instructions
2, 7
Circuit Diagrams
3, 4-
Printed Boards
5,-0.4.
8 - 10
Electrical Measurements
(Recorder Unit)
"4
Replacement
Parts Layout
12 - 15
16 - 19
19
20
Inhaltsverzeichnis
