2. Normal Close (N.C.) und Normal Hi Anschluss:
(1) Hat die Alarmzentrale einen potentialfreien Relaisausgang mit normal geschlossenen (N.C.)

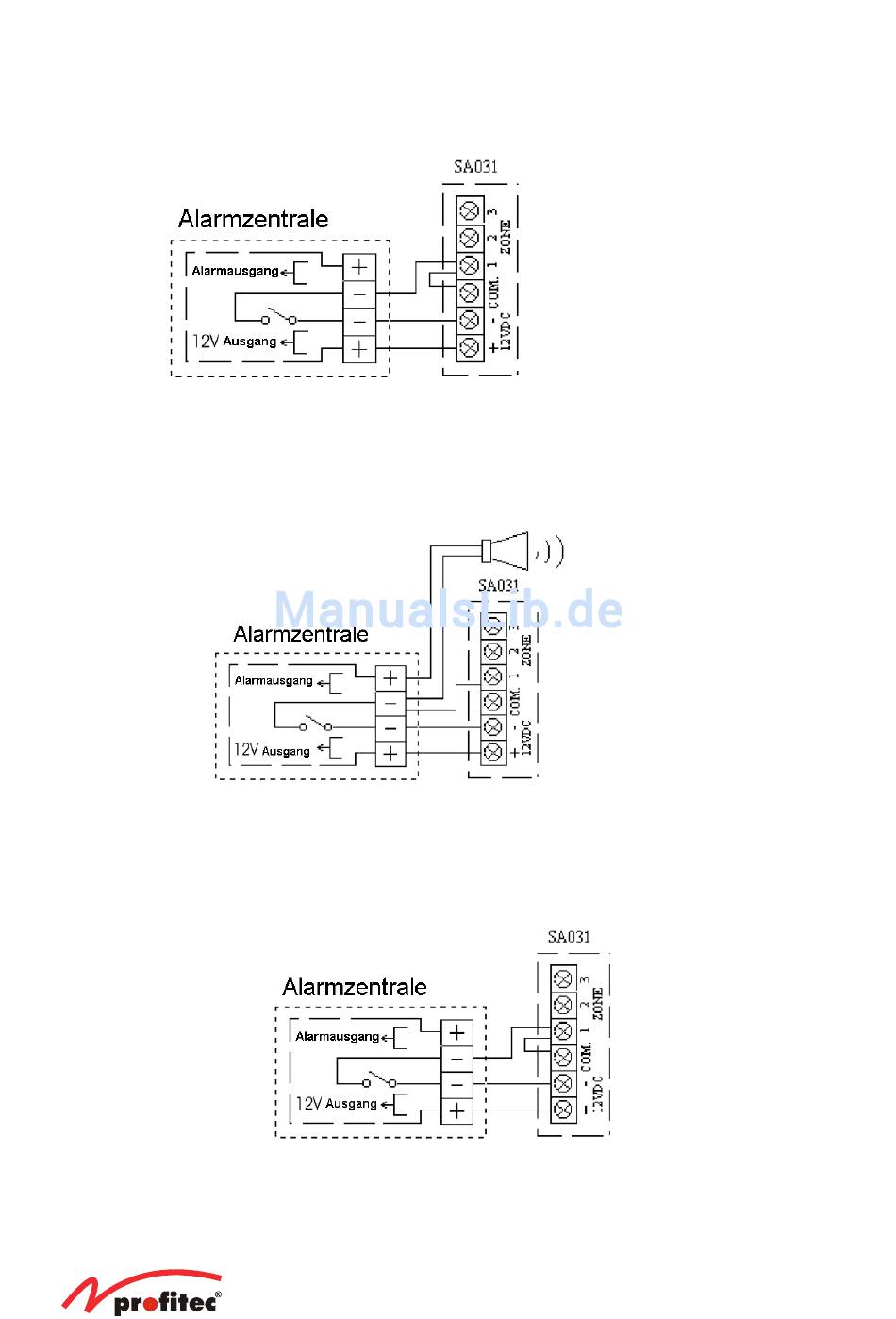

Kontakten, so folgen Sie dem untenstehenden Anschlussbild Fig. 8.
(2) Besitzt die Alarmzentrale keinen Relaisausgang, sondern liefert bei Alarm 12 Volt, um damit
z.B. eine Sirene zu betreiben, so verfahren Sie entsprechend dem Anschlussbild Fig. 9.
Beachten Sie, dass in diesem Fall der Minuspol der Sirene geschaltet sein muss.
(3) Besitzt die Alarmzentrale keinen Relaisausgang, sondern einen 12 Volt Ausgang, an dem
jedoch keine Sirene angeschlossen ist, so verfahren Sie entsprechend dem Anschlussbild
Fig. 10.
