Neigungssensor

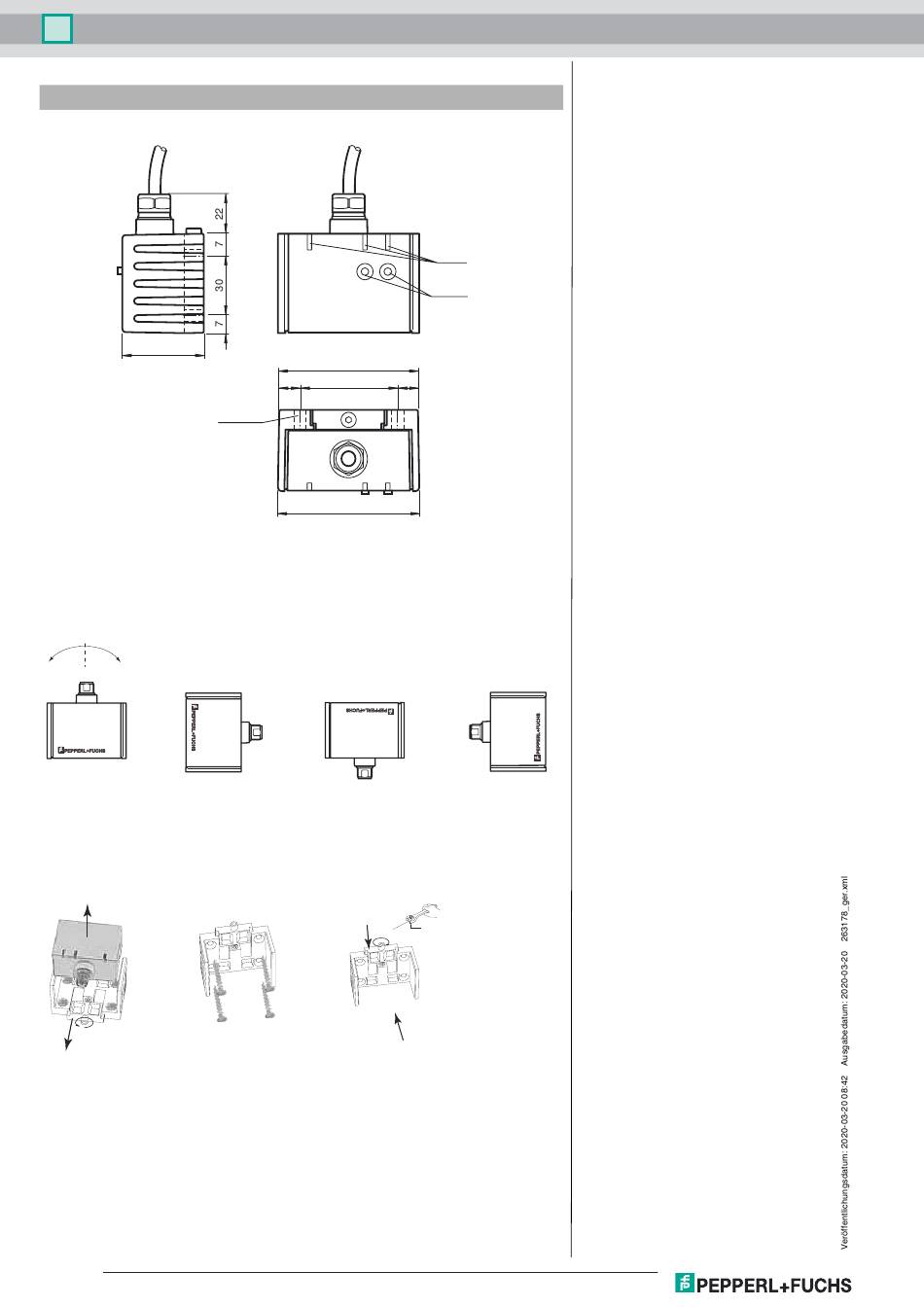

Abmessungen
37
Einbaulage
Im Auslieferungszustand ist die Null-Lage der Sensorachsen erreicht, wenn der elektrische Anschluss des
Sensors senkrecht nach oben weist.
X-Orientierung
-
+
X = 0°
X = 90°
Montage des Sensors
Sensoren der Baureihe -F99 bestehen aus dem Sensormodul und dem dazugehörigen Gehäuse aus Alumi-
nium-Druckguss. Wählen Sie zur Montage des Sensors eine senkrechte, ebene Fläche mit den Mindestab-
messungen 70 mm x 50 mm.
Zur Sensormontage gehen Sie wie folgt vor:
3.
1.
2.
1. Lösen Sie die Zentralschraube unterhalb des Sensoranschlusses.
2. Schieben Sie das Klemmelement so weit zurück, bis Sie das Sensormodul aus dem Gehäuse entneh-
men können.
3. Nehmen Sie das Sensormodul aus dem Gehäuse.
4. Positionieren Sie das Gehäuse am gewünschten Montageort und befestigen Sie es mit vier Senkkopf-
schrauben. Achten Sie darauf, dass die Schraubenköpfe nicht überstehen.
5. Setzen Sie das Sensormodul in das Gehäuse ein.
6. Schieben Sie das Klemmelement bündig in das Gehäuse. Kontrollieren Sie den ordnungsgemäßen Sitz
des Sensorelements.
7. Ziehen Sie nun die Zentralschraube fest.
Der Sensor ist nun montiert.
LED-Anzeige
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
2
Pepperl+Fuchs-Gruppe
www.pepperl-fuchs.com
64
10
45
4 x ø 5.5
65
X = ±180°
6.
7.
4.
USA: +1 330 486 0001
Deutschland: +49 621 776 1111
fa-info@us.pepperl-fuchs.com
fa-info@de.pepperl-fuchs.com
LEDs
Taster
10
X = 270° (-90°)
3 Nm
5.
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
INX360D-F99-I2E2-8,5M
