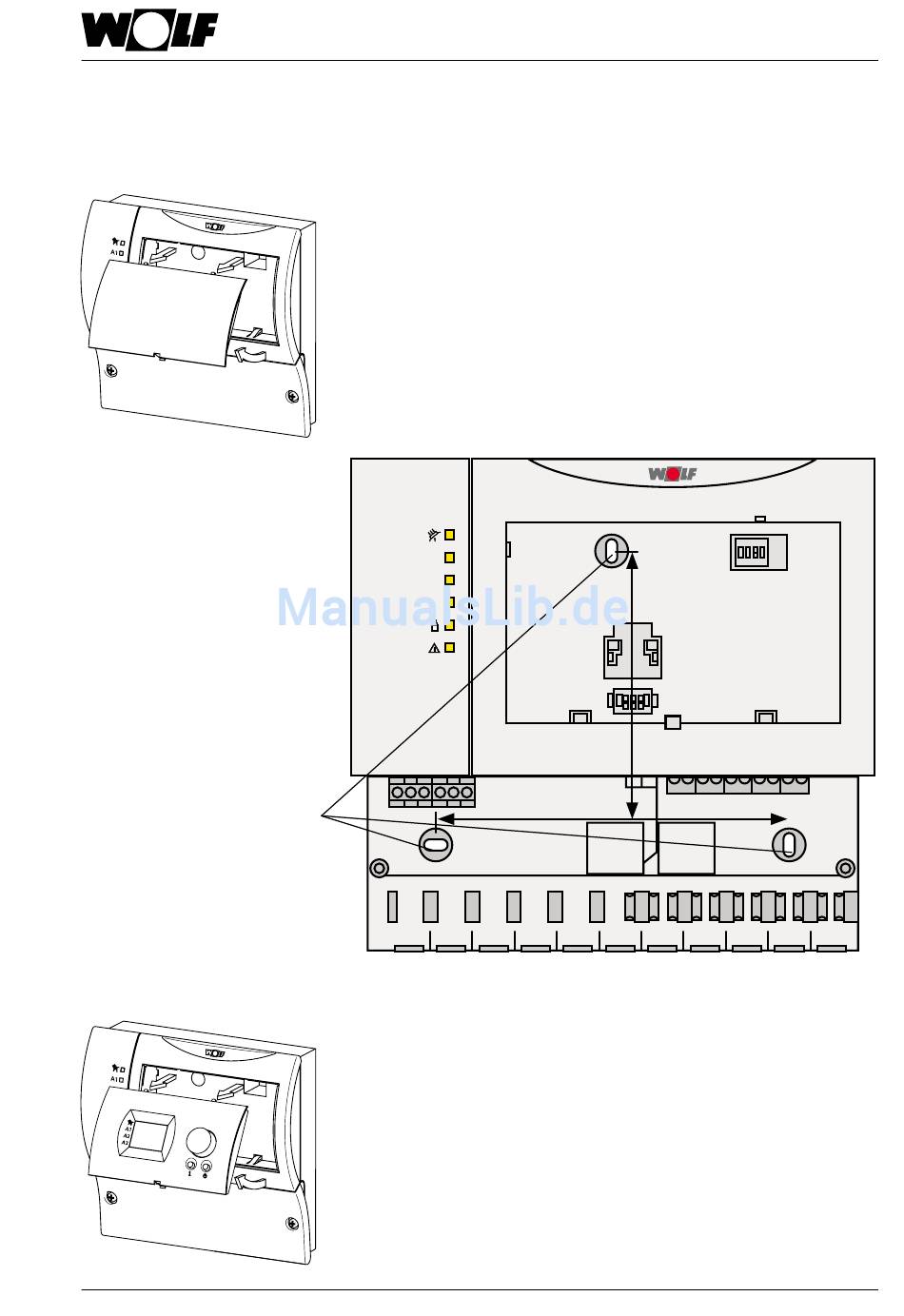

Montage Solarmodul
Befestigungslöcher
3061593_0411
Montage
- Solarmodul aus der Verpackung nehmen.
- Solarmodul an der Wand befestigen.
- Solarmodul SM2 entsprechend Anschlussplan verdrahten.
Hinweis: Bauseitige Leitungen für Temperaturfühler, Durch-
flussgeber und eBus nicht zusammen mit Netzleitungen
verlegen.
A1
A2
A3
Ein Bedienmodul BM oder BM-Solar kann in das Solarmodul
eingeclipst werden. Alternativ kann das Bedienmodul in einem
Wandsockel als Fernbedienung verwendet werden.
Bei Einbindung des Solarmoduls in ein Wolf-Regelungssystem, in
dem bereits ein Bedienmodul BM vorhanden ist, ist kein separates
Bedienmodul nötig.
Nähere Angaben dazu sind der Bedienungsanleitung des
Bedienmoduls BM oder BM-Solar zu entnehmen.
10,5cm
12,5cm
