Wolf SM2 Montage- Und Bedienungsanleitung Seite 30

Anlagenkonfiguration 11:
Netz
Elektrisches
230VAC
Ventil el. V1
Solarkreis-
pumpe SKP1
Solarspeicher 1
30
Elektrischer Anschluss

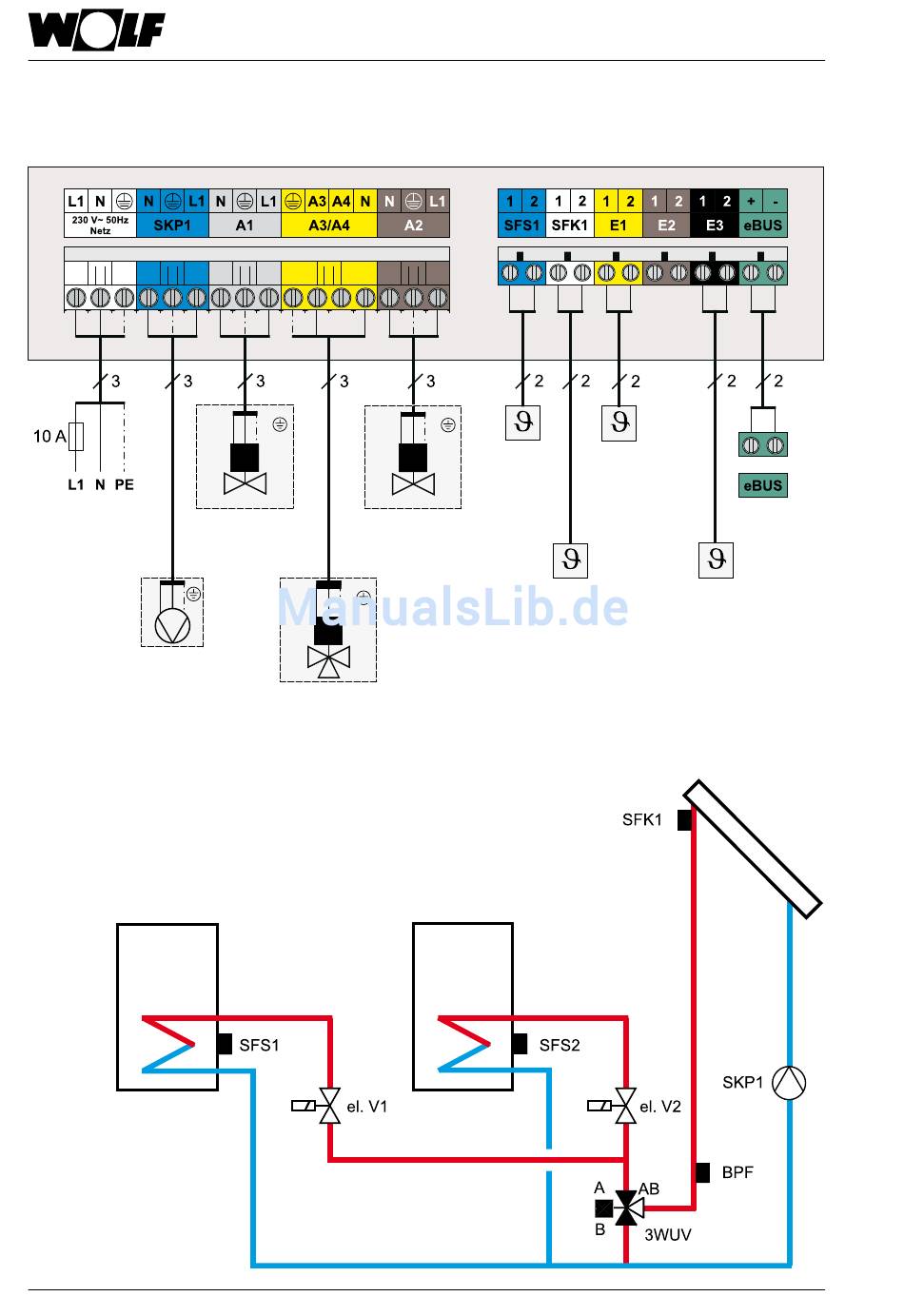

Zweikreisanlage mit 2 Solarspeicher und Bypassschaltung
Elektrisches
Ventil el. V2
Umschaltventil
3WUV1
Solarspeicher 2
Solarfühler Solarfühler
Speicher 1 Speicher 2
SFS1 SFS2
Solarfühler
Kollektor
SFK1
Bypassfühler
BPF
Kollektor
