Elektrischer Anschluss

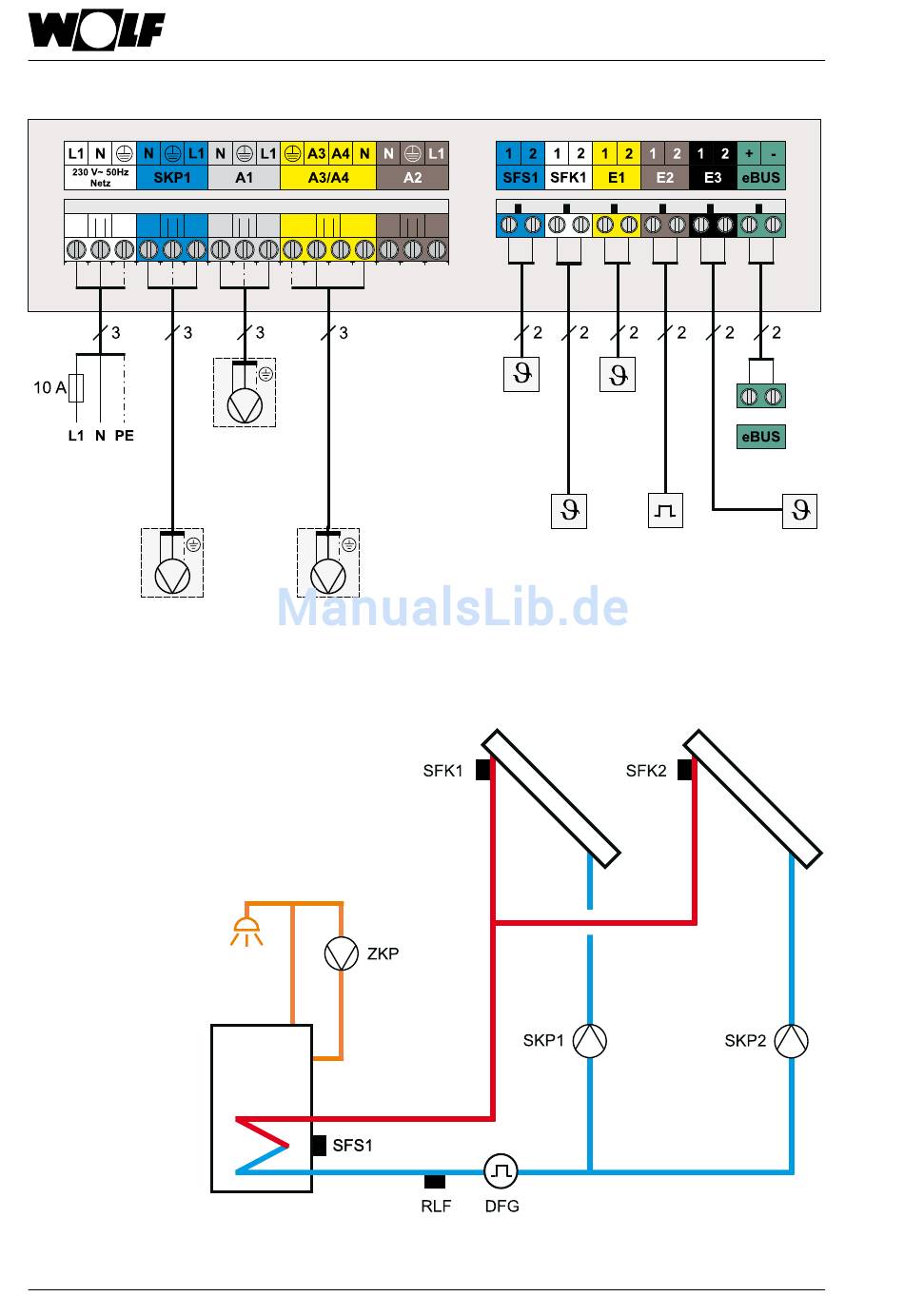

Anlagenkonfiguration 5:
Zweikreisanlage mit 2 Kollektorfelder und 2 Solarkreispumpen
Solarfühler
Rücklauf-
Speicher 1
fühler
Solarkreis-
SFS1
RLF
Netz
pumpe SKP2
230VAC
Solarfühler
Durchfluss-
Solarfühler
Kollektor
geber DFG
Kollektor
Kollektorfeld 1
Kollektor-
SFK1
feld 2
Solarkreis-
Zirkulations-
SFK2
pumpe SKP1
pumpe ZKP
(optional)
Kollektor-
Kollektor-
feld 1
feld 2
Solarspeicher
