Wolf SM2 Montage- Und Bedienungsanleitung Seite 19

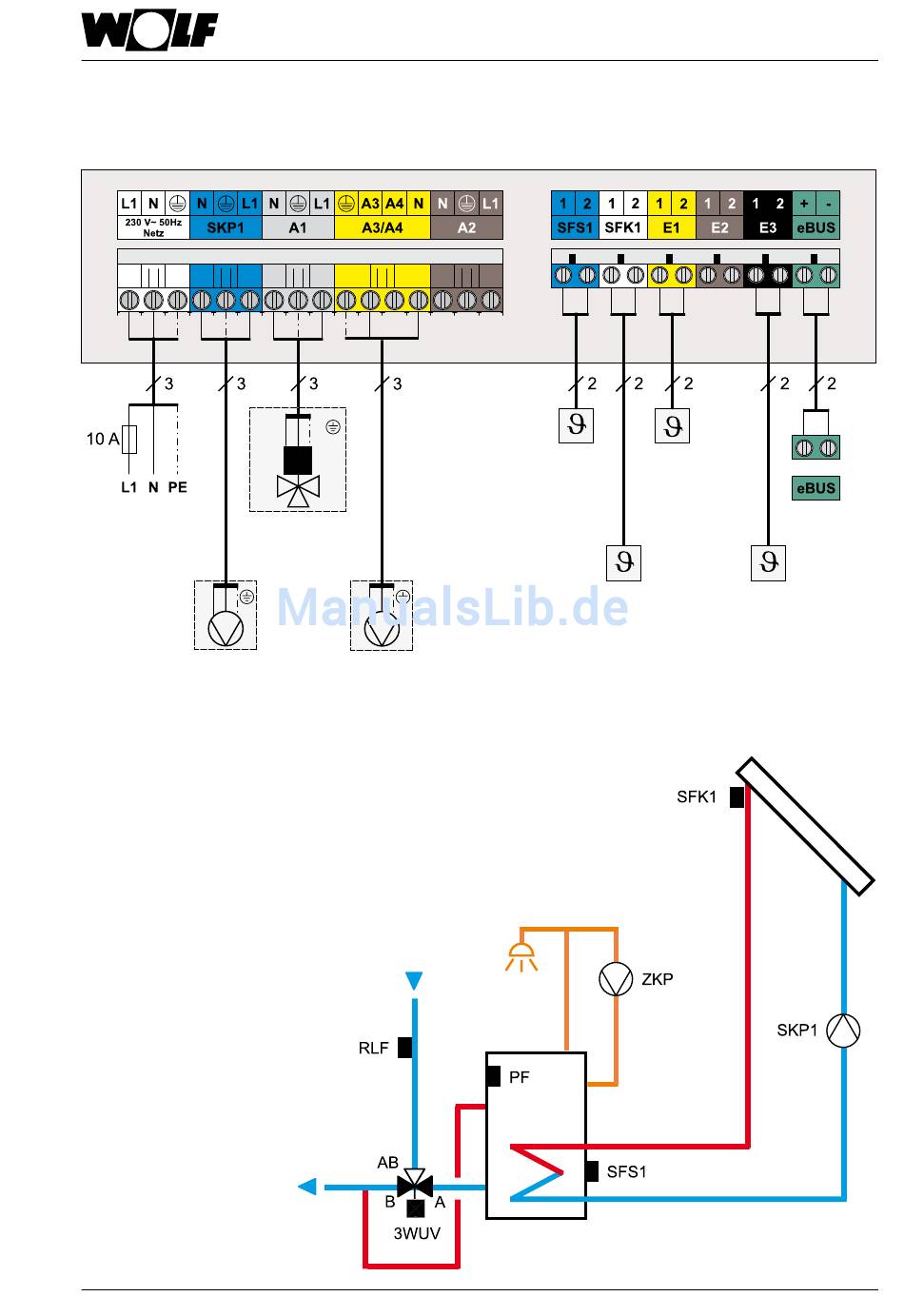

Elektrischer Anschluss
Anlagenkonfiguration 2.0: Einkreisanlage mit Rücklaufanhebung
zur Heizungsunterstützung
Solarfühler Rücklauf-
Speicher fühler
SFS1 RLF
Netz
Umschaltventil
230VAC
3WUV
Solarfühler Pufferfühler
Kollektor PF
SFK1
Solarkreis-
Zirkulations-
pumpe SKP1
pumpe ZKP
(optional)
Kollektor
Rücklauf
Heizkreise
Heizungs-
rücklauf
Zum Kessel
Solarspeicher
3061593_0411 19
